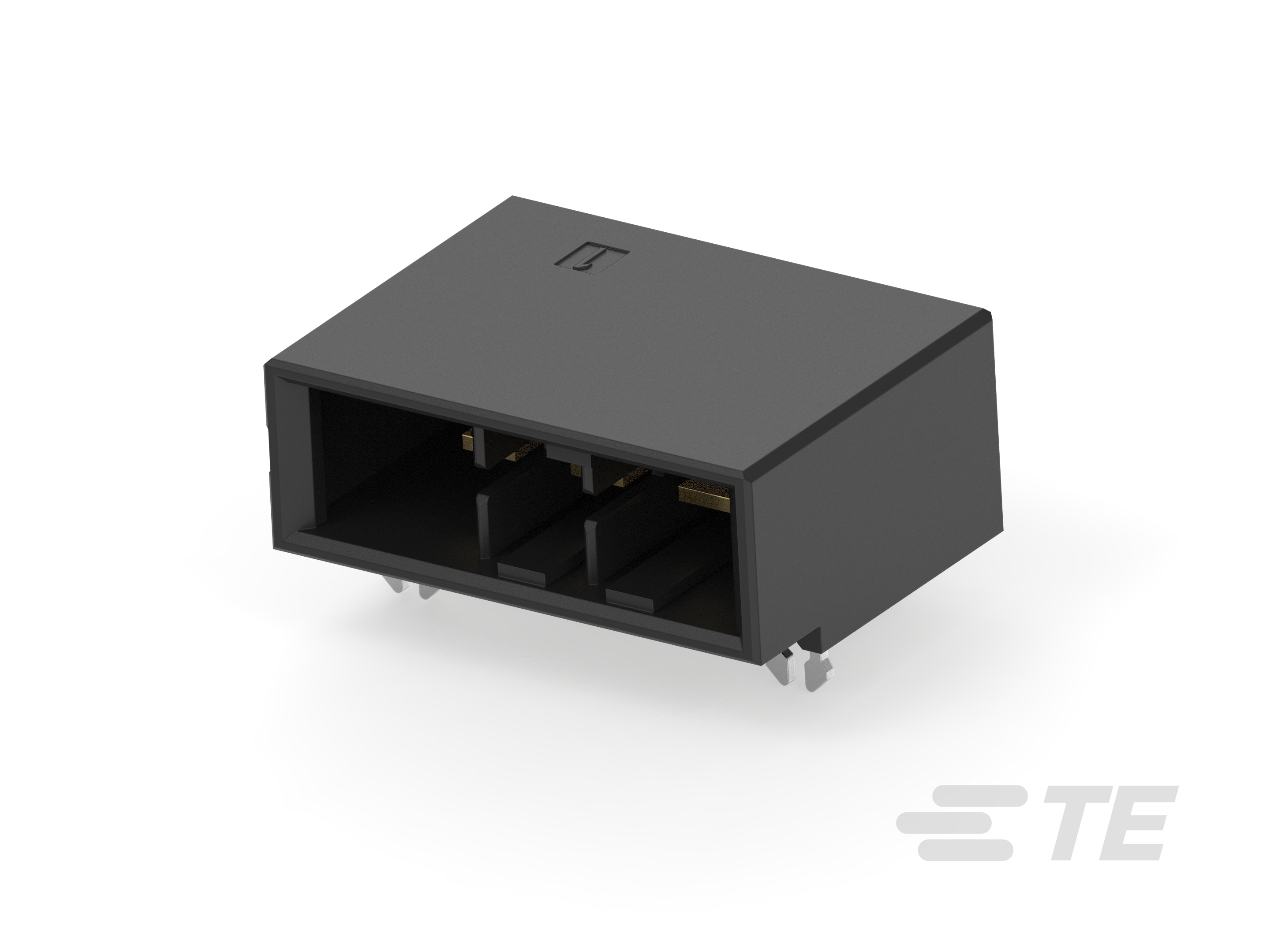

Header Assembly: Wire-to-Board, 24A, Gold Plated

请查看产品文档或联系我们以了解最新的机构审批信息。

• PCB 连接器类型  PCB 安装接头

• 连接器系统  线到板

• 接头类型  全部带罩

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器产品类型  连接器组件

• PCB 安装方向  垂直, 水平

• 位数  2, 3, 4

• 行数  1

• 主要产品颜色  黑色

• 端子底板材料  镍

• PCB 端子端接区域电镀材料厚度  2 µm [ 78.74 µin ]

• 端子底板材料厚度  1.27 µm [ 50 µin ]

• 端子基材  铜合金

• 端子接合区域电镀材料厚度  .381 µm [ 15 µin ]

• PCB 端子端接区域电镀材料  锡

• 端子接触部电镀材料  金 (Au)

• 端子类型  插针

• 端子额定电流（最大值） (A) 22, 23, 24

• PCB 端接方法  通孔 - 焊接

• PCB 安装固定类型  固定支脚

• 接合固定  带有

• 接合对准类型  极化, 键控

• PCB 安装固定  带有

• PCB 安装对准  不带

• 连接器安装类型  板安装

• 接合对准  带有

• 外壳材料  聚酯 GF

• 中心线（间距） (mm) 6.35

• 中心线（间距） (in) .025, .249

• 工作温度（最大值）  105 °C [ 221 °F ]

• 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 电路应用  电源, 电源和信号

• UL 阻燃性等级  UL 94V-0

• 封装数量  16

• 封装方法  Box, Tube
