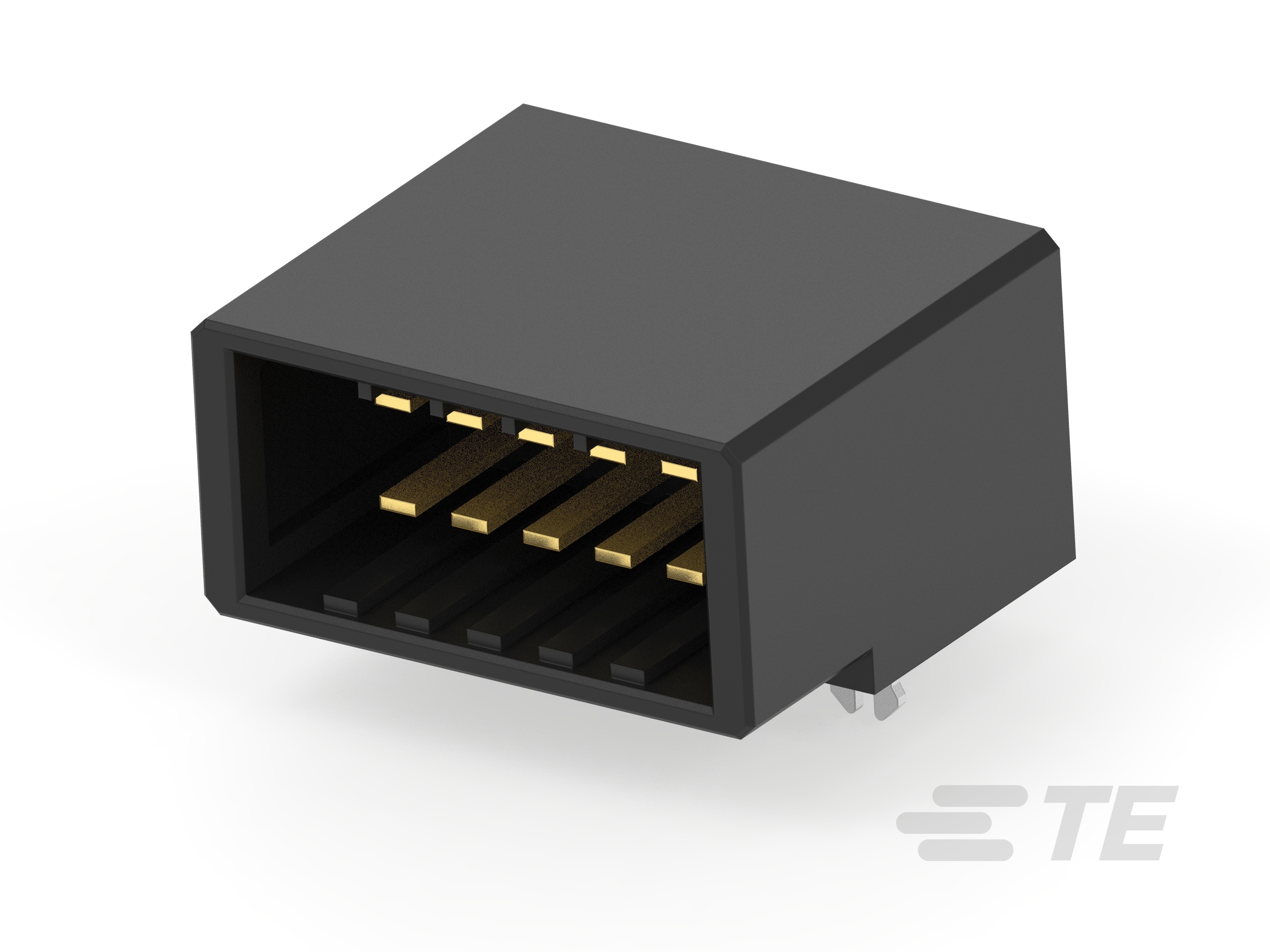

Header Assembly: Wire-to-Board, 15A, gold or tin plated

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器形状  矩形

• PCB 连接器类型  PCB 安装接头

• 连接器系统  线到板

• 接头类型  全部带罩

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器产品类型  连接器组件

• PCB 安装方向  垂直 | 水平

• 位数  3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20

• 行数  1 | 2

• 工作电压 (VDC) 250

• 工作电压 (VAC) 250

• 连接器和键控代码  X

• 主要产品颜色  土黄色 | 黑色

• 端子底板材料  镍

• 端子布局  矩阵

• 端子接触部电镀材料表面涂层  哑光

• 端子形状和构造  矩形

• 端子基材  铜合金

• 端子接合区域电镀材料厚度 (µm) .381 | .76 | 2

• 端子接合区域电镀材料厚度 (µin) 15 | 30 | 80

• PCB 端子端接区域电镀材料  锡

• 端子接触部电镀材料  金 (Au) | 锡 (Sn)

• 端子类型  公端 | 插针

• 端子额定电流（最大值） (A) 8 | 9.5 | 12 | 15

• 端接柱体和尾部长度  3.8 mm [ .149 in ]

• PCB 端接方法  表面贴装 | 通孔 - 焊接

• PCB 安装固定类型  固定支脚 | 焊钉

• PCB 安装对准类型  无

• 接合固定  带有

• 接合对准类型  极化 | 键控

• PCB 安装固定  带有

• PCB 安装对准  不带

• 连接器安装类型  板安装

• 接合对准  带有

• 外壳材料  热塑性 GF | 热塑性聚酯 GF | 聚苯硫醚 (PPS) | 聚酯 GF

• 中心线（间距）  3.81 mm [ .15 in ]

• 连接器长度 (mm) 21.62 | 25.43 | 29.24 | 33.05 | 40.67 | 48.29

• 连接器长度 (in) .85 | .851 | 1 | 1.15 | 1.3 | 1.6 | 1.9

• 行间距  5.08 mm [ .2 in ]

• 连接器宽度 (mm) 21.6 | 22.1 | 25.91

• 连接器宽度 (in) .85 | .87 | 1.02

• 连接器高度 (mm) 9.35 | 15.93

• 连接器高度 (in) .36 | .62 | 3.68

• 工作温度（最大值）  105 °C [ 221 °F ]

• 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 电路应用  电源 | 电源和信号

• UL 阻燃性等级  UL 94V-0

• 封装数量  10 | 12 | 15 | 17 | 19 | 23 | 60

• 封装方法  Box | Tube
