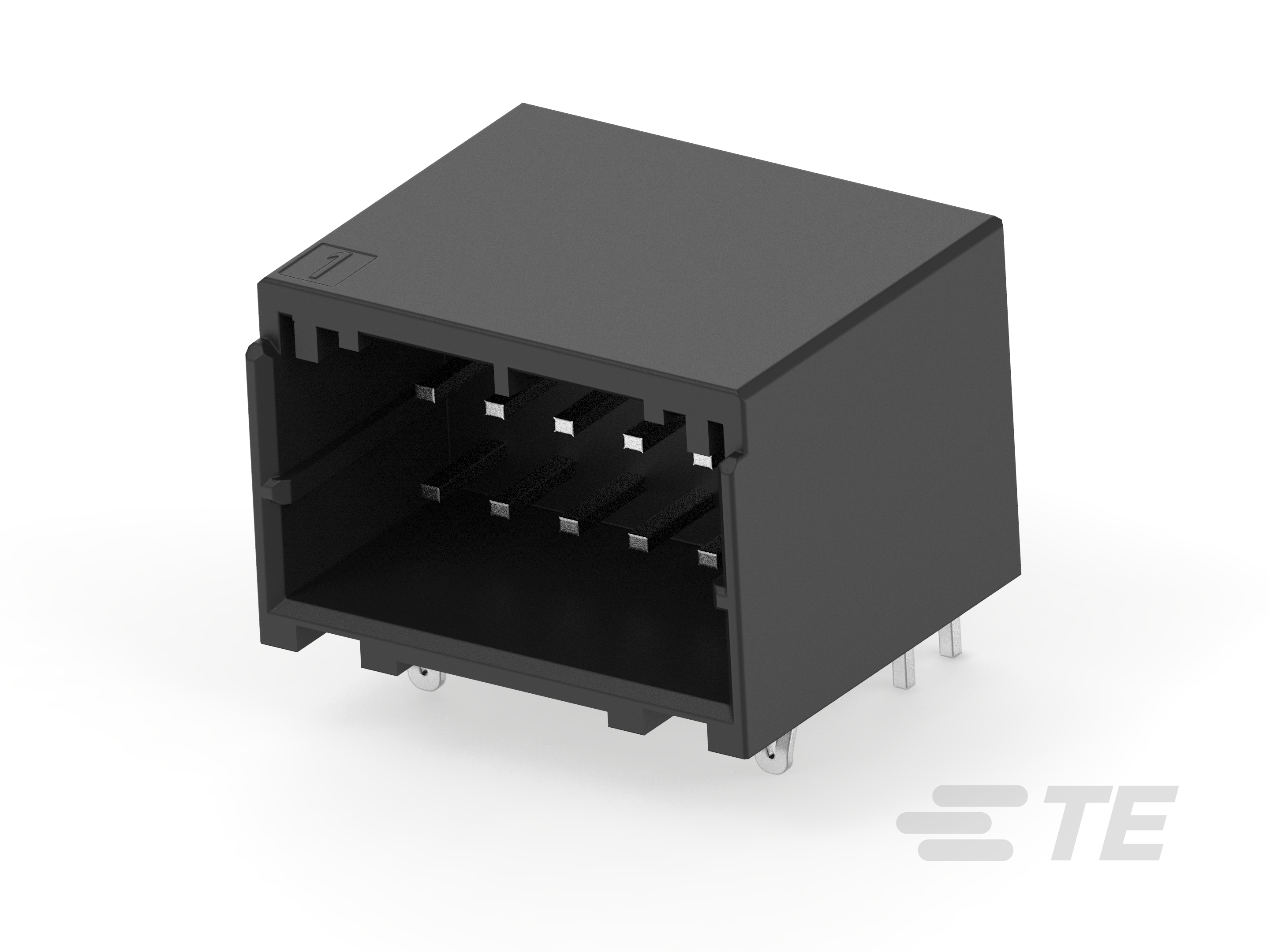

Header Assembly: Wire-to-Board, 5A, gold or tin plated

请查看产品文档或联系我们以了解最新的机构审批信息。

• PCB 连接器类型  PCB 安装接头

• 连接器系统  线到板

• 接头类型  全部带罩

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器产品类型  连接器组件

• PCB 安装方向  垂直, 水平

• 位数  2, 4, 6, 8, 10, 12, 16, 20

• 行数  1, 2

• 工作电压 (VDC) 250

• 工作电压 (VAC) 250

• 主要产品颜色  土黄色, 黄色, 黑色

• 端子底板材料  镍

• 对接公端宽度  .7 mm [ .028 in ]

• 端子接触部长度  3.6 mm [ .141 in ]

• PCB 端子端接区域电镀材料厚度 (µm) 2

• PCB 端子端接区域电镀材料厚度 (µin) 78.73, 78.74

• 端子接触部电镀材料表面涂层  哑光

• 对接公端厚度  .5 mm [ .02 in ]

• 端子形状和构造  矩形

• 端子底板材料厚度  1.27 µm [ 50 µin ]

• 端子基材  铜合金

• 端子接合区域电镀材料厚度 (µm) .381, 1, 2

• 端子接合区域电镀材料厚度 (µin) 15, 40, 80

• PCB 端子端接区域电镀材料  锡

• 端子接触部电镀材料  金 (Au), 锡 (Sn)

• 端子类型  插针

• 端子额定电流（最大值） (A) 5

• 方形端接柱体和尾部尺寸  .5 mm [ .02 in ]

• 端接柱体和尾部长度 (mm) 3.05, 3.1

• 端接柱体和尾部长度 (in) .12, .122

• PCB 端接方法  通孔 - 焊接

• PCB 安装固定类型  固定支脚

• 接合固定  带有

• 面板安装特性  不带

• 接合对准类型  极化, 键控

• 接合固定类型  锁闩

• PCB 安装固定  带有

• PCB 安装对准  不带

• 连接器安装类型  板安装

• 接合对准  带有

• 外壳材料  PA 9T GF, 聚酯 GF

• 中心线（间距） (mm) 2.5

• 中心线（间距） (in) .01, .099

• PCB 厚度（建议）  1 – 1.6 mm [ .039 – .062 in ]

• 连接器长度 (mm) 7.6, 10.1, 12.6, 15.1, 17.6, 27.6

• 连接器长度 (in) .299, .397, .496, .594, .692, 1.08

• 连接器宽度 (mm) 11.3, 15

• 连接器宽度 (in) .444, .445, .59

• 连接器高度 (mm) 11.8, 12.45

• 连接器高度 (in) .464, .490, .49

• 行间距 (mm) 3.3

• 行间距 (in) .129, .13

• 工作温度（最大值）  105 °C [ 221 °F ]

• 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 电路应用  电源和信号

• UL 阻燃性等级  UL 94V-0

• 封装数量  16, 17, 20, 26, 30, 37, 46, 61

• 封装方法  Box, Tube
