概述

德驰 DRC 板端连接器提供多种防呆设计选项,并适用于严苛环境中的 PCB 应用。

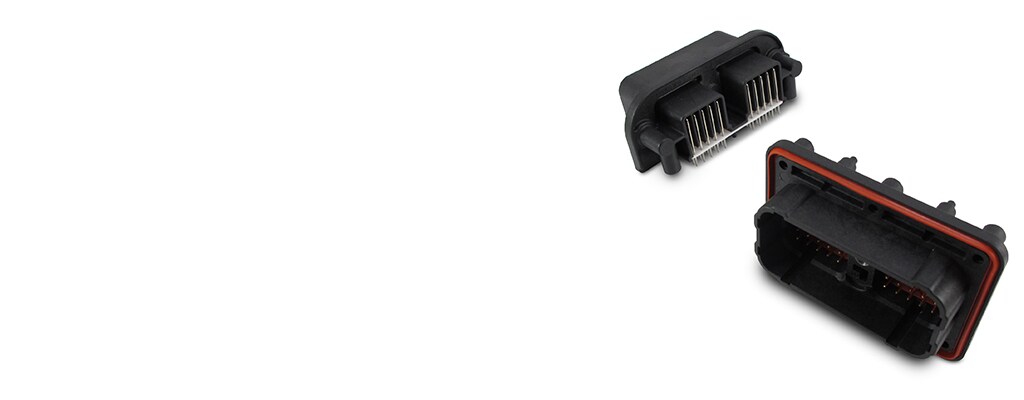

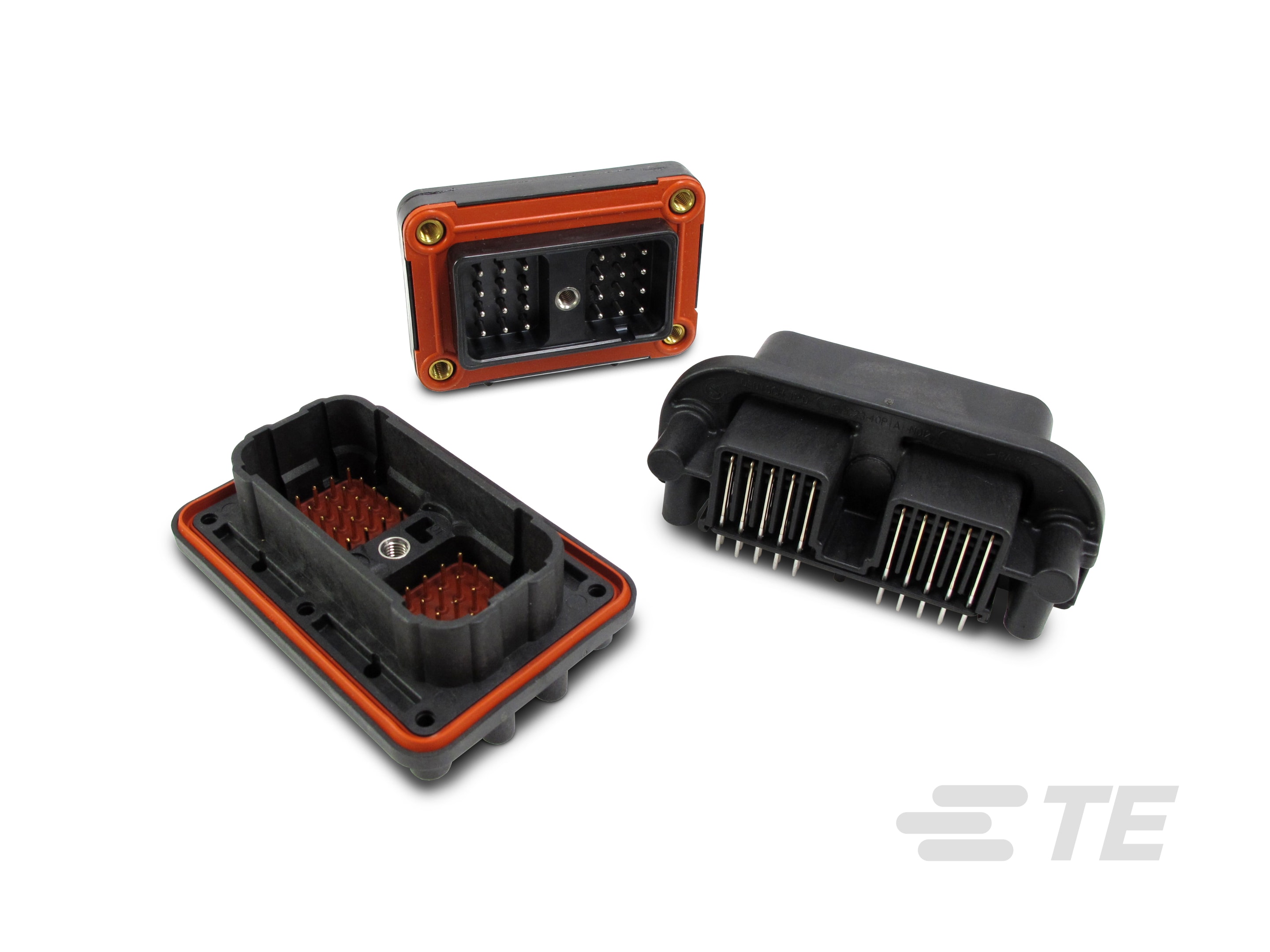

DRC 板端连接器

德驰 DRC 连接器概述

  • 可使用 16 号(13 安培)和 20 号(7.5 安培)端子
  • 14-22 AWG (2.50-0.35 mm2)
  • 24、38、40、50、60 和 64 位位数排列方式
  • 直插式、法兰安装或 PCB 安装
  • 矩形热塑性外壳
  • 通过锁紧螺丝对配
  1. 德驰 DRC 连接器概述和装配说明(英文版)

了解我们的适用于严苛环境应用的高插针数德驰 DRC 连接器。观看本视频,简要了解连接器,并获取有关插入和取下端子以及插接和脱开的分步说明。

常见问题

常见问题解答

问:    什么是 DRC 连接器?

答:德驰 DRC 环境密封连接器设计用于线对线、线对板和线对设备连接。任何连接性能的衰减都会导致严重后果的严苛环境下,DRC 连接器能实现高稳定、高性能的连接。

问:DRC 连接器适用于哪些应用?

答:卡车、大巴、非公路车辆、工程机械、农垦机械、采矿设备、应急车辆、林业机械、娱乐设备、游艇、摩托车



阅读更多关于德驰 DRC 连接器的常见问题解答

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器系统  线到板, 线到设备

  • Sealable 

  • 连接器和端子端接到  印刷电路板

  • 混合头 

  • 屏蔽 

结构特性

  • 信号位置数量  10

  • Number of Positions  24, 40, 50, 64

  • 行数  2, 3, 4, 5, 10

  • 节数  2

电气特征

  • 工作电压 (VDC) 250

  • 额定电压(最大值) (VDC) 12

主体特性

  • 颜色  黑色

接触件特性

  • 插针直径 (mm) 1, 1.5

  • 插针直径 (in) .039, .059

  • 接触面电镀  金 (Au), 锡 (Sn)

端接特性

  • 端接方法  通孔 - 焊接

机械附件

  • PCB 安装固定类型  板锁, 焊尾

  • PCB 安装固定  带有

  • 面板安装特性  带有

  • 安装孔  带有

  • PCB 安装对准  不带, 带有

  • 安装方向  垂直/180°, 水平/90°

  • 锁定接口  不带, 带有

壳体特性

  • 中心线(间距) (mm) 3.8, 4.42, 5.46

  • 中心线(间距) (in) .15, .174, .215

尺寸

  • PCB 厚度(建议) (mm) 1.57, 1.6 – 1.8

  • PCB 厚度(建议) (in) .062 – .07, .063 – .07, 0.062

  • 宽度  45.34 mm [ 1.785 in ]

  • 长度 (mm) 26.4, 74.4, 76.9, 88.9

  • 长度 (in) 1.039, 2.93, 3.05, 3.4

使用环境

  • 工组温度范围 (°C) -55 – 125, -40 – 105

  • 工组温度范围 (°F) -67 – 257, -40 – 221

  • 工作温度(最大值) (°C) 100, 105, 110, 120, 125, 65, 70, 75, 80, 85, 90

  • 工作温度(最大值) (°F) 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257

行业标准

  • 保护等级  IP68

  • UL 易燃性等级 

包装特性

  • 封装类型  托盘
