请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
连接器系统
板到部件
-
连接器和端子端接到
印刷电路板
-
支脚种类
通孔
结构特性
-
行数
2
-
PCB 安装方向
垂直
-
位数
8 | 14 | 16 | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 48
电气特征
-
接触电阻 (mΩ)
10
-
绝缘电阻 (MΩ)
5000
主体特性
-
框架种类
分段套管 | 开式
-
套管材料
机加工黄铜 | 铜 | 黄铜
-
套管电镀材料
金 | 锡 | 锡铅
-
连接器外形
标准
接触件特性
-

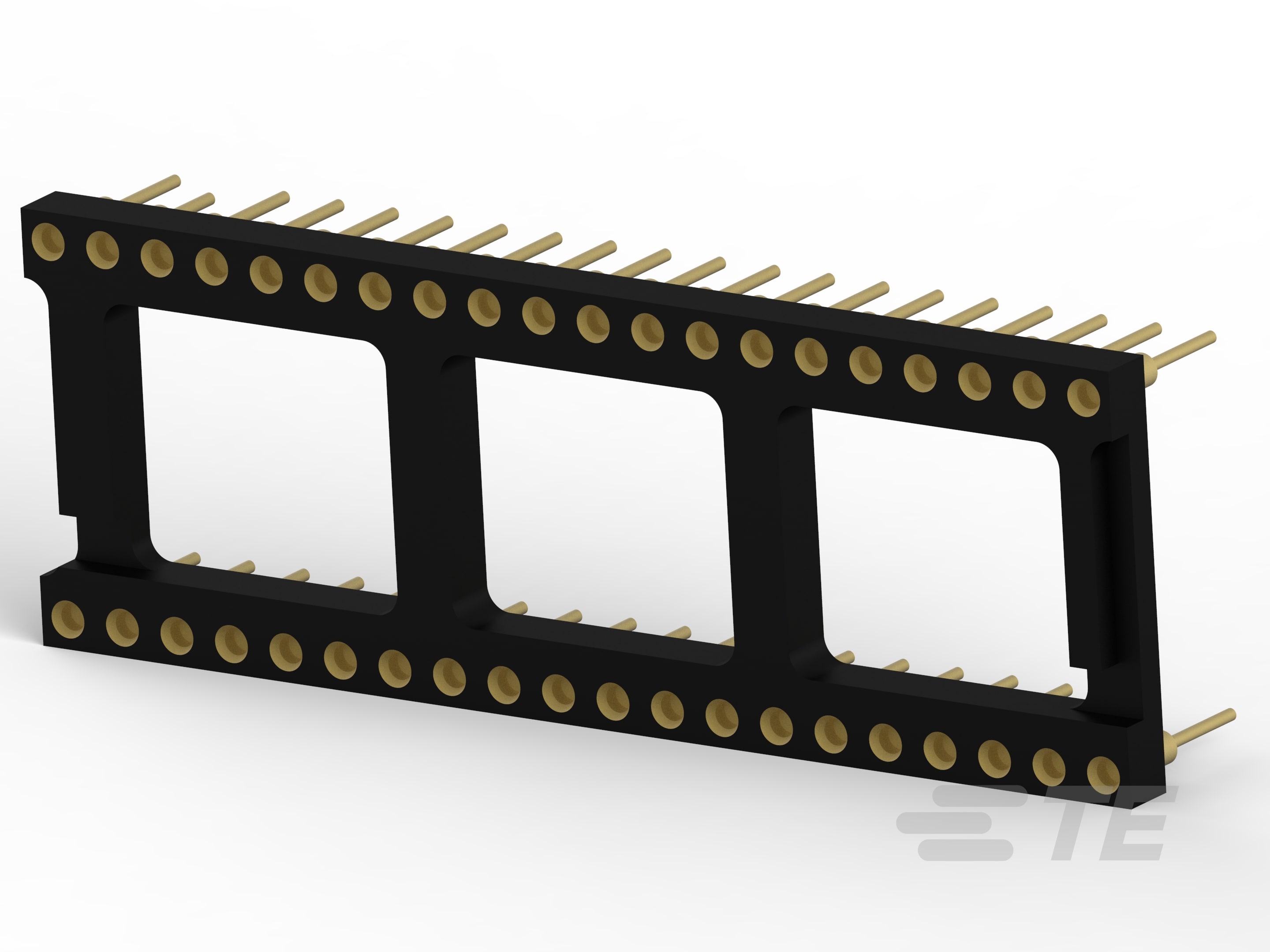

IC 插座类型
DIP
-
端子类型
插针
-
接合接触类型
四指
-
端子基材
铍铜合金
-
PCB 端子端接区域电镀材料
金 | 锡 | 锡铅
-
端子制造
实芯
-
端子接触部电镀材料
金 (Au)
-
端子接合区域电镀材料厚度
.63 µm [ 25 µin ]
-
端子额定电流（最大值） (A)
3
端接特性
-
PCB 端接方法
通孔 - 焊接
-
端接柱体和尾部长度
3.18 mm [ .125 in ]
机械附件
-
接合对准
带有
-
接合对准类型
极化
-
连接器安装类型
板安装
壳体特性
-
外壳材料
热塑性 | 热塑性聚酯 | 聚酯
-
壳体颜色
黑色
-
中心线（间距）
2.54 mm [ .1 in ]
尺寸
-
PCB 的外形高度
2.67 mm [ .105 in ]
-
产品长度 (mm)
10.16 | 17.78 | 20.32 | 22.86 | 25.4 | 27.94 | 30.48 | 35.56 | 40.64 | 45.72 | 50.8 | 60.96
-
产品长度 (in)
.4 | .7 | .8 | .9 | 1 | 1.1 | 1.2 | 1.4 | 1.6 | 1.8 | 2 | 2.4
-
行间距 (mm)
7.62 | 15.24
-
行间距 (in)
.3 | .6
包装特性
-
每盒管数
160
-
封装方法
Tube | 盒和管
-
封装数量
10 | 12 | 13 | 15 | 17 | 20 | 22 | 24 | 26 | 30 | 60
