DEUTSCH DTHD Housings

DEUTSCH DTHD Housings-CAT-D48-PCH8172

DEUTSCH

|

DEUTSCH DT
DEUTSCH DTHD

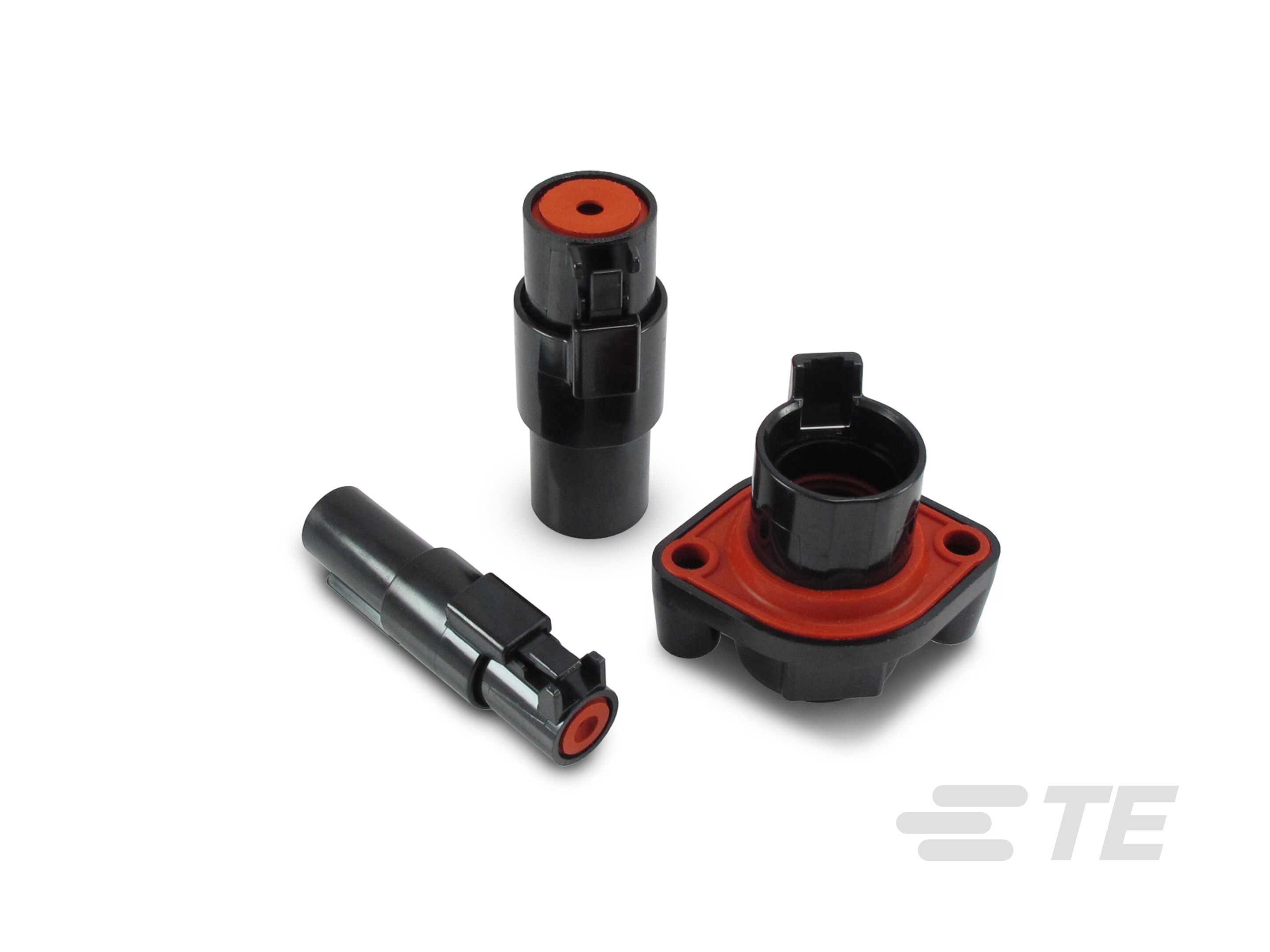

德驰 DTHD 护套提供三种尺寸，可负载 25、60 或 100 安培的电流。这些单端子连接器采用集成锁扣进行插接，并且可以进行直插式安装或使用。

产品特性

位数 : 1
连接器和壳体类型 : 公端子护套 | 母端子护套
接合插针直径 (mm): 2.39 | 3.61 | 5.72
接合插针直径 (in): .094 | .142 | .225
连接器系统 : 线到线
可密封 : 是

产品	TE 产品编号	文档	连接器和壳体类型	接合插针直径	端子额定电流（最大值）	连接器安装类型	标称电压架构
REC, 1P, BLK, N, SIZE 4, CAP	DTHD04-1-4P-E003	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	5.72 mm	100 A	电缆安装（自由悬挂）	12 V, 24 V, 48 V
PLG, 1P, BLK, N, SIZE 4, CAP	DTHD06-1-4S-E003	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	5.72 mm	100 A	电缆安装（自由悬挂）	12 V, 24 V, 48 V
REC, 1P, BLK, N, SIZE 8	DTHD04-1-8P	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3.61 mm	60 A	电缆安装（自由悬挂）	12 V, 24 V, 48 V
PLG, 1P, BLK, N, SIZE 8	DTHD06-1-8S	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3.61 mm	60 A	电缆安装（自由悬挂）	12 V, 24 V, 48 V
REC, 1P, BLK, N, SIZE 12, CAP	DTHD04-1-12P-E003	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2.39 mm	25 A	电缆安装（自由悬挂）	12 V, 24 V, 48 V
PLG, 1P, BLK, N, SIZE 12	DTHD06-1-12S	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2.39 mm	25 A	电缆安装（自由悬挂）	12 V, 24 V, 48 V
REC, 1P, BLK, N, SIZE 4, FLANGE	DTHD04-1-4P-L009	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	5.72 mm	100 A	面板安装	12 V, 24 V, 48 V
REC, 1P, BLK, N, SIZE 12	DTHD04-1-12P	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2.39 mm	25 A	电缆安装（自由悬挂）	12 V, 24 V, 48 V
REC, 1P, BLK, N, SIZE 4	DTHD04-1-4P	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	5.72 mm	100 A	电缆安装（自由悬挂）	12 V, 24 V, 48 V
REC, 1P, BLK, N, SIZE 8, CAP	DTHD04-1-8P-E003	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3.61 mm	60 A	电缆安装（自由悬挂）	12 V, 24 V, 48 V
PLG, 1P, BLK, N, SIZE 4	DTHD06-1-4S	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	5.72 mm	100 A	电缆安装（自由悬挂）	12 V, 24 V, 48 V
PLG, 1P, BLK, N, SIZE 8, CAP	DTHD06-1-8S-E003	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3.61 mm	60 A	电缆安装（自由悬挂）	12 V, 24 V, 48 V
PLG, 1P, BLK, N, SIZE 12, CAP	DTHD06-1-12S-E003	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2.39 mm	25 A	电缆安装（自由悬挂）	12 V, 24 V, 48 V

概述

德驰 DTHD 护套是重载电源端接解决方案，并且提供多种安装选项。

系列概述

可使用 4 号（100 安培）、8 号（60 安培）和 12 号（25 安培）端子
6-14 AWG (16.00-2.00 mm2)
1 位位数排列方式
直插式安装或法兰安装
圆形热塑性外壳
通过集成锁扣对配
可用附件：安装卡扣

其他德驰 DTHD 产品

查看所有德驰 DTHD 产品
德驰 DTHD 连接器是适用于重载应用的单端子连接器。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

混合型连接器否
连接器形状圆形
连接器和壳体类型 公端子护套 | 母端子护套
连接器系统 线到线
可密封是
主要锁定特性 外壳集成
连接器和端子端接到 电线和电缆

结构特性

连接器修改 密封法兰 | 端盖
位数 1
行数 1

电气特征

工作电压 (VDC) 250
工作电压 (VAC) 250
标称电压架构 (V) 12 | 24 | 48

主体特性

出线角度 180°
主要产品颜色黑色

接触件特性

端子类型 插座 | 插针
端子大小 尺寸 12 | 尺寸 4 | 尺寸 8
接合插针直径 (mm) 2.39 | 3.61 | 5.72
接合插针直径 (in) .094 | .142 | .225
端子额定电流（最大值） (A) 25 | 60 | 100

机械附件

接合对准带有
端子位置保证否
接合对准类型 极化 | 极化肋
应力消除带有
连接器安装类型 电缆安装（自由悬挂） | 面板安装

壳体特性

外壳材料 PEI（聚醚酰亚胺）

尺寸

兼容的绝缘直径范围 (mm) 3.4 – 4.32 | 4.83 – 6.09 | 6.63 – 10.67
兼容的绝缘直径范围 (in) .134 – .17 | .19 – .24 | .261 – .42
产品宽度 (mm) 14.48 | 16.76 | 18.03 | 20.32 | 22.23 | 26.54 | 57.15
产品宽度 (in) .57 | .66 | .71 | .8 | .875 | 1.045 | 2.25
连接器高度 (mm) 19.58 | 21.59 | 21.87 | 23.88 | 27.33 | 43.18
连接器高度 (in) .771 | .85 | .861 | .94 | 1.076 | 1.7 | 170
产品长度 (mm) 38.05 | 39.32 | 52.53 | 53.8
产品长度 (in) 1.498 | 1.548 | 2.068 | 2.118

使用环境

工作温度（最大值） 125 °C [ 257 °F ]
工组温度范围 -55 – 125 °C [ -67 – 257 °F ]

操作/应用

电路应用电源

行业标准

UL 阻燃性等级 未经测试
IP 等级 未经测试

包装特性

封装方法 Box
封装数量 160 | 500 | 800 | 1000 | 1500

其他

可维修是
能够保证连接器位置否

参考编号

TE 内部编号 CAT-D48-PCH8172
