冷缩终端

RAYCHEM

我们的瑞侃 CST 冷缩终端遵循 CENELEC HD 629.1 标准，可用于电压高达 42 kV 的聚合电缆，并遵循 IEEE 404 标准，可用于电压高达 35 kV 的聚合电缆。CST 终端用具有较高耐电痕和抗开裂性能的液体硅胶制成，适用于室内和室外应用 (CSTI/O)。

更多更少

联系我们

产品特性

产品供货情况 : 中国 | 亚洲 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲
安装说明 : 德语 | 英语
安装技术 : 冷应用 | 冷缩 | 应力锥
电压等级 (kV): ≤ 15 | ≤ 24 | ≤ 8 | ≤ 35 | ≤ 36 | ≤ 28 | ≤ 17.5
电缆屏蔽种类 : JCN | 导线 | 胶带 | 铜导线 | 铜带

产品	TE 产品编号	文档	产品供货情况	安装说明	安装技术	电压等级	电缆屏蔽种类	芯数	兼容的电缆截面范围	兼容导体直径范围	兼容的绝缘直径范围	铠装材料	伞数	内伞径	护套外径	端接长度	长度（已安装）	兼容导体直径范围	电源元件选项	欧盟 RoHS 符合性	欧盟 ELV 符合性
CSTI-284J-CL8	ER2229-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 28 kV	JCN	1	-	750 AWG/kcmil	32.5 – 52. mm	-	4	-	49 – 75 mm	380 mm	380 mm	-	-	-	-
CSTI-153G-CL6	ER2277-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	胶带	1	-	350 AWG/kcmil	24.5 – 34.5 mm	-	4	-	49 – 75 mm	380 mm	380 mm	-	-	-	-
CSTO-152G-SL0	EP7244-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	胶带	1	-	#2 – 4/0 AWG/kcmil	16.5 – 27. mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTO-3-353G-CL8	ES4795-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 35 kV	胶带	3	-	750 AWG/kcmil	32.4 – 48. mm	-	8	-	49 – 75 mm	600 mm	600 mm	-	-	-	-
CSTO-152G-CP3	EP1766-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	胶带	1	-	2/0 AWG/kcmil	16.5 – 27. mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTOL-284G-SL2	EN4845-000		美洲	英语	冷应用, 冷缩	≤ 28 kV	JCN	1	-	350 – 750 AWG/kcmil	32.5 – 52. mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTI-6132-ML-2-13	EK6583-011	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	冷应用, 冷缩	≤ 36 kV	导线	1	-	500 – 750 AWG/kcmil	26.92 – 43.18 mm	-	7	73 – 100 mm	46 mm	380 mm	380 mm	-	包含机械式接管, 含机械接线片（M12，导体）, 含机械接线片（屏蔽层）	-	-
CSTO-282J-SL0-B2	ES7221-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 28 kV	JCN	1	-	#2 – 4/0 AWG/kcmil	16.5 – 27. mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTO-153G-CL8	EK8869-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	胶带	1	-	750 AWG/kcmil	24.5 – 34.5 mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTO-6132-ML-2-13	EK9348-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	冷应用, 冷缩	≤ 36 kV	导线	1	50 – 1000 mm²	750 AWG/kcmil	49.2 – 58.8 mm	-	8	135 – 165 mm	46 mm	380 mm	380 mm	-	包含机械式接管, 含机械接线片（M12，导体）, 含机械接线片（屏蔽层）	-	-
CSTOL-154J-CL8	EM8284-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	JCN	1	-	750 AWG/kcmil	32.5 – 52. mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTI-154G-CL8	EM8817-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	胶带	1	-	750 AWG/kcmil	32.5 – 52. mm	-	4	-	49 – 75 mm	380 mm	380 mm	-	-	-	-
CSTI-283J-AL5-B6	ES1404-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 28 kV	JCN	1	-	Apr-00 AWG/kcmil	24.5 – 34.5 mm	-	4	-	49 – 75 mm	380 mm	380 mm	-	-	-	-
CSTI-152G-CL0	ES2995-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	胶带	1	-	#2 AWG/kcmil	16.5 – 27. mm	-	4	-	49 – 75 mm	380 mm	380 mm	-	-	-	-
CSTI-152G-CL5	ES2996-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	胶带	1	-	Apr-00 AWG/kcmil	16.5 – 27. mm	-	4	-	49 – 75 mm	380 mm	380 mm	-	-	-	-
CSTO-283G-CL6	EJ0812-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 28 kV	胶带	1	-	350 AWG/kcmil	24.5 – 34.5 mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTO-353G-CL6	ES6146-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 36 kV	JCN	1	-	350 AWG/kcmil	32.4 – 48. mm	-	8	-	135 – 165 mm	600 mm	600 mm	-	-	-	-
CSTO-83G	EN5844-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 8 kV	胶带	1	-	500 – 750 AWG/kcmil	24.5 – 34.5 mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTO-83G	EN5845-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 8 kV	胶带	1	-	1000 AWG/kcmil	32.5 – 52. mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTI-84G	EN5958-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 8 kV	胶带	1	-	1000 AWG/kcmil	32.5 – 52. mm	-	4	-	49 – 75 mm	380 mm	380 mm	-	-	-	-
CSTO-153G-SL1	EL5248-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	胶带	1	-	#2 – 350 AWG/kcmil	24.5 – 34.5 mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTO-352JP-CP2	EP1618-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 36 kV	JCN	1	-	Jan-00 AWG/kcmil	24.3 – 36. mm	-	8	-	135 – 165 mm	600 mm	600 mm	-	-	-	-
CSTI-152J-CP1	ER0187-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	JCN	1	-	#1 AWG/kcmil	16.5 – 27. mm	-	4	-	49 – 75 mm	380 mm	380 mm	-	-	-	-
CSTO-154J-AL8	ER0662-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	JCN	1	-	750 AWG/kcmil	32.5 – 52. mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTO-152J-AL6	ER0663-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	JCN	1	-	350 AWG/kcmil	16.5 – 27. mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTI-284J-AL9-B8	ES1405-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 28 kV	JCN	1	-	1000 AWG/kcmil	32.5 – 52. mm	-	4	-	49 – 75 mm	380 mm	380 mm	-	-	-	-
CSTO-153J-CL7	ES2064-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	JCN	1	-	500 AWG/kcmil	24.5 – 34.5 mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTO-283J-AL5	EM8905-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 28 kV	JCN	1	-	Apr-00 AWG/kcmil	24.5 – 34.5 mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTO-282J-AL2	EM8904-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 28 kV	JCN	1	-	Jan-00 AWG/kcmil	16.5 – 27. mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTO-284J-AL7	EM8906-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 28 kV	JCN	1	-	500 AWG/kcmil	32.5 – 52. mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTO-152G-CP1	ES9946-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	胶带	1	-	#1 AWG/kcmil	16.5 – 27. mm	-	4	-	80 – 105 mm	380 mm	320.04 mm	-	-	-	-
CSTO-3142-ML-6-17	EP5634-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 28 kV	导线	1	-	750 AWG/kcmil	32.5 – 52. mm	-	4	-	49 – 75 mm	380 mm	380 mm	-	-	-	-
CSTO-3132-ML-4-13	EP5633-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 28 kV	导线	1	-	750 AWG/kcmil	32.5 – 52. mm	-	4	-	49 – 75 mm	380 mm	380 mm	-	-	-	-
CSTO-154J-CL9	EJ3222-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	JCN	1	-	1000 AWG/kcmil	32.5 – 52. mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTI-353G-CL8	ES4034-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 36 kV	胶带	1	-	750 AWG/kcmil	32.4 – 48. mm	-	8	-	73 – 100 mm	600 mm	600 mm	-	-	-	-
CSTO-5122-ML-1-13	EF1626-011	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	冷应用, 冷缩	≤ 24 kV	导线	1	500 – 630 mm²	750 AWG/kcmil	42.6 – 49.2 mm	-	4	80 – 105 mm	34 mm	380 mm	380 mm	-	包含机械式接管, 含机械接线片（M12，导体）, 含机械接线片（屏蔽层）	-	-
CSTI-6152-ML-7-13	EK7723-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	冷应用, 冷缩	≤ 36 kV	导线	1	-	750 – 1250 AWG/kcmil	37.84 – 55.88 mm	-	7	73 – 100 mm	63 mm	380 mm	380 mm	-	包含机械式接管, 含机械接线片（M12，导体）, 含机械接线片（屏蔽层）	-	-
CSTI-6162-ML-8-21	EK7724-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	冷应用, 冷缩	≤ 36 kV	导线	1	-	2 – 250 AWG/kcmil	16.25 – 27.68 mm	-	7	73 – 100 mm	75 mm	380 mm	380 mm	-	包含机械式接管, 含机械接线片（屏蔽层）	-	-
CSTI-6122-ML-1-13	EK7721-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	冷应用, 冷缩	≤ 36 kV	导线	1	-	1000 – 1250 AWG/kcmil	37.84 – 55.88 mm	-	7	73 – 100 mm	42 mm	380 mm	380 mm	-	包含机械式接管, 含机械接线片（M12，导体）, 含机械接线片（屏蔽层）	-	-
CSTO-6152-ML-7-13	EK7727-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	冷应用, 冷缩	≤ 36 kV	导线	1	-	750 AWG/kcmil	32.5 – 52. mm	-	8	135 – 165 mm	63 mm	380 mm	380 mm	-	包含机械式接管, 含机械接线片（M12，导体）, 含机械接线片（屏蔽层）	-	-
CSTO-6162-ML-8-21	EK7728-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	冷应用, 冷缩	≤ 36 kV	导线	1	-	750 AWG/kcmil	32.5 – 52. mm	-	8	135 – 165 mm	75 mm	380 mm	380 mm	-	包含机械式接管, 含机械接线片（屏蔽层）	-	-
CSTO-284J-AL8	EM8908-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 28 kV	JCN	1	-	750 AWG/kcmil	32.5 – 52. mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTI-154J-CL8	EM9583-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	JCN	1	-	750 AWG/kcmil	32.5 – 52. mm	-	4	-	49 – 75 mm	380 mm	380 mm	-	-	-	-
CSTO-153J-CP5	EL9273-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	JCN	1	-	Apr-00 AWG/kcmil	24.5 – 34.5 mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTOL-154J-SL4	ES3720-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	导线	1	-	1250 AWG/kcmil	32.5 – 52. mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTI-5142-ML-6-17	EF1624-011	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	冷应用, 冷缩	≤ 24 kV	导线	1	-	4/0 – 500 AWG/kcmil	21.59 – 36.83 mm	-	3	49 – 75 mm	58 mm	380 mm	380 mm	-	包含机械式接管, 含机械接线片（屏蔽层）	-	-
CSTO-153J-AL6	EP8972-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 15 kV	JCN	1	-	350 AWG/kcmil	24.5 – 34.5 mm	-	4	-	80 – 105 mm	380 mm	380 mm	-	-	-	-
CSTI-5132-ML-4-13	EF1623-011	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	冷应用, 冷缩	≤ 24 kV	导线	1	-	1000 – 1250 AWG/kcmil	37.84 – 55.88 mm	-	3	49 – 75 mm	50 mm	380 mm	380 mm	-	包含机械式接管, 含机械接线片（M12，导体）, 含机械接线片（屏蔽层）	-	-
CSTO-5132-ML-4-13	EF1627-011	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	冷应用, 冷缩	≤ 24 kV	导线	1	800 – 1000 mm²	750 AWG/kcmil	49.2 – 58.8 mm	-	4	80 – 105 mm	50 mm	380 mm	380 mm	-	包含机械式接管, 含机械接线片（M12，导体）, 含机械接线片（屏蔽层）	-	-
CSTO-353J-SL3	EN1266-000	\u4EA7\u54C1\u56FE\u7EB8	美洲	英语	冷应用, 冷缩	≤ 36 kV	JCN	1	-	600 – 1000 AWG/kcmil	32.4 – 48. mm	-	8	-	135 – 165 mm	600 mm	600 mm	-	-	-	-

概述

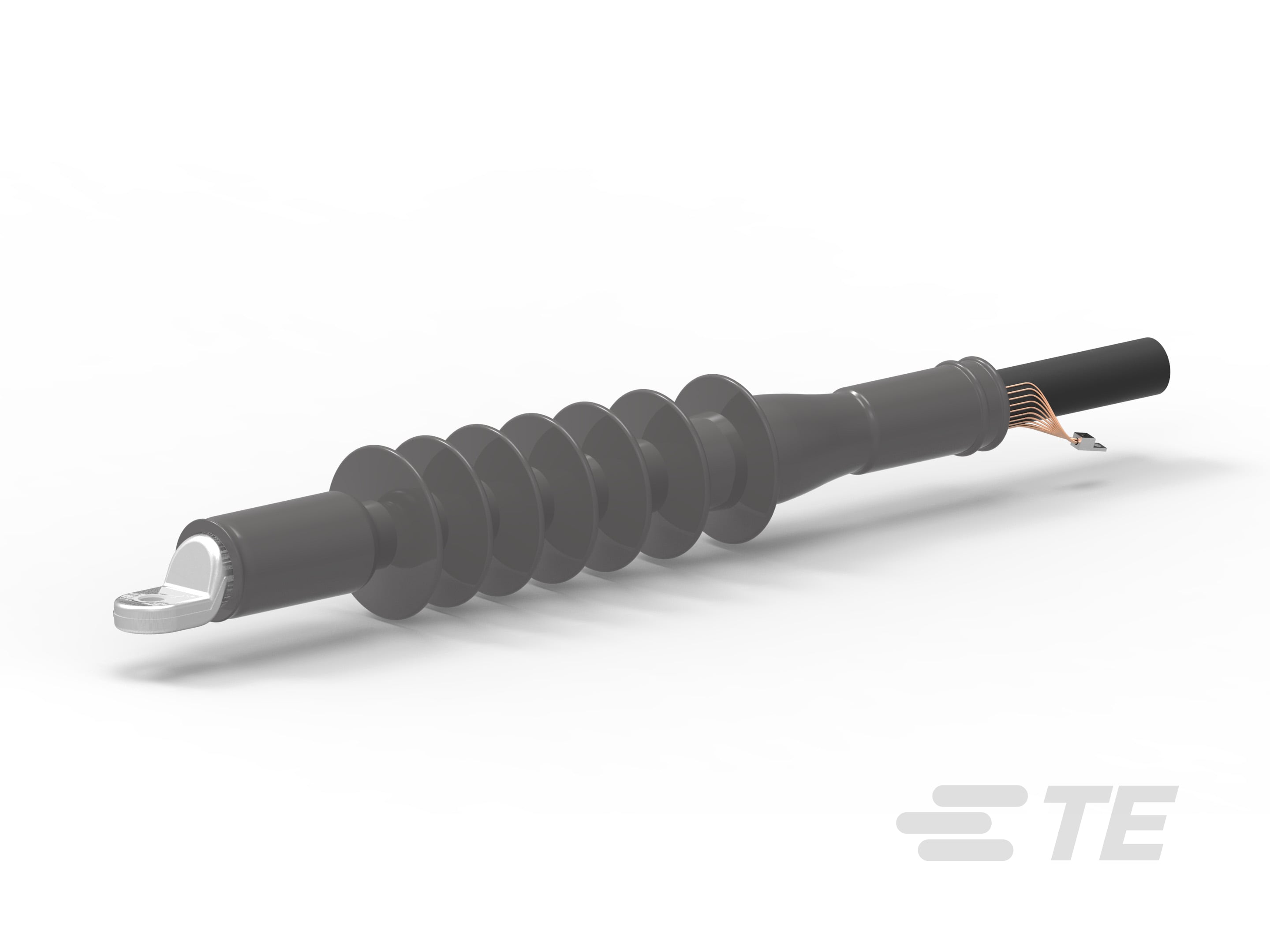

我们的瑞侃 CST 冷缩终端适用于室内 (CSTI) 和室外应用 (CSTO)。

我们的瑞侃 CST 冷缩终端 由高性能、液体硅橡胶材料制成，配方独特，具有较强的耐电痕和抗开裂性能。

超长的应力锥有助于正确定位，使用集成的填充性胶黏剂，无需使用硅润滑脂。接线片端的密封胶黏剂内置到膨胀终端中，因此无需额外的密封胶带。这些终端提供了一个可靠、快速且易于安装的系统，有助于确保使用时不发生故障，同时保持较高的网络可靠性。关键组件在一个固定系统上预膨胀，可在紧凑环境中整齐地安装到预制电缆上。

我们的多种剪切螺栓机械接线片支持可靠安装和维修，并随套件一起提供。

冷缩终端组件具有原材料的完全可追溯性，并符合以下国际标准：IEEE-48、IEC 61238-1、GB 9327、GB 12706.4、CENELEC HD 629.1（包括 IEC、BS、VDE 和其他国际规范）。

主要特性

螺旋固定装置易于安装
耐化学腐蚀、防霉
出色的耐候性、抗紫外线和耐臭氧
疏水性硅胶材料可防水

不易燃
超长、集成的几何应力控制和填充性胶黏剂，可减少终端定位错误
出色的电气性能，包括良好的耐电痕性能和高介电强度

冷缩终端

改善电网连接

地下电力网

我们的电源电缆端接

了解我们的瑞侃电源电缆端接

常见问题

常见问题解答

问：TE 的瑞侃冷缩终端的主要应用是什么？

答：：我们的瑞侃冷缩终端提供中压电缆与变压器、空气绝缘变电站、架空线路或母线之间的基础连接。它们适合在室内 (CSTI) 和室外 (CSTO) 应用。我们的冷缩终端的室外版本附带伞裙，可增加爬电距离。

问：TE 是否提供有关冷缩终端的安装培训？

答：是，我们的冷缩终端安装培训是我们的培训计划的一部分。详细信息参见 TE.com/trainingcenter。

问：冷缩终端适用什么类型的电缆导线？

答：我们的冷缩终端可用于高达 35 kV 的聚合电缆。

问：冷缩终端用什么材料制成？

答：冷缩终端本体用特制液体硅橡胶制成，具有出色的耐电痕和抗开裂性。硅胶材料还具有良好的机械膨胀比，适用广泛的终端。终端本体在一个螺旋固定系统上以预膨胀状态交付，从而可在紧凑环境中安装到预制电缆上。

问：冷缩终端是否以套件形式出售？

答：是，我们的冷缩终端以套件形式出售。该套件可包括终端本体、多种接线片、支架和接地装置。套件中包含的可选电缆接线片可以是剪切螺栓接线片、剪切螺栓针形端子、压缩接线片或压缩针形端子。

问：冷缩终端涵盖的电压范围是多少？

答：按照 CENELEC HD 629.1 标准，我们的冷缩终端的电压范围高达 42 kV 电压，而按照 IEEE 404 标准，电压范围高达 35 kV 电压。

问：冷缩终端是否集成了密封胶黏剂？

答：是，接线片端的密封胶黏剂是膨胀终端的有机组成部分，因此无需额外的密封胶带。

问：冷缩终端是否集成了几何应力控制？

答：是，除了密封胶黏剂外，我们的冷缩终端还具有电气应力控制导流器，该导流器完全集成在硅胶终端本体中。这种导电应力锥在屏蔽切断区域具有完全定义的几何设计，可提供出色的电气应力控制。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

保存期限 3 年
安装技术 冷应用 | 冷缩 | 应力锥
电缆屏蔽种类 JCN | 导线 | 胶带 | 铜导线 | 铜带
端接长度 (mm) 254 | 289 | 296 | 304 | 309 | 372.6 | 380 | 600
电源元件选项 包含机械式接管 | 含机械接线片（M12，导体） | 含机械接线片（M16，导体） | 含机械接线片（屏蔽层）

结构特性

芯数 1 | 3

电气特征

电压等级 (kV) ≤ 15 | ≤ 24 | ≤ 8 | ≤ 35 | ≤ 36 | ≤ 28 | ≤ 17.5

主体特性

绝缘材料 XLPE/EPR
伞数 2 | 3 | 4 | 7 | 8

壳体特性

铠装材料钢带

尺寸

兼容的电缆截面范围 (mm²) 25 – 630 | 25 – 95 | 50 – 1000 | 120 – 400 | 500 – 630 | 800 – 1000
兼容导体直径范围 (AWG/kcmil) 1 |
兼容的绝缘直径范围 (mm) 13.46 – 20.32 | 16 – 28 | 16 – 23 | 16.25 – 27.68 | 16.5 – 27 | 16.5 – 27. | 18 – 26 | 18.2 – 28. | 21.59 – 36.83 | 22 – 37 | 23 – 35 | 24.3 – 36. | 24.5 – 28.4 | 24.5 – 34.5 | 26.92 – 43.18 | 27.8 – 33.5 | 32.4 – 48. | 32.4 – 42.8 | 32.5 – 52. | 32.5 – 52 | 37.84 – 55.88 | 42.6 – 49.2 | 43.2 – 64. | 49.2 – 58.8
兼容的绝缘直径范围 (in) .53 – .8 | .62 – .9 | .64 – 1.09 | .65 – 1.06 | .708 – 1.023 | .72 – 1.1 | .85 – 1.45 | .9 – 1.37 | .95 – 1.41 | .964 – 1.118 | .97 – 1.35 | 1.06 – 1.7 | 1.094 – 1.318 | 1.27 – 1.89 | 1.275 – 1.685 | 1.28 – 2.04 | 1.49 – 2.2 | 1.677 – 1.937 | 1.7 – 2.52 | 1.937 – 2.314
内伞径 (mm) 38 | 42 | 48 | 49 – 75 | 54 | 70 | 73 – 100 | 74 | 80 | 80 – 105 | 86 | 135 – 165
内伞径 (in) 1.496 | 1.653 | 1.889 | 1.929 – 2.952 | 2.125 | 2.755 | 2.874 – 3.937 | 2.913 | 3.149 | 3.149 – 4.134 | 3.385 | 5.315 – 6.496
护套外径 (mm) 25.8 – 49 | 34 | 39 | 42 | 46 | 49 – 75 | 49 | 50 | 54 | 56 | 56.5 | 58 | 63 | 72 | 73 – 100 | 75 | 80 – 105 | 95 | 102 | 135 – 165
护套外径 (in) 1.338 | 1.535 | 1.653 | 1.811 | 1.92 – 3.11 | 1.92 – 2.95 | 1.929 | 1.968 | 2.125 | 2.204 | 2.224 | 2.283 | 2.48 | 2.834 | 2.87 – 3.93 | 2.952 | 3.15 – 4.13 | 3.74 | 4.015 | 5.31 – 6.5
长度（已安装） (mm) 254 | 320.04 | 380 | 400 | 600 | 1000
长度（已安装） (in) 10 | 12.6 | 14.96 | 23.622 | 39.37
兼容导体直径范围 (mm) 13.9 – 24.6

使用环境

工组温度范围 (°C) -40 – 40

操作/应用

电源元件应用类型 室内 | 室外

行业标准

与已批准的标准产品兼容 CENELEC HD 629.1 | GB/T 12706.4 | HD CENELEC 629.1 | IEC 60502-4 | IEEE 48
污染程度 (IEC 60815) II | III

产品供货情况

产品供货情况 中国 | 亚洲 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲

包装特性

封装数量 1 | 3

其他

安装说明 德语 | 英语

参考编号

TE 内部编号 CAT-CST

数据表/目录页

TE's Raychem Cold Shrink Terminations CST(I/O) brochure - CENELEC HD 629.1.S2 pdf 英文版本
TE's Raychem Cold Shrink Terminations CST Data Sheet - GBT pdf 英文版本
Raychem Cold Shrink Terminations CST Data Sheet - IEEE404 pdf 英文版本
