直通式中间接头：用于URD电缆的冷缩产品
- RAYCHEM
- RAYCHEM CSJ
- 文档 |
产品特性
-
安装技术 : 冷缩
-
产品供货情况 : 美洲
-
安装说明 : 英语
-
电压等级 (kV): ≤ 15
-
接头和拼接件产品类型 : 直插式接头

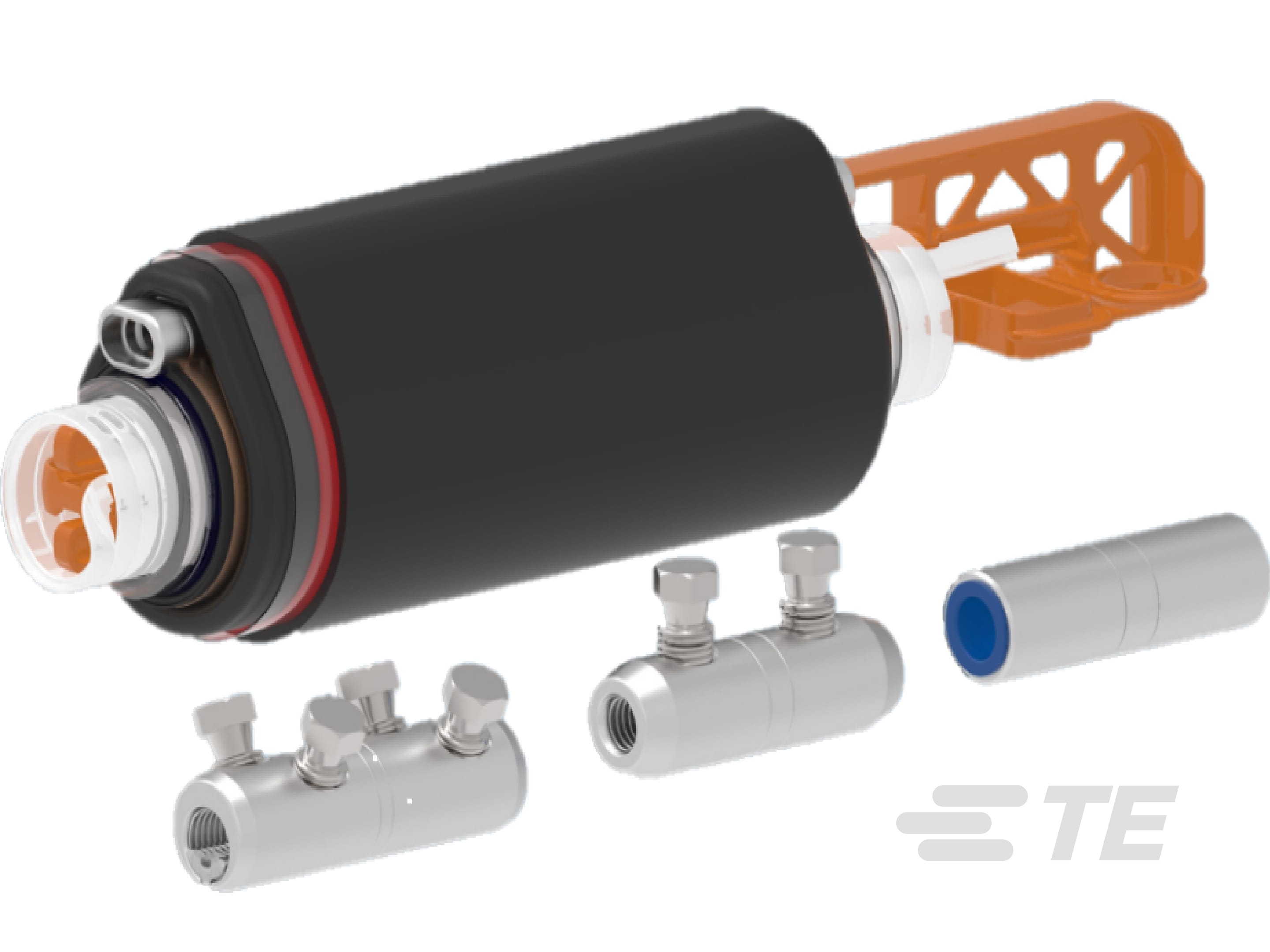

我们的Raychem CSJU冷缩中间接头为带护套同心中性线URD（地下住宅配电）电缆的接续提供卓越的冷应用解决方案。
该中间接头的范围涵盖15 kV #2 - 4/0 AWG和25 kV #1 - 2/0 AWG。硅橡胶本体具有高介电强度、高撕裂强度、低压缩永久变形和出色的低温恢复性能。集成式几何应力控制（由工厂模制的应力锥和法拉第笼形成）是TE的Raychem产品经过长期现场应用验证的技术。
冷缩中间接头独特的穿通管设计提供了一种简单的方法，可在外部EPDM护套恢复套管内部连接接续处的同心中性线。该接头可接受压接式和（螺栓式）机械连接器。当使用剪力螺栓连接器时，这成为一个完全无压接的系统。
CSJU接头满足15 kV至25 kV电压等级的IEEE-404要求。每个硅橡胶接续体均经过工厂测试，包括符合IEEE-404生产测试标准的交流耐压和局部放电测试。与CSJU一起提供的所有TE剪力螺栓连接器和压接连接器均符合ANSI C119.4电气标准。
关键特性
- 易移除的螺旋支撑管
- 预扩张的一体式硅橡胶接续体，具有高机械膨胀能力，应用范围广泛
- 预扩张的EPDM护套恢复套管提供卓越的防潮和环境密封
- 一体化设计紧凑，安装所需工作空间（沟槽）更小
- 可选择包含范围适应型铝制剪力螺栓或铝制压接管
用于URD电缆的冷缩中间接头
改善电网连接
了解如何为地下应用 (CSJU) 安装 TE 瑞侃冷缩接头。
我们的Raychem中间接头和接续产品
-
探索我们的所有中间接头和接续产品
产品组页面
常见问题
问：冷缩中间接头是否属于TE安装培训计划的内容？
答：是的，我们的冷缩中间接头属于我们的培训项目。我们可以根据您的需求提供不同的安装培训选项，从现场产品演示到我们在全球培训设施举办的全面培训课程。了解更多信息，请访问TE.com/trainingcenter
问：TE的Raychem冷缩中间接头是否可以安装在直埋、人孔和电缆桥架中？
答：是的，冷缩中间接头由于其多功能和紧凑的设计，可以安装在不同的环境中。
问：CSJU接续产品能否提供包含连接器的版本？
答：可以。Raychem CSJU系列接续产品可根据需要提供套件中包含剪力螺栓连接器的版本。
问：TE的Raychem CSJU接续产品是否可以安装在带屏蔽带或屏蔽线的电缆上？
答：URD电缆具有较大的同心中性线截面；接续产品设计包括一个穿通管，允许完全连接中性线。如需特殊应用，请随时联系您的TE代表。
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
电源元件选项 包含机械式接管
-
涂层种类 涂色
-
接头连接器类型 机械
-
粘合剂涂层 不带
-
材料系统 硅胶
-
保存期限 2 年
-
电缆密封方法 胶泥
-
安装技术 冷缩
-
接头和拼接件产品类型 直插式接头
-
电缆屏蔽种类 FS | 同心零线 | 胶带
结构特性
-
芯数 1
电气特征
-
电压等级 (kV) ≤ 15
主体特性
-
灵活性 半柔性
-
主要产品颜色 黑色
-
绝缘材料 硅橡胶
尺寸
-
兼容的导体截面范围 (mm²) 42.4
-
兼容导体直径范围 (AWG/kcmil) 2/0 | Jan-00
-
兼容的绝缘直径范围 16.3 – 25.1 mm [ .64 – .99 in ]
-
兼容电缆截面 - 主线（最大值） (mm²) 42.4
-
兼容电缆截面 - 主线（最小值） (mm²) 42.4
-
护套外径 32 mm [ 1.26 in ]
行业标准
-
与已批准的标准产品兼容 IEEE 404
产品供货情况
-
产品供货情况 美洲
包装特性
-
封装数量 1
-
封装方法 Cardbox
其他
-
产品使用 电源电缆
-
安装说明 英语
