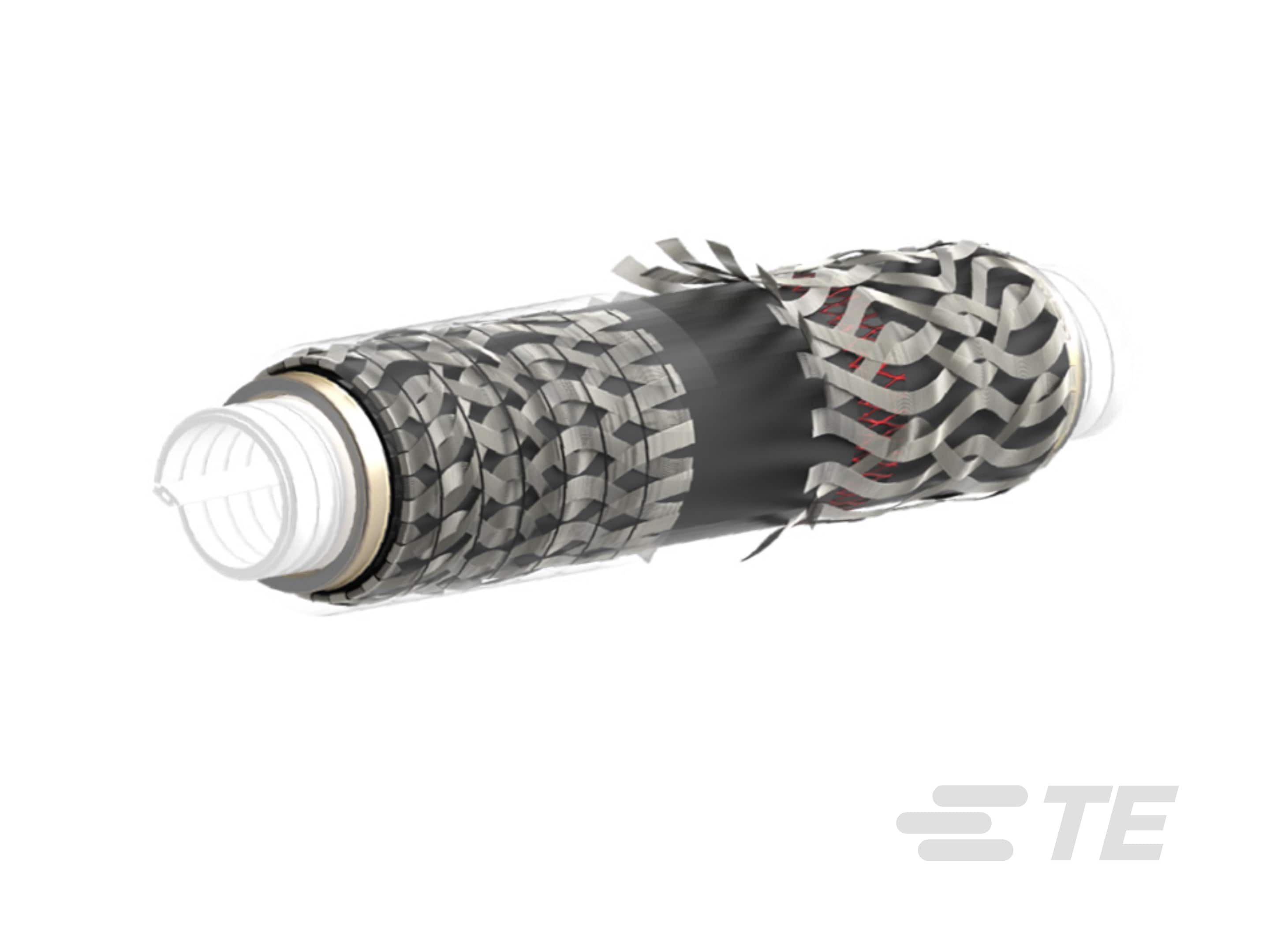

Cold Shrink Joint for Shielded URD Cable

Cold Shrink Joint for Shielded URD Cable-CAT-CSJU-S
  • RAYCHEM
|
  • RAYCHEM CSJ
TE Connectivity (TE) 的 CSJU-S 为同心中性护套电缆、铜带电缆、LC 屏蔽电缆、扁平皮带 URD（地下住宅布线）电缆提供卓越的冷应用解决方案。
更多 更少

产品特性

  • 安装技术 : 冷应用

  • 产品供货情况 : 美洲

  • 安装说明 : 英语

  • 接头和拼接件产品类型 : 直插式接头

  • 电压等级 (kV): ≤ 15

概述

CSJU-S 的量程扩展了 15 kV #4 - 4/0 AWG 和 25 kV #2 - 2/0 AWG。 硅橡胶体具有高介电强度、高撕裂强度、低拉伸特性和出色的低温回收性能。由工厂模制应力锥和法拉第笼创建的集成几何应力控制是一项已被我们的在现场长期服务的产品所证实的技术。



CSJU-S 的集成铜护套通过使用恒力弹簧为连接中性电缆提供了一种简单方法。接头可连接压缩连接器和（栓接）机械连接器。当使用剪切螺栓连接器时，这是一个完全无压接系统。



CSJU 系列满足 15 kV 至 25 kV 的 IEEE-404 要求。每个硅胶接头体均经过出厂测试，依照 IEEE-404 生产测试包括交流耐受和部分放电。CSJU-S 提供的所有 TE 剪切螺栓和压缩连接器均符合 ANSI C119.4 电气标准。

主要特性

  • 轻松释放螺旋固定装置
  • 预膨胀的单件式硅橡胶接头体具有较高的机械膨胀能力，适用范围广
  • 预膨胀的 EPDM 重装护套套管可提供卓越的湿度和环境密封性能
  • 一体式设计结构紧凑，安装所需的工作空间（沟槽）更少
  • 选项中包括宽范围铝剪切螺栓或铝压缩接头

了解更多

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 电源元件选项  包含机械式接管

  • 接头连接器类型  机械

  • 涂层种类  涂色

  • 粘合剂涂层  不带

  • 材料系统  硅胶

  • 保存期限  2 年

  • 电缆密封方法  胶泥

  • 安装技术  冷应用

  • 接头和拼接件产品类型  直插式接头

  • 电缆屏蔽种类  FS, 同心零线, 胶带

结构特性

  • 芯数  1

电气特征

  • 电压等级 (kV) ≤ 15

主体特性

  • 灵活性  半柔性

  • 主要产品颜色  黑色

  • 绝缘材料  硅橡胶

尺寸

  • 兼容的导体截面范围 (mm²) 42.4

  • 兼容导体直径范围 (AWG/kcmil) 2/0, Jan-00

  • 兼容的绝缘直径范围  16.3 – 25.1 mm [ .64 – .99 in ]

  • 兼容电缆截面 - 主线（最大值） (mm²) 42.4

  • 兼容电缆截面 - 主线（最小值） (mm²) 42.4

  • 护套外径  32 mm [ 1.26 in ]

行业标准

  • 与已批准的标准产品兼容  IEEE 404

产品供货情况

  • 产品供货情况  美洲

包装特性

  • 封装数量  1

  • 封装方法  Cardbox

其他

  • 产品使用  电源电缆

  • 安装说明  英语

参考编号

  • TE 内部编号 CAT-CSJU-S
