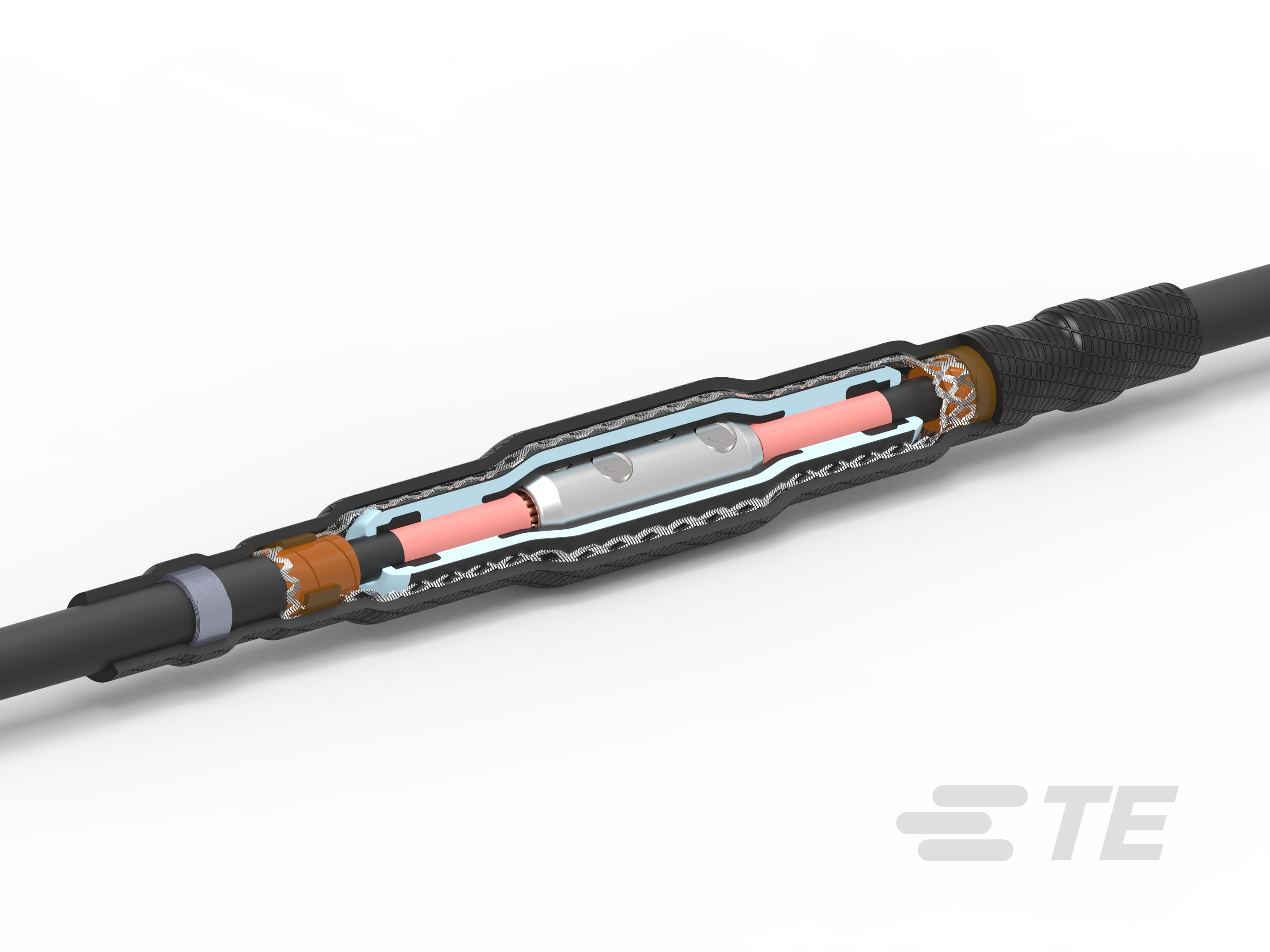

15-35 kV JCN 电缆冷缩接头
我们的瑞侃 CSJA-JCN 冷缩接头专为 15 至 35 kV 的单芯带同心中性护套 (JCN) 电缆的接头而设计。
产品特性
-
安装技术 : 冷应用, 冷应用
-
产品供货情况 : 美洲
-
安装说明 : 英语
-
接头和拼接件产品类型 : 中压直通接头, 直插式接头
-
电压等级 (kV): ≤ 15, ≤ 35, ≤ 28
概述
我们的瑞侃 CSJA-JCN 冷缩接头是“一体式”的解决方案。 它们将电缆的同心中性导线带到接头之外并在单个点连接它们，从而确保维持完全中性载流容量。接头体由硅橡胶制成，具有高介电强度、高撕裂强度、低拉伸特性和出色的低温回收性能。这些冷缩接头具有通过工厂模制应力锥和法拉第笼增强的集成电应力控制能力。它们兼容机械式和压接式连接器，无需填充性应力释放胶黏剂。每个硅胶接头体均经过出厂测试，依照 IEEE-404 进行了交流耐压和部分放电试验。
主要特性
- 预膨胀的 EPDM 重装护套套管和集成式中性护套
- 紧凑设计：固定装置上接头体的总长度为 14 至 19 英寸
- 预膨胀的单件式硅橡胶接头体具有较高的机械膨胀能力，应用范围广
- 符合人体工学设计的螺旋固定装置有助于平稳安装
冷缩接头
提高电网可靠性
我们的电源电缆端接
常见问题
常见问题解答
问：TE 的瑞侃冷缩接头 CSJA-JCN 的主要应用是什么？
答： 我们的瑞侃冷缩接头 CSJA-JCN 是用于地下应用中带同心中性护套 (JCN) 电缆的单芯接头。
问： 冷缩接头 CSJA-JCN 可用于何种电缆？
答： 这些接头可用于铝或铜绞合、紧压、压接或实心圆形导线。
问： JCN 电缆的冷缩接头由什么制成？
答： 接头体是由液体硅橡胶 (LSR) 制成，具有高介电强度、高撕裂强度、低拉伸特性和出色的低温恢复性。它通过工厂模制应力锥和法拉第笼增强了集成应力控制。
问：JCN 电缆的冷缩接头覆盖的电压范围是多少？
答： 按照 CENELEC HD 629.1 标准，这些接头的电压范围高达 42 kV 电压，而按照 IEEE 404 标准，电压范围高达 35 kV 电压。
问：我可以将压接连接器与 JCN 电缆的冷缩接头一起使用吗？
答： 可以，机械式和压接式连接器都可与我们的瑞侃 JCN 电缆冷缩接头一起使用。
问：JCN 电缆的冷缩接头符合哪些标准？
答： 这些接头符合 CENELEC HD 629.1 认证，并经过 IEEE 404 测试。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
电源元件选项 包含机械式接管
-
接头连接器类型 机械
-
涂层种类 涂色
-
粘合剂涂层 不带
-
材料系统 硅胶
-
保存期限 2 年
-
电缆密封方法 胶泥
-
安装技术 冷应用, 冷应用
-
接头和拼接件产品类型 中压直通接头, 直插式接头
-
电缆屏蔽种类 JCN
结构特性
-
芯数 1
电气特征
-
电压等级 (kV) ≤ 15, ≤ 35, ≤ 28
主体特性
-
灵活性 半柔性
-
主要产品颜色 黑色
-
绝缘材料 硅橡胶
尺寸
-
长度（已安装） (mm) 737, 838, 939
-
长度（已安装） (in) 29, 33, 37
-
兼容导体直径范围 (AWG/kcmil) 1/0 – 350, 1000 – 1250, 1 – 350, 1 – 500, 2/0 – 350, 2 – 3/0, 2 – 350, 350 – 1000, 350 – 750, 4/0 – 500, 4/0 – 750, 500 – 1250, 750 – 1000, 750 – 1250
-
兼容的绝缘直径范围 (mm) 26.2 – 40, 34.5 – 52, 22.1 – 35.6, 26.2 – 37.8, 17.5 – 30.5, 32.5 – 52, 41.4 – 60
-
兼容的绝缘直径范围 (in) 1.28 – 2.05, 1.36 – 2.05, .87 – 1.4, 1.63 – 2.36, .69 – 1.2, 1.03 – 1.58, 1.03 – 1.49
-
兼容导体直径范围 (mm) 7.41 – 11.93, 13.41 – 25.34, 17.3 – 25.34, 17.3 – 29.3, 20.65 – 32.74, 20.6 – 29.2, 13.41 – 20.65, 10.61 – 17.3, 25.34 – 29.3, 30.9 – 35.3, 25.34 – 32.74, 8.43 – 20.65, 23. – 31.7, 8.43 – 25.34, 25.4 – 32.74, 29.3 – 32.74, 9.5 – 17.3, 7.41 – 25.34
-
兼容导体直径范围 (in) .528 – .813, .292 – .47, .998 – 1.152, .681 – .998, 1.217 – 1.39, .681 – 1.152, .332 – .681, .998 – 1.289, .813 – 1.152, .332 – .813, .813 – 1.289, .418 – .681, .373 – .681, 1.06 – 1.251, .292 – .681, 1.152 – 1.289, .528 – .998
-
护套外径 (mm) 38.1, 45.72, 52.07, 66.04
-
护套外径 (in) 1.5, 1.8, 2.05, 2.6
行业标准
-
与已批准的标准产品兼容 IEEE 404
产品供货情况
-
产品供货情况 美洲
包装特性
-
封装数量 1
-
封装方法 Cardbox
其他
-
产品使用 电源电缆
-
安装说明 英语
参考编号
-
TE 内部编号 CAT-CSJA-JCN
