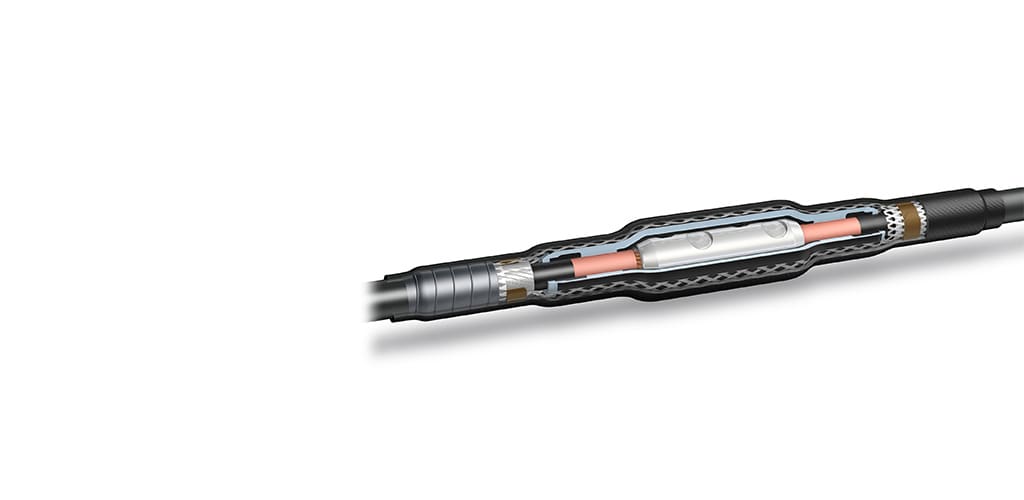

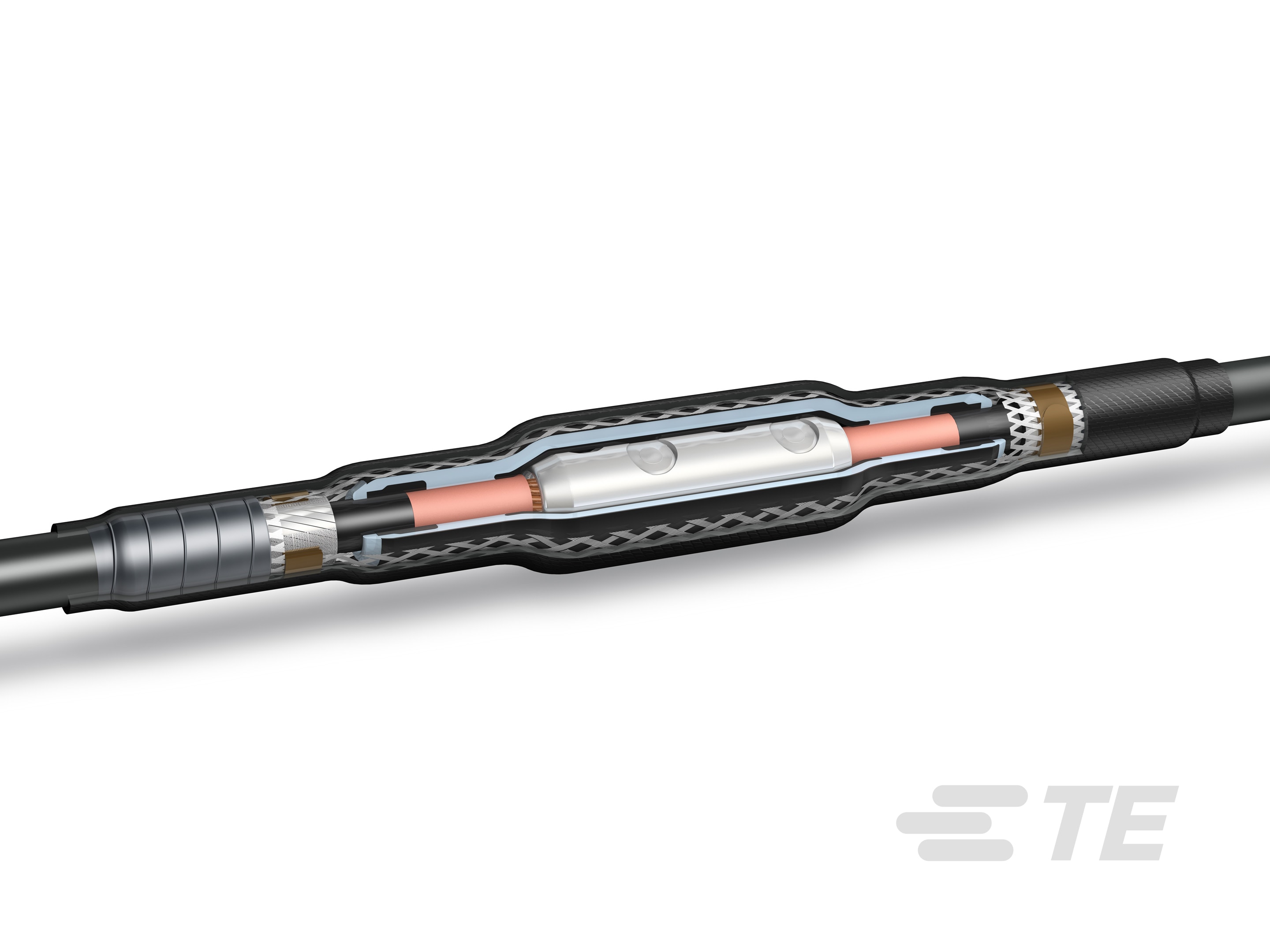

Inline Splice: Cold Shrink, 15-35 kV

Inline Splice: Cold Shrink, 15-35 kV-CAT-CSJA-1C
我们的用于 1/C 屏蔽电缆的瑞侃 CSJA-1C 直插式冷缩接头 (CSJA-1C) 适用电压为 15 kV 到 35 kV，专为接合带屏蔽、导线屏蔽、LC 屏蔽、无屏蔽、JCN 和扁平皮带屏蔽电缆而设计。
更多 更少

产品特性

  • 接头和拼接件产品供货情况: 美洲

  • 接头和拼接件技术: 冷应用, 冷缩

  • 接头和拼接件产品类型: 中压直通接头

  • 芯数: 1

  • 绝缘: 硅橡胶

概述

符合人体工学设计的螺旋固定装置提供低释放力的平稳安装。

我们的瑞侃 CSJA 直插式冷缩接头由硅橡胶制成， 可提供高介电强度、高撕裂强度、低拉伸特性和出色的低温回收性能。通过工厂模制应力锥和法拉第笼增强了集成电应力控制能力。无需填充性应力释放胶粘剂。我们的 CSJA 接头系统经验证的屏蔽导通概念也可以桥接同心中性线。接头同时适用于机械式和压接式连接器。当使用剪切螺栓连接器时，这是一个完全无压接系统。

CSJA 接头系统可满足 15 kV 至 35 kV 的 IEEE-404 要求。每个硅胶接头体均经过出厂测试，依照 IEEE-404 生产测试标准，经过交流耐受和部分放电测试。

CSJA 是屏蔽式电缆接头套件的一部分，可同时包括机械式或压接式连接器。

orange bar

主要特性

  • 预膨胀的 EPDM 重装护套接头和集成式中性护套
  • 固定装置上接头本体的总长度为 14 至 19 英寸，采用紧凑设计
  • 预膨胀的单件式硅橡胶接头本体具有较高的机械膨胀能力，适用范围广
orange bar
  1. 冷缩接头安装视频（英文版）

TE Connectivity (TE) 的瑞侃冷缩接头 (CSJA) 是一体式的解决方案。此接头专用于 1/C 屏蔽电源电缆 (15-35 kV)。观看 CSJA 安装视频，了解详细信息。

CSJA
orange bar

中间接头系列

可靠的电网连接网络研讨会系列

可靠的电网连接网络研讨会系列

加入我们的技术专家团队，他们在我们的网络研讨会系列中提出了可应对配电网络挑战的解决方案。

常见问题

常见问题解答

问：TE 是否为 CSJA-1C 直插式冷缩接头提供任何安装培训？

答：是，我们提供有关 1C 屏蔽电缆的直插式冷缩接头的安装培训。我们拥有技术娴熟、经验丰富的培训师，可为您提供定制培训。详细信息参见 TE.com/trainingcenter。



问：直插式冷缩接头中包括什么类型的连接器？

答：我们的瑞侃直插式冷缩接头可同时用于铜缆或铝缆的压接或剪切螺栓连接器。客户可以选择套件中所包括的连接器。



问：直插式冷缩接头用什么材料制成？

答：我们的直插式冷缩接头系列采用瑞侃冷缩技术，具有一体式设计。我们的冷缩接头由一块硅橡胶制成（在螺旋固定装置上预膨胀），具有高机械膨胀能力，应用广泛。CSJA 使用几何应力锥和法拉第笼以及金属屏蔽，具有集成的电气应力控制。重装护套也集成到一个接头中。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 材料系统  硅胶

  • 粘合剂涂层  不带

  • 接头和拼接件技术  冷应用, 冷缩

  • 接头和拼接件产品类型  中压直通接头

  • 绝缘  硅橡胶

  • 电缆屏蔽种类  FS, 同心零线, 胶带

  • 包含机械式接管  否, 是

  • 含压缩接线片（导体）  否

  • 产品系列  CSJA

  • 电缆密封  胶泥

  • 涂层种类  涂色

  • 保存期限  2 年

  • 含压缩接线片（屏蔽层）  否

  • 含机械接线片（屏蔽层）  否

  • 含机械接线片（导体）  否, 是

  • 元器件设计  冷缩

  • 连接器类型  机械

结构特性

  • 芯数  1

  • 主导线数量（最大值）  1

电气特征

  • 接头和拼接件电压等级 (kV) ≤ 15, ≤ 28, ≤ 35

主体特性

  • 灵活性  半柔性

  • 颜色  黑色

  • 分隔方向  水平/垂直

  • 外部绝缘  管

尺寸

  • 长度（已安装） (mm) 737, 838, 939

  • 长度（已安装） (in) 29, 33, 37

  • 截面范围 (AWG/kcmil) 1 – 350, 1 – 500, 1/0 – 350, 1000 – 1250, 2 – 3/0, 2 – 350, 2/0 – 350, 2/0 – 500, 350 – 1000, 350 – 750, 4/0 – 500, 4/0 – 750, 500 – 1250, 500 – 750, 750 – 1000, 750 – 1250

  • 接头和拼接件绝缘层直径 (mm) 17 – 30.5, 17.5 – 30.5, 20 – 38, 22.1 – 38, 25 – 34.5, 26.2 – 37.8, 26.2 – 40, 32.5 – 52, 34.5 – 52, 34.54 – 52., 41.4 – 60, 41.4 – 60.

  • 接头和拼接件绝缘层直径 (in) .69 – 1.2, .8 – 1.5, .87 – 1.4, 1.03 – 1.49, 1.03 – 1.58, 1.2 – .69, 1.28 – 2.05, 1.36 – 2.05, 1.63 – 2.36

  • 接头和拼接件导体直径 (mm) 7.41 – 11.93, 7.41 – 17.29, 7.41 – 17.3, 8.43 – 17.29, 8.43 – 20.65, 9.47 – 17.29, 9.5 – 17.3, 10.61 – 17.29, 10.61 – 17.3, 10.61 – 20.65, 13.41 – 20.65, 13.41 – 25.34, 17.29 – 25.34, 17.29 – 29.26, 17.3 – 25.34, 17.3 – 29.26, 20.65 – 25.34, 20.65 – 32.74, 25.34 – 29.3, 25.34 – 32.74

  • 接头和拼接件导体直径 (in) .292 – .47, .292 – .681, .332 – .681, .332 – .813, .373 – .681, .418 – .681, .418 – .813, .528 – .813, .528 – .998, .681 – .998, .681 – 1.152, .813 – .998, .813 – 1.289, .998 – 1.152, .998 – 1.289

  • 护套外径 (mm) 38.1, 45.72, 52.07, 66.04

  • 护套外径 (in) 1.5, 1.8, 2.05, 2.6

  • 应用直径（最小值） (mm) 17, 17.5, 22.1, 25, 26.2, 32.5, 34.5, 41.4, 60

  • 应用直径（最小值） (in) .69, .87, 1.03, 1.2, 1.28, 1.36, 1.63, 2.05, 2.36

  • 应用直径（最大值） (mm) 30.5, 34.5, 37.8, 38, 40, 41.4, 52, 60

  • 应用直径（最大值） (in) .69, 1.2, 1.36, 1.4, 1.49, 1.5, 1.58, 1.63, 2.05, 2.36

  • 导体线径范围（主线） (AWG) 1 – 350, 1000 – 1250, 1250 – 1500, 350 – 1000, 4/0 – 500, 500 – 750

操作/应用

  • 接头和拼接件应用类型  直插式

行业标准

  • UL 等级  否

  • 设计说明书  IEEE 404

产品供货情况

  • 接头和拼接件产品供货情况  美洲

  • 最小订货量  1, 4

包装特性

  • 封装数量  1, 2

  • 标准装  1, 4

  • 最小封装单元  1, 2

  • 封装方法  卡盒

其他

参考编号

  • TE 内部编号 CAT-CSJA-1C
