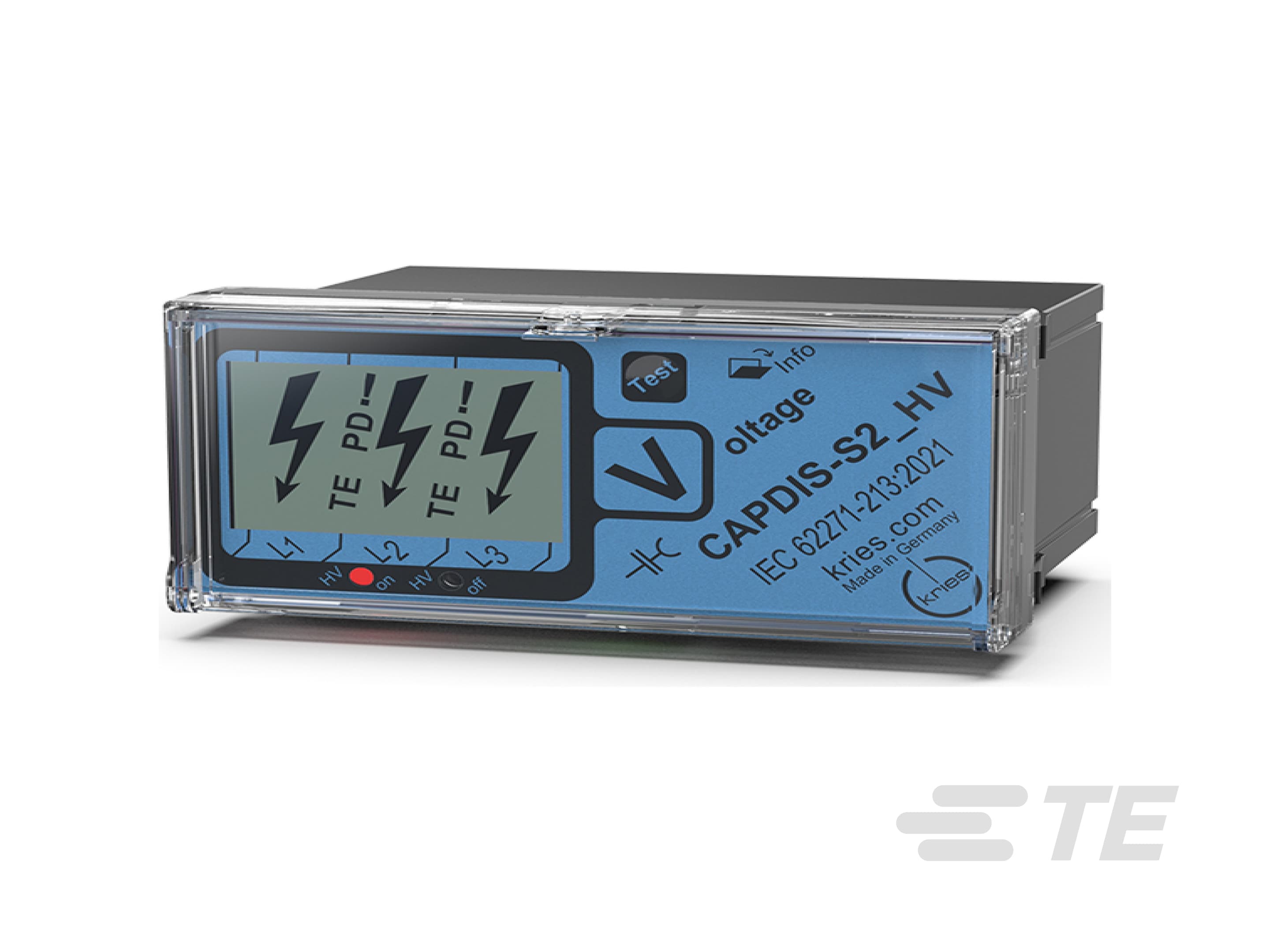

具有局部放电检测功能的电压指示器
产品特性
-
控制类型 : 测试按钮
-
外壳高度 (mm): 48
-
外壳高度 (in): 1.88, 1.889
-
外壳宽度 (mm): 96
-
外壳宽度 (in): 3.77, 3.779
-
外壳深度 (mm): 37
-
外壳深度 (in): 1.45, 1.456
-
工组温度范围 : -25 – 55 °C [ -13 – 131 °F ]
通过包括局部放电检测在内的先进电压检测功能，显著提高电网可靠性和安全性。
TE Connectivity (TE) 的 Kries CAPDIS-Sx_55 R5 是一款集成式电压测试系统，可检测 1 至 52 kV 的中压配电网络中的电压缺失问题。
这款产品有两个版本 - CAPDIS S1+ R5 和 CAPDIS S2+ R5，带输出继电器。CAPDIS Sx+ 系列专为新安装或改造安装而设计，可满足精确电压监控、增强安全性以及符合严格行业标准等需求。
CAPDIS Sx+ R5 集成了三相连续指示和局部放电检测功能，可提供精确的电压检测。其免维护设计包括自我监控功能，无需定期重新测试。
这款产品能够检测临界局部放电水平并将其显示在显示屏上，并且还能通过继电器集体故障信号输出放电水平。用户可以使用位于设备背面的 DIP 开关调整局部放电检测灵敏度或停用该功能。此外，前翻盖后面还有一个用于 PD 诊断的插槽。
主要特性
- 可自我监控，免维护
- 对电容式分压器进行全面绝缘监控
- 集成式自检功能
- 局部放电检测
- 断线检测
- 集成式三相测量点
- 通过继电器输出远程监控电压电平 (CAPDIS-S2)
- 无需电池
应用
常见问答解答
问：什么是 CAPDIS 电压检测和指示系统？
答：CAPDIS-Sx 系列是一款先进设备，可检测和指示电气装置中是否存在电压，以提高安全性和可靠性。CAPDIS-Sx_55 (R5) 电压指示器还提供局部放电指示功能。
问：CAPDIS R4.5 与 R5 有何不同？
答：CAPDIS R4.5 和 R5 的主要区别在于 R5 具有额外的局部放电指示功能，可提供绝缘损坏早期预警。此外，R5 S2 版本继电器的响应时间也进一步缩短 – 现在 R5 S2 的响应时间 ≤0.2 秒，而 R4.5 S2 的响应时间 ≤1 秒。
问：CAPDIS S1 与 S2 有何不同？
答：CAPDIS S2 除了具有标准电压检测功能外，还包括两个输出继电器，以及局部放电检测功能（仅限 R5）。这使它能够与其他控制系统（如 IKI-Line）连接，用于定向指示电流故障或与 SCADA 系统进行远程通信。
问：操作员如何确保 CAPDIS 设备正常工作？
答：所有 CAPDIS 设备都有一个可以随时按下的测试按钮。当指示灯指示设备工作正常时，操作员可以相信电压检测信息是准确的。
问：是否有检测断线的功能？
答：CAPDIS 设备可以检测将它们与电容分压器 C1 连接的引线是否断开。这是所有四个版本（R4.5 S 和 S2，以及 R5 S1 和 S2）均提供的附加安全功能。
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
保存期限 22 年, 31 年
-
控制类型 测试按钮
电气特征
-
工作频率 (Hz) 50 – 60
-
电源电压范围 (VAC) 24 – 230
-
电源电压范围 (VDC) 24 – 230
-
工作电压范围 (kV) 53 – 480, 1 – 52
尺寸
-
外壳高度 (mm) 48
-
外壳高度 (in) 1.88, 1.889
-
外壳宽度 (mm) 96
-
外壳宽度 (in) 3.77, 3.779
-
外壳深度 (mm) 37
-
外壳深度 (in) 1.45, 1.456
使用环境
-
存储温度范围 -30 – 75 °C [ -22 – 167 °F ]
-
工组温度范围 -25 – 55 °C [ -13 – 131 °F ]
行业标准
-
与已批准的标准产品兼容 IEC 62271-213
-
IP 等级 IP54
参考编号
-
TE 内部编号 CAT-CAPDIS-SX-R5
