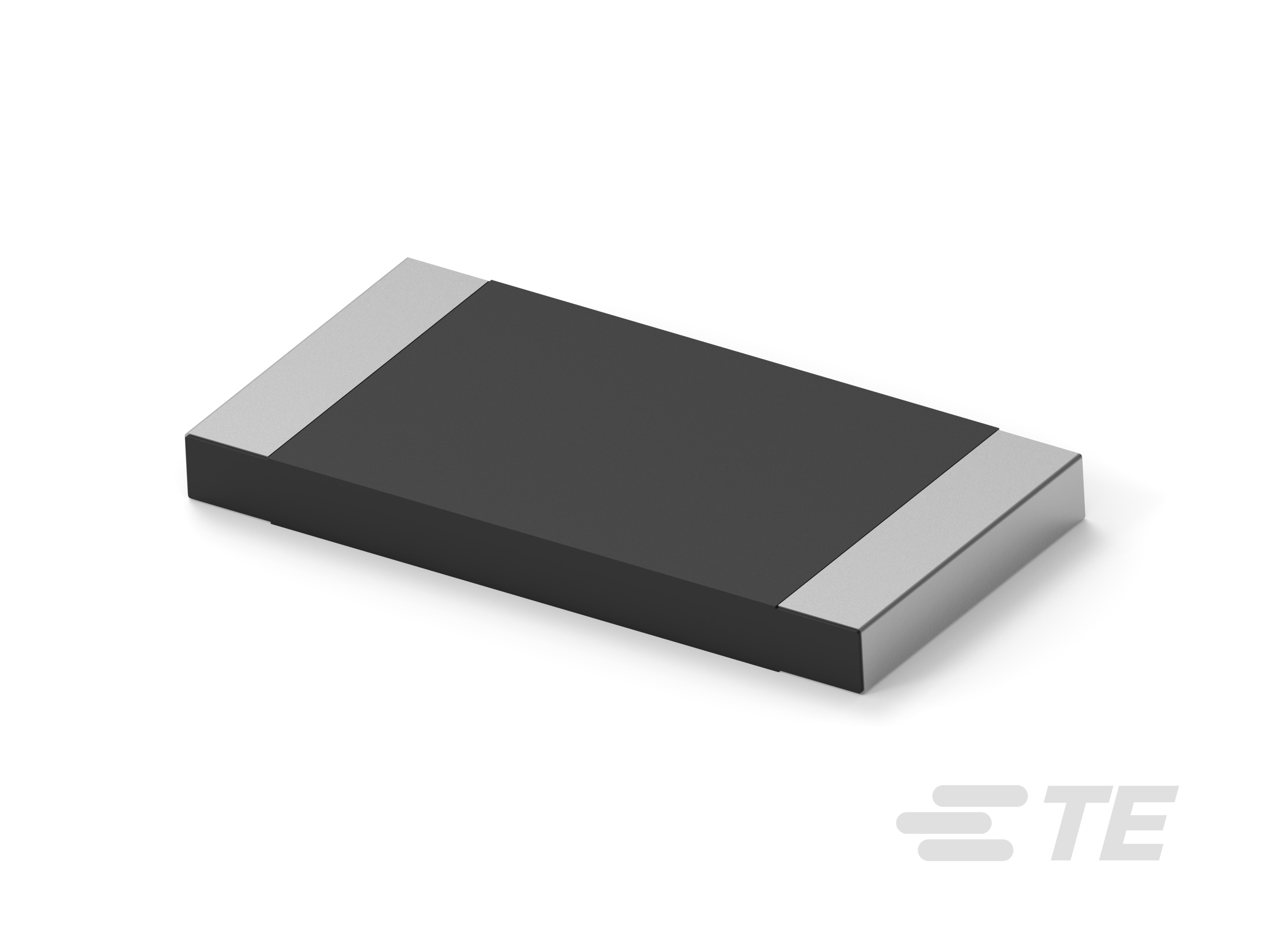

金属芯片电阻器：电流感应

CGS TLR

TLR 系列是一系列高功率金属芯片电阻器，具有特殊的金属电阻元件，是电流传感位置监测的理想选择。这些电阻器电阻低至 0.5 欧姆，满足了低欧姆分流器作为电流传感器的需求。

产品特性

电阻值 (Ω): .0002 | .0005 | .00075 | .001 | .0015 | .002 | .0025 | .003 | .004 | .0045 | .005 | .006 | .0065 | .007 | .008 | .009 | .01 | .011 | .012 | .013 | .015 | .018 | .02 | .022 | .03 | .033 | .075 | .1
电阻器类型 : 低阻电阻器 | 电流传感电阻器
元件类型 : 箔片 | 金属带
封装尺寸代码 : 1050 | 1206 | 1575 | 2010 | 2512
额定功率 (W): 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7

产品	TE 产品编号	文档	电阻器类型	封装尺寸代码	额定功率	电阻值	温度系数	产品高度	产品长度	产品宽度	欧盟 RoHS 符合性	欧盟 ELV 符合性
TLR 2512 3.0W R001 1% 50PPM 2K RL	1879378-2	3D PDF	低阻电阻器	2512	3 W	.001 Ω	±50 ppm/°C	.65 mm	6.35 mm	3.18 mm	-	-
TLR 2512 3.0W R0005 1% 50PPM 2K RL	1879378-3	3D PDF	低阻电阻器	2512	3 W	.0005 Ω	±100 ppm/°C	1.25 mm	6.35 mm	3.18 mm	-	-
TLR 2512 2.0W R0005 1% 50PPM 2K RL	1879378-7	3D PDF	电流传感电阻器	2512	2 W	.0005 Ω	±50 ppm/°C	1.25 mm	6.35 mm	3.18 mm	-	-
TLR 2512 2.0W R00075 1% 50PPM 2K RL	1879378-8	3D PDF	电流传感电阻器	2512	2 W	.00075 Ω	±50 ppm/°C	.75 mm	6.35 mm	3.18 mm	-	-
TLR 2512 2.0W R001 1% 50PPM 2K RL	1879378-9	3D PDF	电流传感电阻器	2512	2 W	.001 Ω	±50 ppm/°C	.65 mm	6.35 mm	3.18 mm	-	-
TLR 2512 2.0W R0015 1% 50PPM 2K RL	1-1879378-0	3D PDF	电流传感电阻器	2512	2 W	.0015 Ω	±50 ppm/°C	.45 mm	6.35 mm	3.18 mm	-	-
TLR 2512 2.0W R002 1% 50PPM 2K RL	1-1879378-1	3D PDF	电流传感电阻器	2512	2 W	.002 Ω	±50 ppm/°C	.35 mm	6.35 mm	3.18 mm	-	-
TLR 2512 2.0W R003 1% 150PPM 2K RL	1-1879378-2	3D PDF	电流传感电阻器	2512	2 W	.003 Ω	±50 ppm/°C	.55 mm	6.35 mm	3.18 mm	-	-
TLR 2512 3.0W R00075 1% 50PPM 2K RL	2-1879378-2	3D PDF	电流传感电阻器	2512	3 W	.00075 Ω	±50 ppm/°C	.75 mm	6.35 mm	3.18 mm	-	-
TLR 2512 3.0W R0015 1% 50PPM 2K RL	2-1879378-3	3D PDF	电流传感电阻器	2512	3 W	.0015 Ω	±50 ppm/°C	.45 mm	6.35 mm	3.18 mm	-	-
TLR 2512 3.0W R002 1% 50PPM 2K RL	2-1879378-4	3D PDF	电流传感电阻器	2512	3 W	.002 Ω	±50 ppm/°C	.35 mm	6.35 mm	3.18 mm	-	-
TLR 2512 1.0W R0005 1% 50PPM 2K RL	2-1879378-6	3D PDF	电流传感电阻器	2512	1 W	.0005 Ω	±50 ppm/°C	1.25 mm	6.35 mm	3.18 mm	-	-
TLR 2512 1.0W R00075 1% 50PPM 2K RL	2-1879378-7	3D PDF	电流传感电阻器	2512	1 W	.00075 Ω	±50 ppm/°C	.75 mm	6.35 mm	3.18 mm	-	-
TLR 2512 1.0W R001 1% 50PPM 2K RL	2-1879378-8	3D PDF	电流传感电阻器	2512	1 W	.001 Ω	±50 ppm/°C	.65 mm	6.35 mm	3.18 mm	-	-
TLR 2512 1.0W R0015 1% 50PPM 2K RL	2-1879378-9	3D PDF	电流传感电阻器	2512	1 W	.0015 Ω	±50 ppm/°C	.45 mm	6.35 mm	3.18 mm	-	-
TLR 2512 1.0W R002 1% 50PPM 2K RL	3-1879378-0	3D PDF	电流传感电阻器	2512	1 W	.002 Ω	±50 ppm/°C	.35 mm	6.35 mm	3.18 mm	-	-
TLR 2512 1.0W R0025 1% 150PPM 2K RL	3-1879378-1	3D PDF	电流传感电阻器	2512	1 W	.0025 Ω	±150 ppm/°C	.65 mm	6.35 mm	3.18 mm	-	-
TLR 2512 1.0W R003 1% 150PPM 2K RL	3-1879378-2	3D PDF	电流传感电阻器	2512	1 W	.003 Ω	±150 ppm/°C	.55 mm	6.35 mm	3.18 mm	-	-
TLR 2512 1.0W R004 1% 100PPM 2K RL	3-1879378-3	3D PDF	电流传感电阻器	2512	1 W	.004 Ω	±100 ppm/°C	.45 mm	6.35 mm	3.18 mm	-	-
TLR 2512 1.0W R005 1% 100PPM 2K RL	3-1879378-4	3D PDF	电流传感电阻器	2512	1 W	.005 Ω	±100 ppm/°C	.35 mm	6.35 mm	3.18 mm	-	-
TLR 2512 1.0W R006 1% 75PPM 2K RL	3-1879378-5	3D PDF	电流传感电阻器	2512	1 W	.006 Ω	±75 ppm/°C	.32 mm	6.35 mm	3.18 mm	-	-
TLR 2512 1.0W R007 1% 75PPM 2K RL	3-1879378-6	3D PDF	电流传感电阻器	2512	1 W	.007 Ω	±75 ppm/°C	.27 mm	6.35 mm	3.18 mm	-	-
TLR 2512 2.0W R0025 1% 150PPM 2K RL	4-1879378-1	3D PDF	电流传感电阻器	2512	2 W	.0025 Ω	±150 ppm/°C	.65 mm	6.35 mm	3.18 mm	-	-
TLR 2512 2.0W R006 1% 75PPM 2K RL	4-1879378-2	3D PDF	电流传感电阻器	2512	2 W	.006 Ω	±75 ppm/°C	.32 mm	6.35 mm	3.18 mm	-	-
TLR 2512 2.0W R007 1% 75PPM 2K RL	4-1879378-3	3D PDF	电流传感电阻器	2512	2 W	.007 Ω	±75 ppm/°C	.27 mm	6.35 mm	3.18 mm	-	-
TLR 2512 2.0W R010 1% 100PPM 2K RL	4-1879378-4	3D PDF	电流传感电阻器	2512	2 W	.01 Ω	±100 ppm/°C	.25 mm	6.35 mm	3.18 mm	-	-
TLRS1050 4.0W R0005 1% 75PPM 3K RL	2176076-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	低阻电阻器	1050	5 W	.0005 Ω	±75 ppm/°C	1.45 mm	10.5 mm	5 mm	-	-
TLRS1050 4.0W R001 1% 60PPM 3K RL	2176076-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	低阻电阻器	1050	4 W	.001 Ω	±60 ppm/°C	.93 mm	10.5 mm	5 mm	-	-
TLRS1050 4.0W R002 1% 100PPM 3K RL	2176076-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	低阻电阻器	1050	4 W	.002 Ω	±100 ppm/°C	1.15 mm	10.5 mm	5 mm	-	-
TLRS1050 3.0W R003 1% 100PPM 3K RL	2176076-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	低阻电阻器	1050	3 W	.003 Ω	±100 ppm/°C	.93 mm	10.5 mm	5 mm	-	-
TLRS1050 2.5W R004 1% 100PPM 3K RL	2176076-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	低阻电阻器	1050	2.5 W	.004 Ω	±100 ppm/°C	.78 mm	10.5 mm	5 mm	-	-
TLRS1575 6.0W R0005 1% 100PPM 2KRL	2176077-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	低阻电阻器	1575	6 W	.0005 Ω	±100 ppm/°C	1.05 mm	15 mm	7.75 mm	-	-
TLRS1575 6.0W R001 1% 100PPM 2KRL	2176077-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	低阻电阻器	1575	6 W	.001 Ω	±100 ppm/°C	.8 mm	15 mm	7.75 mm	-	-
TLRS1575 4.0W R002 1% 100PPM 2KRL	2176077-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	低阻电阻器	1575	4 W	.002 Ω	±100 ppm/°C	.93 mm	15 mm	7.75 mm	-	-
TLRS1575 3.5W R003 1% 100PPM 2KRL	2176077-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	低阻电阻器	1575	3.5 W	.003 Ω	±100 ppm/°C	.78 mm	15 mm	7.75 mm	-	-
TLRS1575 7.0W R0002 1% 50PPM 2KRL	2176077-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	低阻电阻器	1575	7 W	.0002 Ω	±50 ppm/°C	2 mm	15 mm	7.75 mm	-	-
TLR 1206 1.0W R001 1% 50PPM 2K RL	2176117-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	电流传感电阻器	1206	1 W	.001 Ω	±50 ppm/°C	.6 mm	3.2 mm	1.6 mm	-	-
TLR 1206 1.0W R002 1% 50PPM 2K RL	2176117-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	电流传感电阻器	1206	1 W	.002 Ω	±50 ppm/°C	.6 mm	3.2 mm	1.6 mm	-	-
TLR 1206 1.0W R003 1% 50PPM 2K RL	2176117-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	电流传感电阻器	1206	1 W	.003 Ω	±50 ppm/°C	.6 mm	3.2 mm	1.6 mm	-	-
TLR 1206 1.0W R004 1% 50PPM 2K RL	2176117-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	电流传感电阻器	1206	1 W	.004 Ω	±50 ppm/°C	.6 mm	3.2 mm	1.6 mm	-	-
TLR 1206 1.0W R006 1% 50PPM 2K RL	2176117-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	电流传感电阻器	1206	1 W	.006 Ω	±50 ppm/°C	.6 mm	3.2 mm	1.6 mm	-	-
TLR 1206 1.0W R007 1% 50PPM 2K RL	2176117-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	电流传感电阻器	1206	1 W	.007 Ω	±50 ppm/°C	.6 mm	3.2 mm	1.6 mm	-	-
TLR 1206 1.0W R008 1% 50PPM 2K RL	2176117-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	电流传感电阻器	1206	1 W	.008 Ω	±50 ppm/°C	.6 mm	3.2 mm	1.6 mm	-	-
TLR 1206 1.0W R009 1% 50PPM 2K RL	1-2176117-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	电流传感电阻器	1206	1 W	.009 Ω	±50 ppm/°C	.6 mm	3.2 mm	1.6 mm	-	-
TLR 2010 1.5W R001 1% 50PPM 2K RL	2176168-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	电流传感电阻器	2010	1.5 W	.001 Ω	±50 ppm/°C	.6 mm	5.1 mm	2.5 mm	-	-
TLR 2010 1.5W R002 1% 50PPM 2K RL	2176168-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	电流传感电阻器	2010	1.5 W	.002 Ω	±50 ppm/°C	.6 mm	5.1 mm	2.5 mm	-	-
TLR 2010 1.5W R005 1% 50PPM 2K RL	2176168-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	电流传感电阻器	2010	1.5 W	.005 Ω	±50 ppm/°C	.6 mm	5.1 mm	2.5 mm	-	-
TLR 2010 1.5W R006 1% 50PPM 2K RL	2176168-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	电流传感电阻器	2010	1.5 W	.006 Ω	±50 ppm/°C	.6 mm	5.1 mm	2.5 mm	-	-
TLR 2010 1.5W R010 1% 50PPM 2K RL	1-2176168-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	电流传感电阻器	2010	1.5 W	.01 Ω	±50 ppm/°C	.6 mm	5.1 mm	2.5 mm	-	-

概述

TLR 系列是一系列高功率金属芯片电阻器，是电流传感位置监测的理想选择 具有特殊的金属电阻元件。这些电阻器电阻低至 0.5 欧姆，满足了低欧姆分流器作为电流传感器的需求。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

电阻器类型 低阻电阻器 | 电流传感电阻器
元件类型 箔片 | 金属带
封装尺寸代码 1050 | 1206 | 1575 | 2010 | 2512

结构特性

电阻器数量 1

电气特征

工作电压 (V) 200
电阻值 (Ω) .0002 | .0005 | .00075 | .001 | .0015 | .002 | .0025 | .003 | .004 | .0045 | .005 | .006 | .0065 | .007 | .008 | .009 | .01 | .011 | .012 | .013 | .015 | .018 | .02 | .022 | .03 | .033 | .075 | .1
额定功率 (W) 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7
电阻等级 最多 1 kΩ
无源元件容差 (%) 1

端接特性

表面贴装电阻器端接类型焊接
端接数量 2

尺寸

产品高度 (mm) .25 | .27 | .32 | .35 | .45 | .55 | .6 | .65 | .75 | .78 | .8 | .93 | 1.05 | 1.15 | 1.25 | 1.45 | 2
产品高度 (in) .01 | .011 | .013 | .014 | .018 | .022 | .024 | .025 | .029 | .031 | .037 | .041 | .045 | .049 | .057 | .079
产品长度 (mm) 3.2 | 5.1 | 6.35 | 10.5 | 15
产品长度 (in) .126 | .201 | .25 | .413 | .591
产品宽度 (mm) 1.6 | 2.5 | 3.18 | 5 | 7.75
产品宽度 (in) .063 | .098 | .125 | .197 | .305

使用环境

工组温度范围 (°C) -55 – 155 | -55 – 170
温度系数 (ppm/°C) ±100 | ±150 | ±50 | ±60 | ±75

包装特性

封装方法 卷带和卷轴

参考编号

TE 内部编号 CAT-C339-T547B

数据表/目录页

SMD Low Ohmic Current Sense Resistors - Type TLR Series pdf 英文版本
