线绕电阻器：矿物，2.5 Kw

CGS TE

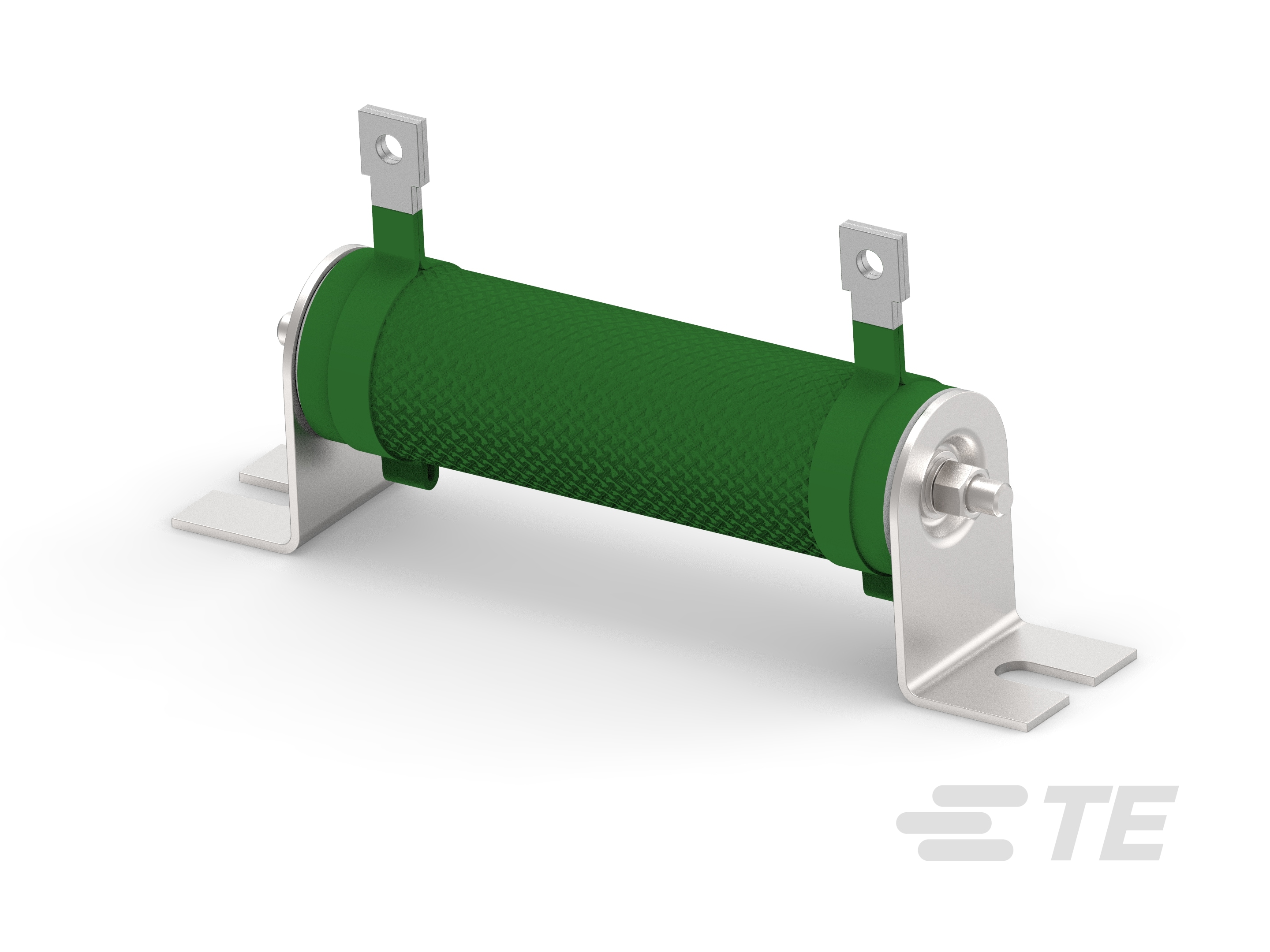

TE 系列是一系列防爆涂层管状陶瓷芯高功率电阻器，采用标准和边缘绕线（波纹）绕组方法，以提高功率处理能力，并提供高达 2.5kW 的损耗能力。

产品特性

电阻器类型 : 功率电阻器
电阻等级 : 1kΩ – 1MΩ | 最多 1 kΩ
电阻值 (Ω): .15 | 1K | 1 | 1.2 | 1.2K | 1.5K | 1.5 | 1.8K | 1.8 | 2.2 | 2.7 | 3.3 | 3.9 | 4.7 | 5.6 | 6.8 | 8.2 | 10 | 12 | 15 | 18 | 22 | 27 | 30 | 33 | 39 | 47 | 56 | 68 | 82 | 100 | 120 | 150 | 180 | 220 | 270 | 300 | 330 | 390 | 470 | 560 | 600 | 680 | 820
额定功率 (W): 50 | 60 | 80 | 100 | 120 | 150 | 200 | 300 | 400 | 500 | 600 | 750 | 1000 | 1200 | 1500 | 2000 | 2500
元件类型 : 线绕式

产品	TE 产品编号	文档	电阻等级	电阻值	额定功率	产品高度	产品长度	产品宽度	欧盟 RoHS 符合性	欧盟 ELV 符合性
TE 50W 1R0 5% Bracket	1879441-1	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	1 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 1R2 5% Bracket	1879441-2	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	1.2 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 1R5 5% Bracket	1879441-3	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	1.5 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 1R8 5% Bracket	1879441-4	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	1.8 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 2R2 5% Bracket	1879441-5	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	2.2 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 2R7 5% Bracket	1879441-6	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	2.7 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 3R3 5% Bracket	1879441-7	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	3.3 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 3R9 5% Bracket	1879441-8	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	3.9 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 4R7 5% Bracket	1879441-9	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	4.7 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 5R6 5% Bracket	1-1879441-0	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	5.6 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 6R8 5% Bracket	1-1879441-1	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	6.8 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 8R2 5% Bracket	1-1879441-2	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	8.2 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 10R 5% Bracket	1-1879441-3	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	10 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 12R 5% Bracket	1-1879441-4	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	12 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 15R 5% Bracket	1-1879441-5	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	15 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 18R 5% Bracket	1-1879441-6	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	18 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 22R 5% Bracket	1-1879441-7	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	22 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 27R 5% Bracket	1-1879441-8	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	27 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 33R 5% Bracket	1-1879441-9	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	33 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 39R 5% Bracket	2-1879441-0	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	39 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 47R 5% Bracket	2-1879441-1	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	47 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 56R 5% Bracket	2-1879441-2	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	56 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 68R 5% Bracket	2-1879441-3	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	68 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 82R 5% Bracket	2-1879441-4	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	82 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 100R 5% Bracket	2-1879441-5	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	100 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 120R 5% Bracket	2-1879441-6	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	120 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 150R 5% Bracket	2-1879441-7	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	150 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 180R 5% Bracket	2-1879441-8	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	180 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 220R 5% Bracket	2-1879441-9	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	220 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 270R 5% Bracket	3-1879441-0	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	270 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 330R 5% Bracket	3-1879441-1	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	330 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 390R 5% Bracket	3-1879441-2	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	390 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 470R 5% Bracket	3-1879441-3	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	470 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 560R 5% Bracket	3-1879441-4	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	560 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 680R 5% Bracket	3-1879441-5	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	680 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 820R 5% Bracket	3-1879441-6	\u4EA7\u54C1\u56FE\u7EB8	最多 1 kΩ	820 Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 1K0 5% Bracket	3-1879441-7	\u4EA7\u54C1\u56FE\u7EB8	1kΩ – 1MΩ	1K Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 1K2 5% Bracket	3-1879441-8	\u4EA7\u54C1\u56FE\u7EB8	1kΩ – 1MΩ	1.2K Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 1K5 5% Bracket	3-1879441-9	\u4EA7\u54C1\u56FE\u7EB8	1kΩ – 1MΩ	1.5K Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 50W 1K8 5% Bracket	4-1879441-0	\u4EA7\u54C1\u56FE\u7EB8	1kΩ – 1MΩ	1.8K Ω	50 W	61 mm	146 mm	28 mm	-	-
TE 60W 1R0 5% Bracket	1879442-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	1 Ω	60 W	61 mm	146 mm	28 mm	-	-
TE 60W 1R2 5% Bracket	1879442-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	1.2 Ω	60 W	61 mm	146 mm	28 mm	-	-
TE 60W 1R5 5% Bracket	1879442-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	1.5 Ω	60 W	61 mm	146 mm	28 mm	-	-
TE 60W 1R8 5% Bracket	1879442-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	1.8 Ω	60 W	61 mm	146 mm	28 mm	-	-
TE 60W 2R2 5% Bracket	1879442-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	2.2 Ω	60 W	61 mm	146 mm	28 mm	-	-
TE 60W 2R7 5% Bracket	1879442-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	2.7 Ω	60 W	61 mm	146 mm	28 mm	-	-
TE 60W 3R3 5% Bracket	1879442-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	3.3 Ω	60 W	61 mm	146 mm	28 mm	-	-
TE 60W 3R9 5% Bracket	1879442-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	3.9 Ω	60 W	61 mm	146 mm	28 mm	-	-
TE 60W 4R7 5% Bracket	1879442-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	4.7 Ω	60 W	61 mm	146 mm	28 mm	-	-
TE 60W 5R6 5% Bracket	1-1879442-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	5.6 Ω	60 W	61 mm	146 mm	28 mm	-	-

概述

TE 系列是一系列防爆涂层管状陶瓷芯高功率电阻器 采用标准和边缘绕线（波纹）绕组方法，以提高功率处理能力，并提供高达 2.5kW 的损耗能力。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

电阻器类型 功率电阻器
元件类型 线绕式

结构特性

电阻器数量 1

电气特征

工作电压 (V) 2500
电阻等级 1kΩ – 1MΩ | 最多 1 kΩ
电阻值 (Ω) .15 | 1K | 1 | 1.2 | 1.2K | 1.5K | 1.5 | 1.8K | 1.8 | 2.2 | 2.7 | 3.3 | 3.9 | 4.7 | 5.6 | 6.8 | 8.2 | 10 | 12 | 15 | 18 | 22 | 27 | 30 | 33 | 39 | 47 | 56 | 68 | 82 | 100 | 120 | 150 | 180 | 220 | 270 | 300 | 330 | 390 | 470 | 560 | 600 | 680 | 820
额定功率 (W) 50 | 60 | 80 | 100 | 120 | 150 | 200 | 300 | 400 | 500 | 600 | 750 | 1000 | 1200 | 1500 | 2000 | 2500
无源元件容差 (%) 5

端接特性

端接数量 2
底盘贴装电阻器端接类型焊片

机械附件

面板安装特性类型 安装支架

尺寸

产品高度 (mm) 61 | 81 | 101 | 119
产品高度 (in) 2.402 | 3.189 | 3.976 | 4.685
产品长度 (mm) 146 | 196 | 226 | 239 | 326 | 350 | 360 | 389 | 465 | 560 | 650
产品长度 (in) 5.748 | 7.717 | 8.898 | 9.409 | 12.835 | 13.779 | 14.173 | 15.315 | 18.307 | 22.047 | 25.591
产品宽度 (mm) 28 | 40 | 50 | 60
产品宽度 (in) 1.102 | 1.575 | 1.969 | 2.362

使用环境

工组温度范围 (°C) -55 – 155
温度系数 (ppm/°C) ±440

包装特性

封装方法 零散零件 - 盒装

参考编号

TE 内部编号 CAT-C339-T2201
