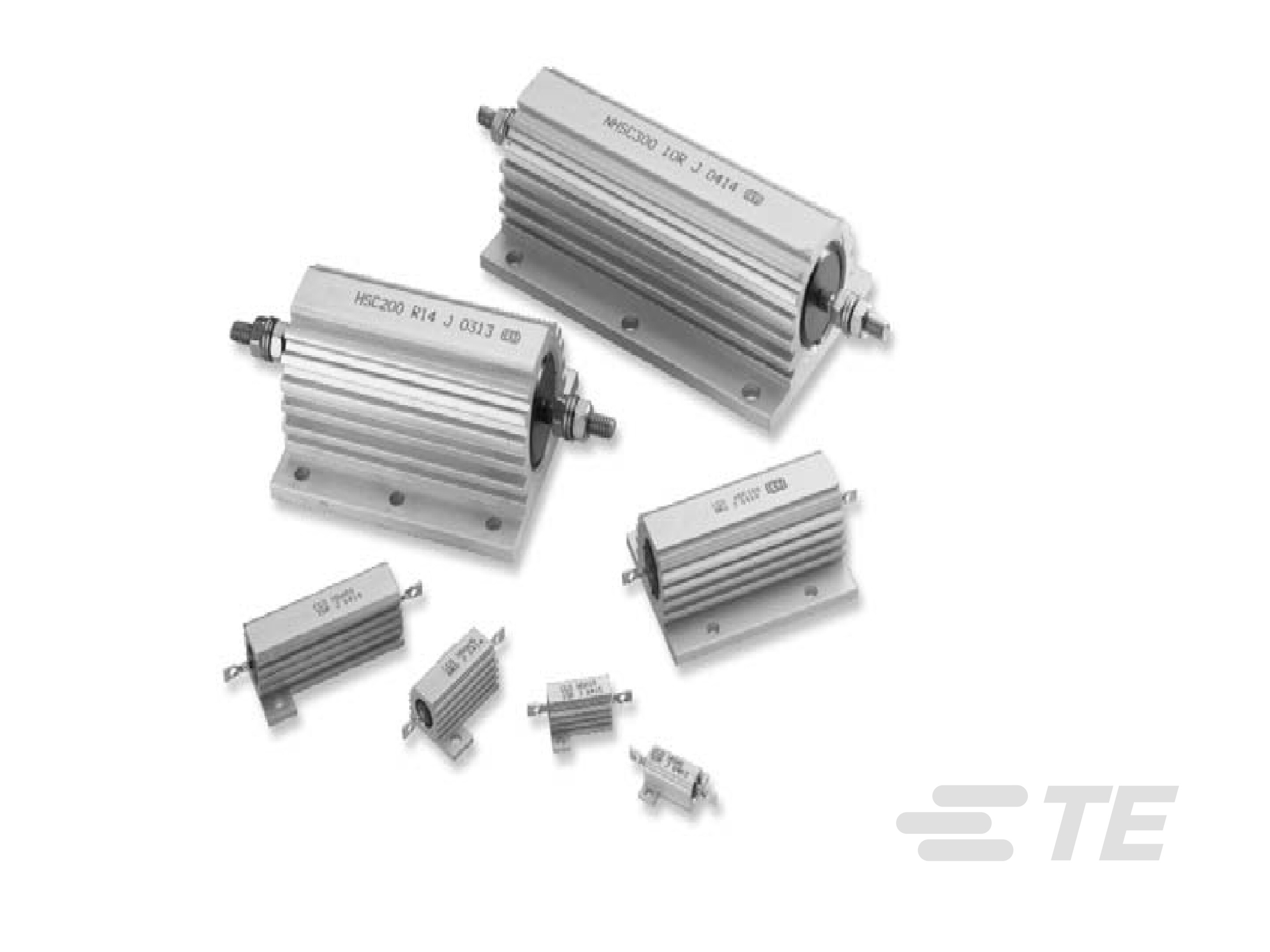

功率电阻器：铝壳体，NHS

功率电阻器：铝壳体，NHS-CAT-C339-H85913C
  • CGS
|
  • CGS HS
HS 系列是一系列极其稳定、高质量的绕线电阻器，在相对较低的表面温度的有限空间内耗散能力高达 300W 的大功率（在合适的散热器上）。
更多 更少

产品特性

  • 电阻器类型: 功率电阻器

  • 端接数量: 2

  • 封装方法: 零散零件 - 托盘

  • 无源元件容差(%): 5

  • 元件类型: 线绕式

概述

HS 系列是一系列极其稳定、高质量的线绕电阻器 在相对较低的表面温度的有限空间内耗散能力高达 300W 的大功率（在合适的散热器上）。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 电阻器类型  功率电阻器

  • 元件类型  线绕式

结构特性

  • 电阻器数量  1

电气特征

  • 工作电压 (VAC) 1900

  • 工作电压 (VDC) 1250, 2500

  • 无源元件容差 (%) 5

  • 电阻等级  最多 1 kΩ

  • 电阻值 (Ω) 1, 1.5, 6.8, 25

  • 额定功率 (W) 50, 150, 200

端接特性

  • 端接数量  2

  • 底盘贴装电阻器端接类型  M6 螺纹螺钉, 焊片

机械附件

  • 面板安装特性类型  带安装孔的凸缘

尺寸

  • 产品高度 (mm) 17, 26, 42

  • 产品高度 (in) .669, 1.024, 1.654

  • 产品长度 (mm) 72.5, 122, 143

  • 产品长度 (in) 2.854, 4.803, 5.629

  • 产品宽度 (mm) 30, 47.5, 73

  • 产品宽度 (in) 1.181, 1.87, 2.874

使用环境

  • 温度系数 (ppm/°C) ±50

包装特性

  • 封装方法  零散零件 - 托盘

参考编号

  • TE 内部编号 CAT-C339-H85913C
