浏览以下产品以查看具体价格

电源线绕电阻器：矿物，CFH

电源线绕电阻器：矿物，CFH-CAT-C339-C339

CGS

|

CGS CFH

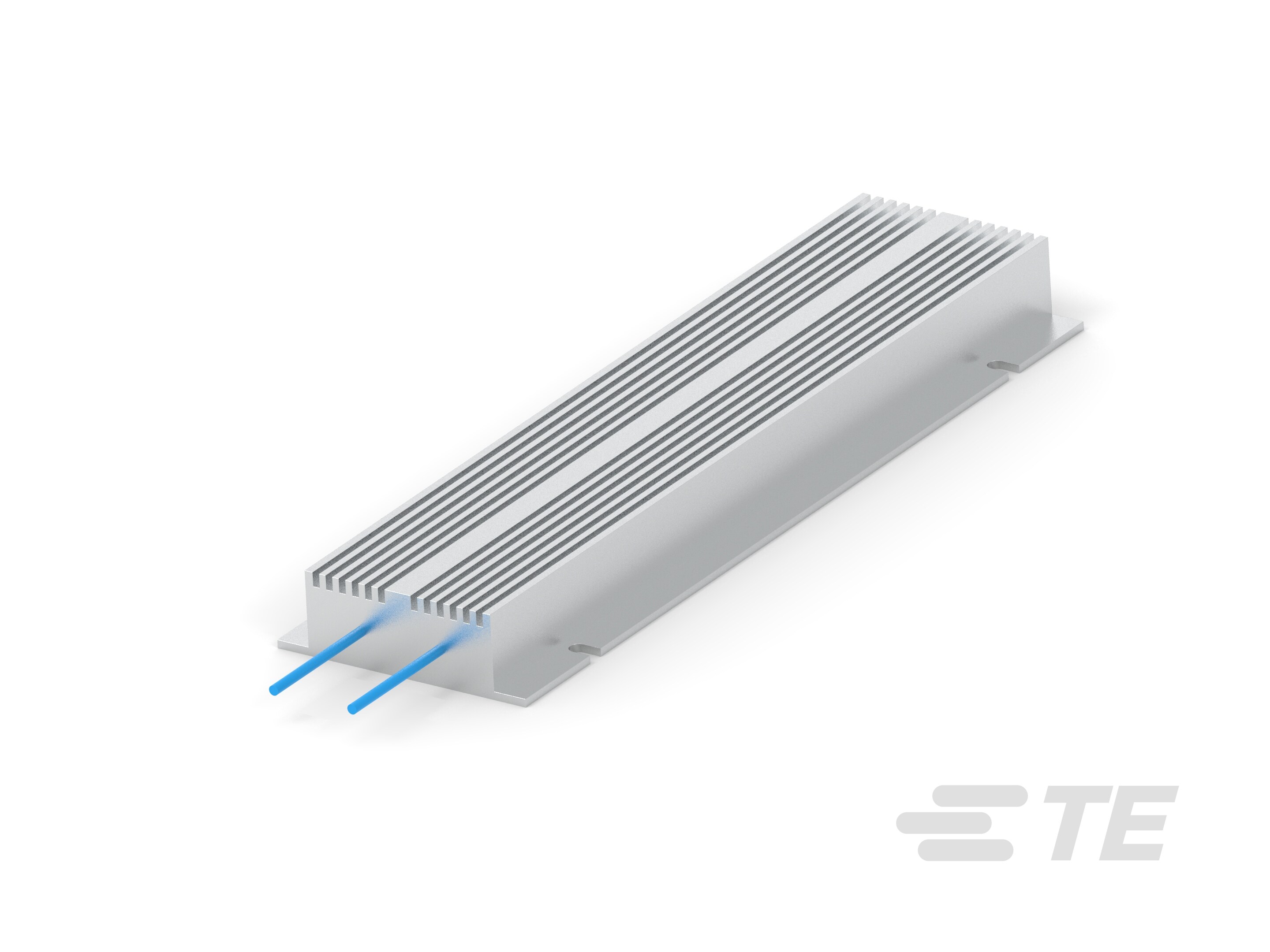

CFH 系列是 IP55 额定高质量铝装功率电阻器，具有 6kV 绝缘介质电强度、1.8kW 功率损耗（安装到合适的散热器时）和高达 24kJ 的电脉冲吸收能力。

产品特性

电阻器类型 : 功率电阻器
电阻等级 : 最多 1 kΩ
电阻值 (Ω): 1.6 | 2.2 | 2.7 | 3.3 | 4.7 | 5.6 | 10 | 17.3 | 22 | 56 | 71.5 | 120 | 220 | 680
额定功率 (W): 500 | 750 | 1000 | 1100 | 1500 | 2200
元件类型 : 线绕式

产品	TE 产品编号	文档	电阻值	额定功率	底盘贴装电阻器端接类型	产品长度
CFH 750 120R 5% 300MM LEADS	1623821-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	120 Ω	1500 W	悬空引线	220 mm
CFH 1100 220R 5% 300mm Leads	1623821-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	220 Ω	2200 W	悬空引线	320 mm
CFH 1100 680R 5% 300mm Leads	1623821-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	680 Ω	2200 W	悬空引线	320 mm
CFH 1100 2R7 5% 300mm Leads	1623821-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	2.7 Ω	2200 W	悬空引线	320 mm
CFH 1100 1R6 5% 300mm Leads	1-1623821-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1.6 Ω	2200 W	悬空引线	320 mm
CFH 1100 5R6 5% 300mm Leads	1-1623821-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	5.6 Ω	2200 W	悬空引线	320 mm
CFH 500 56R 5% 300MM LEADS	1-1623821-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	56 Ω	500 W	定制端接	160 mm
CFH 1100 56R 5% 300MM LEADS	1-1623821-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	56 Ω	2200 W	悬空引线	320 mm
CFH 350 22R 5% 300MM LEADS	1-1623821-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 Ω	750 W	悬空引线	110 mm
CFH 350 2R2 5% 300MM LEADS	1-1623821-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	2.2 Ω	750 W	悬空引线	110 mm
CFH 350 3R3 5% 300MM LEADS	1-1623821-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.3 Ω	750 W	悬空引线	110 mm
CFH 350 4R7 5% 300MM LEADS	2-1623821-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.7 Ω	750 W	悬空引线	110 mm
CFH 350 10R 5% 300MM LEADS	2-1623821-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	10 Ω	750 W	悬空引线	110 mm
CFH 500 2R2 5% 300MM LEADS	2-1623821-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	2.2 Ω	1000 W	悬空引线	160 mm
CFH 1100 71R5 5% 300MM LEADS	2-1623821-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	71.5 Ω	1100 W	定制端接	320 mm
CFH 1100 17R3 5% 300MM LEADS	2-1623821-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	17.3 Ω	2200 W	定制端接	320 mm
CFH 1100 22R 5% 300MM LEADS	2-1623821-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	22 Ω	2200 W	定制端接	320 mm

概述

CFH 系列是 IP55 额定高质量铝装功率电阻器 具有 6kV 绝缘介质电强度、1.8kW 功率损耗（安装到合适的散热器时）和高达 24kJ 的电脉冲吸收能力。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

电阻器类型 功率电阻器
元件类型 线绕式

结构特性

电阻器数量 1

电气特征

工作电压 (V) 1500 | 2500 | 4000
电阻等级 最多 1 kΩ
电阻值 (Ω) 1.6 | 2.2 | 2.7 | 3.3 | 4.7 | 5.6 | 10 | 17.3 | 22 | 56 | 71.5 | 120 | 220 | 680
额定功率 (W) 500 | 750 | 1000 | 1100 | 1500 | 2200
无源元件容差 (%) 5

端接特性

端接数量 2
底盘贴装电阻器端接类型 定制端接 | 悬空引线

机械附件

面板安装特性类型 带安装槽的法兰

尺寸

产品高度 30 mm [ 1.181 in ]
产品长度 (mm) 110 | 160 | 220 | 320
产品长度 (in) 4.331 | 6.299 | 8.661 | 12.598
产品宽度 95 mm [ 3.74 in ]

包装特性

封装方法 零散零件 - 盒装

参考编号

TE 内部编号 CAT-C339-C339

相关资料

数据表/目录页

1309350_PASSIVE_COMPONENT pdf 英文版本
