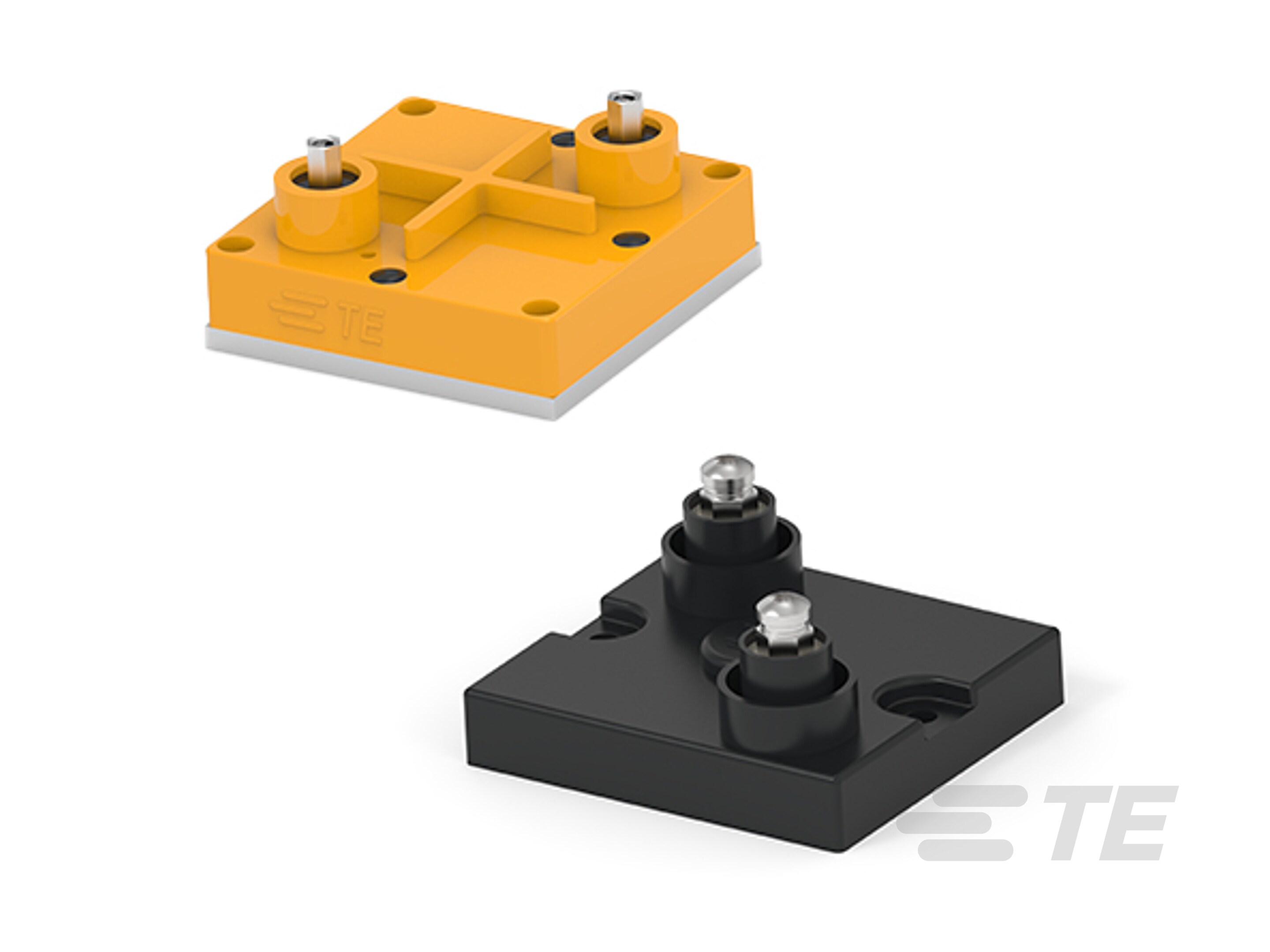

Resistor Power BDS2A – High Power

CGS BDS

厚膜功率电阻器，机箱安装 250W 2 端子标准电路低电感 <40nH

电子版数据手册|

产品特性

电阻器类型 : 功率电阻器
电阻等级 : 1kΩ – 1MΩ, 最多 1 kΩ
电阻值 (Ω): .056, .068, .082, .47, 1K, 1, 1.2, 1.5, 1.8, 2K, 2.2, 2.2K, 2.7, 3.3, 3.9, 4.7, 4.7K, 5.6, 6.8, 8, 8.2, 8.2K, 10, 12, 15, 18, 22, 27, 33, 39, 43, 44, 47, 56, 68, 82, 88, 100, 120, 150, 180, 220, 270, 330, 390, 400, 470, 500K, 560, 680, 820
额定功率 (W): 250, 1000, 2000
元件类型 : 厚膜

产品	TE 产品编号	文档	电阻等级	电阻值	额定功率	温度系数	无源元件容差	封装方法	产品高度	产品长度	产品宽度	欧盟 RoHS 符合性	欧盟 ELV 符合性
BDS 2 A 250 100K 10%	1614770-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1kΩ – 1MΩ	100 Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 100R 10%	1614770-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	100 Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 10R 10%	1614770-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	10 Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 150R 10%	1614770-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	150 Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 15R 10%	1614770-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	15 Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 1K0 10%	1-1614770-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1kΩ – 1MΩ	1K Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 1R0 10%	1-1614770-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	1 Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 220R 10%	1-1614770-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	220 Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 22R 10%	1-1614770-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	22 Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 2R2 10%	1-1614770-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	2.2 Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 3R3 10%	2-1614770-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	3.3 Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 43R 1%	2-1614770-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	43 Ω	250 W	±150 ppm/°C	1 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 44R 10%	2-1614770-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	44 Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 470R 10%	2-1614770-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	470 Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 47R 10%	3-1614770-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	47 Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 4K7 10%	3-1614770-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1kΩ – 1MΩ	4.7K Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 4R7 10%	3-1614770-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	4.7 Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 6R8 10%	3-1614770-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	6.8 Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 88R 10%	4-1614770-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	88 Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 8K2 10%	4-1614770-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1kΩ – 1MΩ	8.2K Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 2K2 10%	4-1614770-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1kΩ – 1MΩ	2.2K Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 8R0 10%	6-1614770-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	8 Ω	250 W	±150 ppm/°C	10 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 1R5 5%	6-1614770-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	1.5 Ω	250 W	±150 ppm/°C	5 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 R47 5%	6-1614770-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	.47 Ω	250 W	±150 ppm/°C	5 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 400R 5%	6-1614770-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	400 Ω	250 W	±150 ppm/°C	5 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 2K0 5%	7-1614770-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1kΩ – 1MΩ	2K Ω	250 W	±150 ppm/°C	5 %	零散零件 - 托盘	36 mm	67 mm	60.25 mm	-	-
BDS 2 A 250 500K 5%	7-1614770-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1kΩ – 1MΩ	500K Ω	250 W	±150 ppm/°C	5 %	零散零件 - 盒装	36 mm	67 mm	60.25 mm	-	-
BDS 2A 250 500K 10%	7-1614770-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	1kΩ – 1MΩ	500K Ω	250 W	±150 ppm/°C	10 %	零散零件 - 盒装	36 mm	67 mm	60.25 mm	-	-
BDS A 1000W R56 10%	2176740-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	.056 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W R68 10%	2176740-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	.068 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W R82 10%	2176740-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	.082 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 1R0 10%	2176740-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	1 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 1R2 10%	2176740-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	1.2 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 1R5 10%	2176740-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	1.5 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 1R8 10%	2176740-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	1.8 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 2R2 10%	2176740-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	2.2 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 2R7 10%	2176740-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	2.7 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 3R3 10%	1-2176740-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	3.3 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 3R9 10%	1-2176740-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	3.9 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 4R7 10%	1-2176740-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	4.7 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 5R6 10%	1-2176740-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	5.6 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 6R8 10%	1-2176740-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	6.8 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 8R2 10%	1-2176740-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	8.2 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 10R 10%	1-2176740-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	10 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 12R 10%	1-2176740-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	12 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 15R 10%	1-2176740-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	15 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 18R 10%	1-2176740-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	18 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 22R 10%	2-2176740-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	22 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 27R 10%	2-2176740-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	27 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-
BDS A 1000W 33R 10%	2-2176740-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	最多 1 kΩ	33 Ω	1000 W	±200 ppm/°C	10 %	Box	39.31 mm	76.2 mm	76.2 mm	-	-

概述

厚膜功率电阻器 机箱安装 250W 2 端子标准电路低电感 <40nH

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

电阻器类型 功率电阻器
元件类型厚膜

结构特性

电阻器数量 1

电气特征

工作电压 (VDC) 2000
电阻等级 1kΩ – 1MΩ, 最多 1 kΩ
电阻值 (Ω) .056, .068, .082, .47, 1K, 1, 1.2, 1.5, 1.8, 2K, 2.2, 2.2K, 2.7, 3.3, 3.9, 4.7, 4.7K, 5.6, 6.8, 8, 8.2, 8.2K, 10, 12, 15, 18, 22, 27, 33, 39, 43, 44, 47, 56, 68, 82, 88, 100, 120, 150, 180, 220, 270, 330, 390, 400, 470, 500K, 560, 680, 820
额定功率 (W) 250, 1000, 2000
无源元件容差 (%) 1, 5, 10

端接特性

端接数量 2
底盘贴装电阻器端接类型 螺纹式端子

机械附件

面板安装特性类型 带安装孔的凸缘

尺寸

产品高度 (mm) 36, 39.31
产品高度 (in) 1.417, 1.548
产品长度 (mm) 67, 76.2
产品长度 (in) 2.638, 3
产品宽度 (mm) 60.25, 76.2
产品宽度 (in) 2.372, 3

使用环境

工组温度范围 (°C) -55 – 85, -55 – 125
温度系数 (ppm/°C) ±150, ±200

包装特性

封装方法 Box, 零散零件 - 托盘, 零散零件 - 盒装

参考编号

TE 内部编号 CAT-C339-B349A

数据表/目录页

4-1773460-6_RESISTIVE_SOLUTIONS_RAIL pdf 英文版本

Resistor Power BDS2A – High Power

产品特性

电阻器类型 : 功率电阻器

电阻等级 : 1kΩ – 1MΩ, 最多 1 kΩ

电阻值 (Ω): .056, .068, .082, .47, 1K, 1, 1.2, 1.5, 1.8, 2K, 2.2, 2.2K, 2.7, 3.3, 3.9, 4.7, 4.7K, 5.6, 6.8, 8, 8.2, 8.2K, 10, 12, 15, 18, 22, 27, 33, 39, 43, 44, 47, 56, 68, 82, 88, 100, 120, 150, 180, 220, 270, 330, 390, 400, 470, 500K, 560, 680, 820

额定功率 (W): 250, 1000, 2000

元件类型 : 厚膜

产品类型特性

电阻器类型功率电阻器

元件类型厚膜

结构特性

电阻器数量 1

电气特征

工作电压 (VDC) 2000

电阻等级 1kΩ – 1MΩ, 最多 1 kΩ

电阻值 (Ω) .056, .068, .082, .47, 1K, 1, 1.2, 1.5, 1.8, 2K, 2.2, 2.2K, 2.7, 3.3, 3.9, 4.7, 4.7K, 5.6, 6.8, 8, 8.2, 8.2K, 10, 12, 15, 18, 22, 27, 33, 39, 43, 44, 47, 56, 68, 82, 88, 100, 120, 150, 180, 220, 270, 330, 390, 400, 470, 500K, 560, 680, 820

额定功率 (W) 250, 1000, 2000

无源元件容差 (%) 1, 5, 10

端接特性

端接数量 2

底盘贴装电阻器端接类型螺纹式端子

机械附件

面板安装特性类型带安装孔的凸缘

尺寸

产品高度 (mm) 36, 39.31

产品高度 (in) 1.417, 1.548

产品长度 (mm) 67, 76.2

产品长度 (in) 2.638, 3

产品宽度 (mm) 60.25, 76.2

产品宽度 (in) 2.372, 3

使用环境

工组温度范围 (°C) -55 – 85, -55 – 125

温度系数 (ppm/°C) ±150, ±200

包装特性

封装方法 Box, 零散零件 - 托盘, 零散零件 - 盒装

参考编号

TE 内部编号 CAT-C339-B349A
