母线热缩管高达 24 kV
- RAYCHEM
- RAYCHEM BPTM

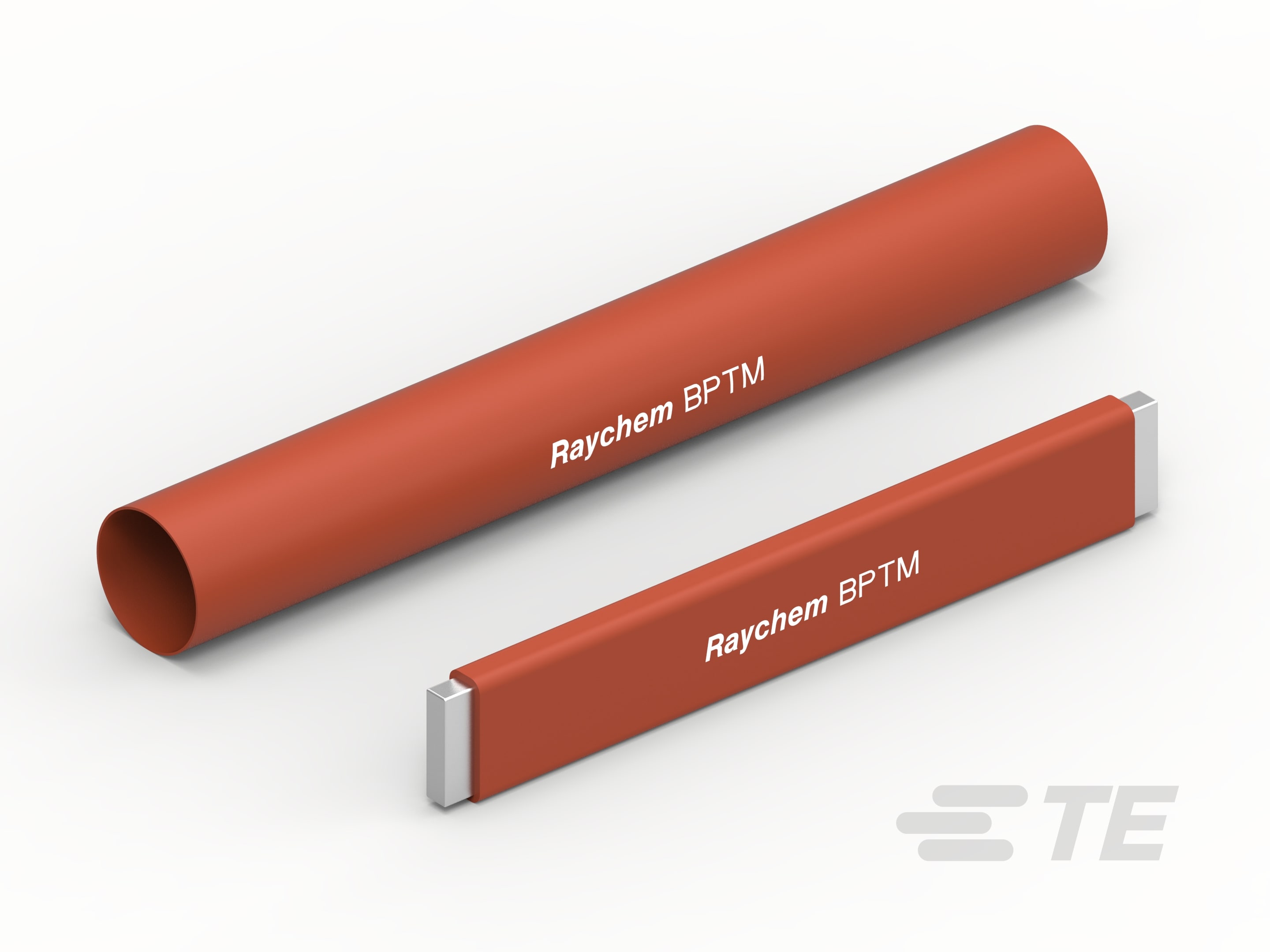

我们的瑞侃 BPTM 母线热缩管是一种中壁管，为变电站和开关装置提供增强绝缘以及闪络和意外放电防护，可承受高达 25 kV 电压。
产品特性
-
产品供货情况 : 中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲
-
电压等级 (kV): ≤ 25
-
原始内径（最小值） (mm): 15, 30, 50, 75, 100, 120, 175, 205, 235
-
原始内径（最小值） (in): .59, 1.18, 1.96, 2.95, 3.93, 4.72, 6.88, 8.07, 9.25
-
收缩后内径（最大值) (mm): 6, 12, 20, 30, 40, 50, 70, 110, 130
-
收缩后内径（最大值) (in): .236, .472, .787, 1.18, 1.57, 1.96, 2.75, 4.33, 5.11
-
收缩率 : 2.5:1
概述
我们的瑞侃 BPTM 母线热缩管在有限空间中尤其有用，可用在圆形和矩形的铜/铝母线上。 在加热时，热缩管会在母线型材上紧缩，从而确保获得所需的最小壁厚。在大规模生产期间，可以使用炉灶轻松安装母线热缩管，或者在现场使用气焊或热气轻松进行安装。
母线热缩管采用无卤素聚合物制成，在高压环境中具有优异的性能，并且可以大大降低发生火灾时的有害和腐蚀效应。
利用这款热缩管，设备设计人员能够轻松减小母线之间的空气间隙，例如在制造需要优先考虑空间问题的开关柜时。母线管提供高达 25kV 的闪络防护。
主要特性
- 即使在持续高温下工作，也能提供卓越的绝缘性能和长期的可靠性
- 适合室内和室外使用
- 出色的抗电痕特性
- 阻燃且无卤素
- 良好的热发射率
- 保存期较长，可以存放在高达 50°C 的温度下，并且性能不会降低
- 符合 REACH 和 RoHS 标准
- 获得 UL 认证
请观看我们的视频，详细了解如何安装母排绝缘管 (BPTM)。
我们的瑞侃绝缘和保护解决方案
常见问题
常见问题解答
问：TE 提供有关瑞侃 BPTM 母线热缩管的安装培训吗？
答：是，我们的 BPTM 母线热缩管培训是我们的绝缘强化系统解决方案培训计划的一部分。详细信息参见 TE.com/trainingcenter。
问：母线热缩管用什么材料制成？
答：母线热缩管由特制的瑞侃热塑性聚合物材料制成，可在母线型材上紧密收缩，确保获得所需的最小壁厚。这种材料是非卤素的，在高压环境下性能良好，在发生火灾时可减小毒性和腐蚀性影响。
问：母线热缩管的主要优点是什么？
答：在大规模生产期间，可以使用炉灶轻松安装瑞侃母线热缩管，或者在现场使用气焊或热气轻松进行安装。BPTM 管可安装在矩形或圆形的铜或铝母线上。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
安装技术 热收缩
电气特征
-
电压等级 (kV) ≤ 25
主体特性
-
主要产品材料 聚烯烃
-
主要产品颜色 红色
-
收缩率 2.5:1
尺寸
-
原始内径（最小值） (mm) 15, 30, 50, 75, 100, 120, 175, 205, 235
-
原始内径（最小值） (in) .59, 1.18, 1.96, 2.95, 3.93, 4.72, 6.88, 8.07, 9.25
-
收缩后内径（最大值) (mm) 6, 12, 20, 30, 40, 50, 70, 110, 130
-
收缩后内径（最大值) (in) .236, .472, .787, 1.18, 1.57, 1.96, 2.75, 4.33, 5.11
使用环境
-
工组温度范围 (°C) 0 – 125
操作/应用
-
兼容设备 汇流条
产品供货情况
-
产品供货情况 中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲
参考编号
-
TE 内部编号 CAT-BPTM
