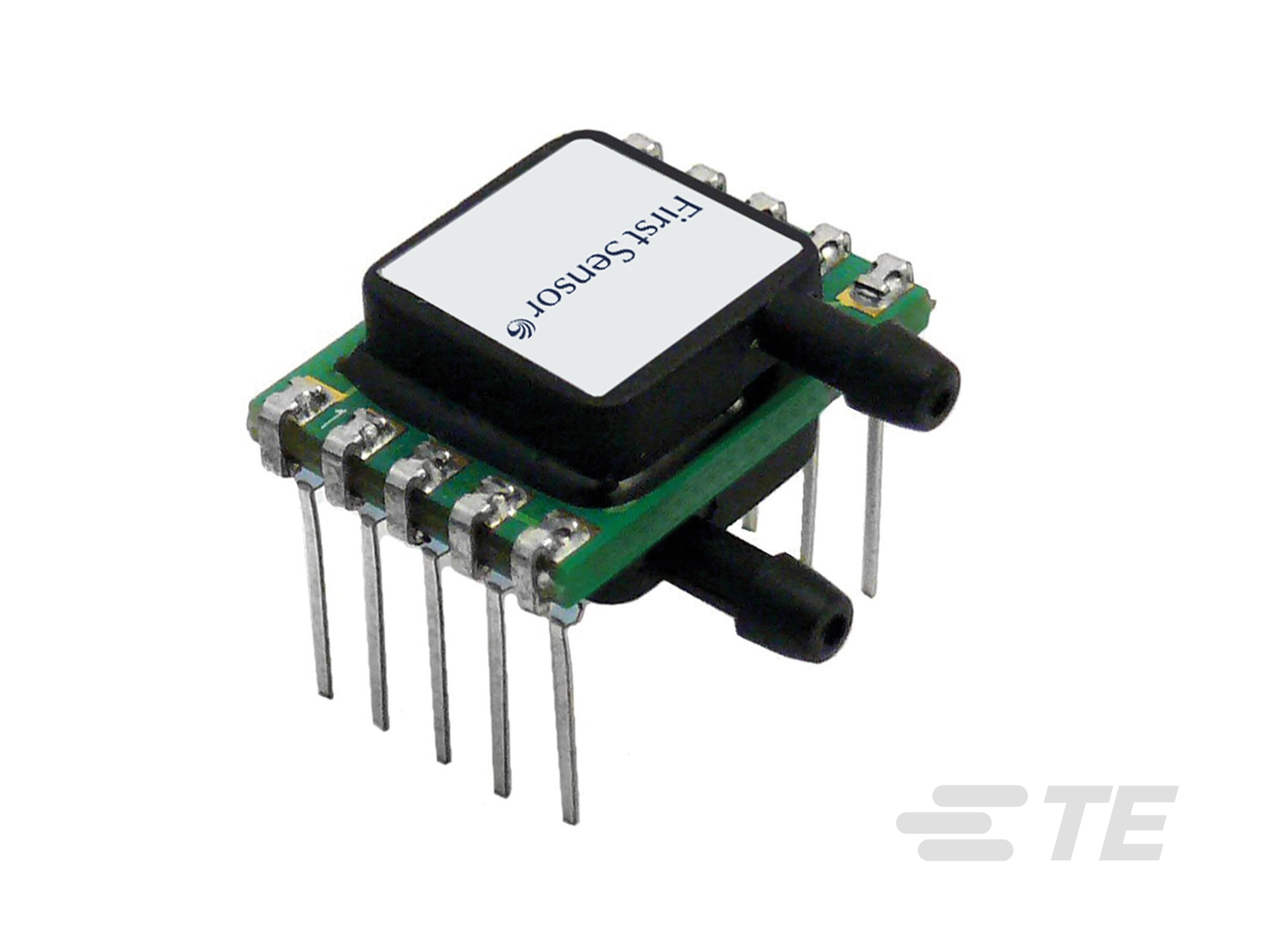

LDE - 低压差数字传感器

First Sensor

First Sensor LDE

LDE 低压差传感器可通过集成在硅传感器芯片中的微流量通道对气体进行热流量测量。

产品特性

压力传感器类型 : 数字压力和高度传感器模块
压力类型 : 差分
压力 (inH2O): .1, .2, .401, .482, .602, 1, 2, 4.01, 5.02, 10.04
压力 (mmHG): .187, .375, .75, .9, 1.12, 1.87, 3.75, 7.5, 9.37, 18.75, 0 – .75, 0 – 3.75, 0 – 2.25, 0 – 1.87
耐压范围 : 2 bar

产品	TE 产品编号	文档	压力	压力	电源电压范围	欧盟 RoHS 符合性	压力
LDES100BF3S; PRES; 100Pa;0,3...2,7V;3Vs	1006938-F	3D PDF	.75 mmHG	.001 bar	2.7 – 3.6 V	-	-	-
LDES500BE3S; PRES; 500Pa;0,3...2,7V;3Vs	1006942-F	3D PDF	3.75 mmHG	.005 bar	2.7 – 3.6 V	-	-	-
LDES100BE3S; PRES; 100Pa;0,3...2,7V;3Vs	1006937-F	3D PDF	.75 mmHG	.001 bar	2.7 – 3.6 V	-	-	-
LDES100UF6S;PRES;0-100Pa;0,5-4,5V;5Vs	1006939-F	3D PDF	0 – .75 mmHG	.001 bar	4.75 – 5.25 V	-	-
LDES050BF3S; PRES; 50Pa;0,3...2,7V;3Vs	1006936-F	3D PDF	.375 mmHG	-	2.7 – 3.6 V	-	-	-
LDES500BF6S; PRES; 500Pa;0,5...4,5V;5Vs	5000658-F	3D PDF	3.75 mmHG	-	4.75 – 5.25 V	-	-
LDES120BE3S; PRES; 120Pa;0,3...2,7V;3Vs	5000647-F	3D PDF	.9 mmHG	.001 bar	2.7 – 3.6 V	-	-	-
LDES025BF6S; PRES; 25Pa;0,5...4,5V;5Vs	5000632-F	3D PDF	.187 mmHG	-	4.75 – 5.25 V	-	-	-
LDES050BF6S; PRES; 50Pa;0,5...4,5V;5Vs	5000638-F	3D PDF	.375 mmHG	-	4.75 – 5.25 V	-	-	-
LDES100BE6S; PRES; 100Pa;0,5...4,5V;5Vs	5000643-F	3D PDF	.75 mmHG	.001 bar	4.75 – 5.25 V	-	-	-
LDES025UF6S; PRES;0..25Pa;0,5...4,5V;5Vs	5000635-F	3D PDF	.187 mmHG	-	4.75 – 5.25 V	-	-	-
LDES150BE3S; PRES; 150Pa;0,3...2,7V;3Vs	5000648-F	3D PDF	1.12 mmHG	.001 bar	2.7 – 3.6 V	-	-	-
LDES250UF3S;PRES;0-250Pa;0,3-2,7V;3Vs	5000654-F	3D PDF	1.87 mmHG	.002 bar	2.7 – 3.6 V	-	-	-
LDES500BE6S; PRES; 500Pa;0,5...4,5V;5Vs	5000656-F	3D PDF	3.75 mmHG	.005 bar	4.75 – 5.25 V	-	-	-
LDEM010UE3S;PRES;0-10mbar;0,3-2,7V;3Vs	5000628-F		7.5 mmHG	.01 bar	2.7 – 3.6 V	-	-	-
LDES025UF3S; PRES;0..25Pa;0,3...2,7V;3Vs	5000634-F	3D PDF	.187 mmHG	-	2.7 – 3.6 V	-	-	-
LDES100BF6S; PRES; 100Pa;0,5...4,5V;5Vs	5000644-F	3D PDF	.75 mmHG	.001 bar	4.75 – 5.25 V	-	-	-
LDES300UE3S;PRES;0-300Pa;0,3-2,7V;3Vs	5000655-F	3D PDF	0 – 2.25 mmHG	-	2.7 – 3.6 V	-	-
LDES025BE6S; PRES; 25Pa;0,5...4,5V;5Vs	5000631-F	3D PDF	.187 mmHG	-	4.75 – 5.25 V	-	-	-
LDES250BF3S; PRES; 250Pa;0,3...2,7V;3Vs	1006940-F	3D PDF	1.87 mmHG	.002 bar	2.7 – 3.6 V	-	-	-
LDES100UE3S; PRES;0-100Pa;0,3...2,7V;3Vs	1014837-F	3D PDF	.75 mmHG	.001 bar	2.7 – 3.6 V	-	-	-
LDES250BE3S; PRES; 250Pa;0,3...2,7V;3Vs	5000649-F	3D PDF	1.87 mmHG	.002 bar	2.7 – 3.6 V	-	-	-
LDES050BE6S; PRES; 50Pa;0,5...4,5V;5Vs	5000637-F	3D PDF	.375 mmHG	-	4.75 – 5.25 V	-	-	-
LDES250BE6S; PRES; 250Pa;0,5...4,5V;5Vs	5000650-F	3D PDF	1.87 mmHG	.002 bar	4.75 – 5.25 V	-	-	-
LDEH005BF6S; PRES; 1250Pa;0,5...4,5V;5Vs	5000626-F	3D PDF	9.37 mmHG	.012 bar	4.75 – 5.25 V	-	-	-
LDEM025UF6S;PRES;0-2500Pa;0,5-4,5V;5Vs	5000629-F	3D PDF	18.75 mmHG	.025 bar	4.75 – 5.25 V	-	-	-
LDES025BE3S; PRES; 25Pa;0,3...2,7V;3Vs	5000630-F	3D PDF	.187 mmHG	-	2.7 – 3.6 V	-	-	-
LDES250UE3S;PRES;0-250Pa;0,3-2,7V;3Vs	5000652-F	3D PDF	0 – 1.87 mmHG	-	2.7 – 3.6 V	-	-
LDEM010BF3S; PRES; 10mbar;0,3...2,7V;3Vs	5000627-F	3D PDF	7.5 mmHG	.01 bar	2.7 – 3.6 V	-	-	-
LDES500UF3S;PRES;0-500Pa;0,3-2,7V;3Vs	5000661-F	3D PDF	3.75 mmHG	.005 bar	2.7 – 3.6 V	-	-	-
LDES050UE3S; PRES;0..50Pa;0,3...2,7V;3Vs	5000639-F	3D PDF	.375 mmHG	-	2.7 – 3.6 V	-	-	-
LDES500UE3S;PRES;0-500Pa;0,3-2,7V;3Vs	5000659-F	3D PDF	0 – 3.75 mmHG	-	2.7 – 3.6 V	-	-
LDES100UF3S;PRES;0-100Pa;0,3-2,7V;3Vs	5000646-F	3D PDF	.75 mmHG	.001 bar	2.7 – 3.6 V	-	-	-
LDES250BF6S; PRES; 250Pa;0,5...4,5V;5Vs	5000651-F	3D PDF	1.87 mmHG	.002 bar	4.75 – 5.25 V	-	-	-
LDES500UE6S;PRES;0-500Pa;0,5-4,5V;5Vs	5000660-F	3D PDF	3.75 mmHG	.005 bar	4.75 – 5.25 V	-	-	-
LDES025UE3S; PRES;0..25Pa;0,3...2,7V;3Vs	5000633-F	3D PDF	.187 mmHG	-	2.7 – 3.6 V	-	-	-
LDES050BE3S; PRES; 50Pa;0,3...2,7V;3Vs	5000636-F	3D PDF	.375 mmHG	-	2.7 – 3.6 V	-	-	-
LDES500BF3S; PRES; 500Pa;0,3...2,7V;3Vs	5000657-F	3D PDF	3.75 mmHG	.005 bar	2.7 – 3.6 V	-	-	-
LDES050UF3S; PRES;0..50Pa;0,3...2,7V;3Vs	5000641-F	3D PDF	.375 mmHG	-	2.7 – 3.6 V	-	-	-
LDES500UF6S;PRES;0-500Pa;0,5-4,5V;5Vs	1006943-F	3D PDF	0 – 3.75 mmHG	-	4.75 – 5.25 V	-	-
LDES050UF6S; PRES;0..50Pa;0,5...4,5V;5Vs	5000642-F	3D PDF	.375 mmHG	-	4.75 – 5.25 V	-	-	-
LDES100UE6S;PRES;0-100Pa;0,5-4,5V;5Vs	5000645-F	3D PDF	.75 mmHG	.001 bar	4.75 – 5.25 V	-	-	-
LDES025BF3S; PRES; 25Pa;0,3...2,7V;3Vs	1006935-F	3D PDF	.187 mmHG	-	2.7 – 3.6 V	-	-	-
LDES250UF6S;PRES;0-250Pa;0,5-4,5V;5Vs	1006941-F	3D PDF	0 – 1.87 mmHG	-	4.75 – 5.25 V	-	-
LDES050UE6S; PRES;0..50Pa;0,5...4,5V;5Vs	5000640-F	3D PDF	.375 mmHG	-	4.75 – 5.25 V	-	-	-
LDES250UE6S;PRES;0-250Pa;0,5-4,5V;5Vs	5000653-F	3D PDF	1.87 mmHG	.002 bar	4.75 – 5.25 V	-	-	-

概述

创新的 LDE 技术具有卓越的灵敏度，尤其是超低压情况下。 与其他基于流量的压力
传感器相比，通过传感器的极低气体流可充分抵抗灰尘污染、湿度影响并适应长管输送。

优势

超低压范围从 25 到 500 Pa（0.1 到 2 inH2O）
基于热微流量测量的压力传感器
高流量阻抗
非常低的流量泄漏
抗灰尘和湿度能力强
使用长热缩管时没有灵敏度损失
校正和温度补偿
独特的偏移自动归零特性可确保出色的长期稳定性
偏移精确度优于 0.2% FS
总精确度优于 0.5% FS
片载温度传感器，模拟输出和数字 SPI 接口
对位置不敏感

应用于

医疗

呼吸机
呼吸量计
CPAP
睡眠诊断设备
雾化器，氧气浓缩器/集中器
吹入器/内窥镜

工业

暖通空调
VAV
过滤器监测
燃烧器控制
燃料电池
漏气检测
燃气计量
通风橱
仪表
安防系统

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

支脚种类 J 种类, 通孔
传感器封装 10 针 DIL, SOIC-10
压力传感器类型 数字压力和高度传感器模块
压力类型差分

电气特征

电源电压范围 (V) 2.7 – 3.6, 4.75 – 5.25

尺寸

产品宽度 17.7 mm [ .696 in ]
产品长度 18.04 mm [ .71 in ]
产品高度 (mm) 10.18, 16.1
产品高度 (in) .4, .633

使用环境

压力 (bar) .001, .002, .005, .01, .012, .025
压力 (psi) .003, .007, .014, .017, .021, .036, .072, .145, .181, .362
工组温度范围 -20 – 80 °C [ -4 – 176 °F ]

操作/应用

输出接口 SPI, 模拟
压力 (inH2O) .1, .2, .401, .482, .602, 1, 2, 4.01, 5.02, 10.04
压力 (mmHG) .187, .375, .75, .9, 1.12, 1.87, 3.75, 7.5, 9.37, 18.75, 0 – .75, 0 – 3.75, 0 – 2.25, 0 – 1.87
耐压范围 2 bar
压力精度 ± 0.5% F.S

包装特性

传感器端口配置 双侧口

其他

传感器选件短管

参考编号

TE 内部编号 CAT-BLPS0092

数据表/目录页
