PCB-Mounted Analog Pressure Sensor

PCB-Mounted Analog Pressure Sensor-CAT-BLPS0040
  • MEAS
|
  • MEAS MS4515

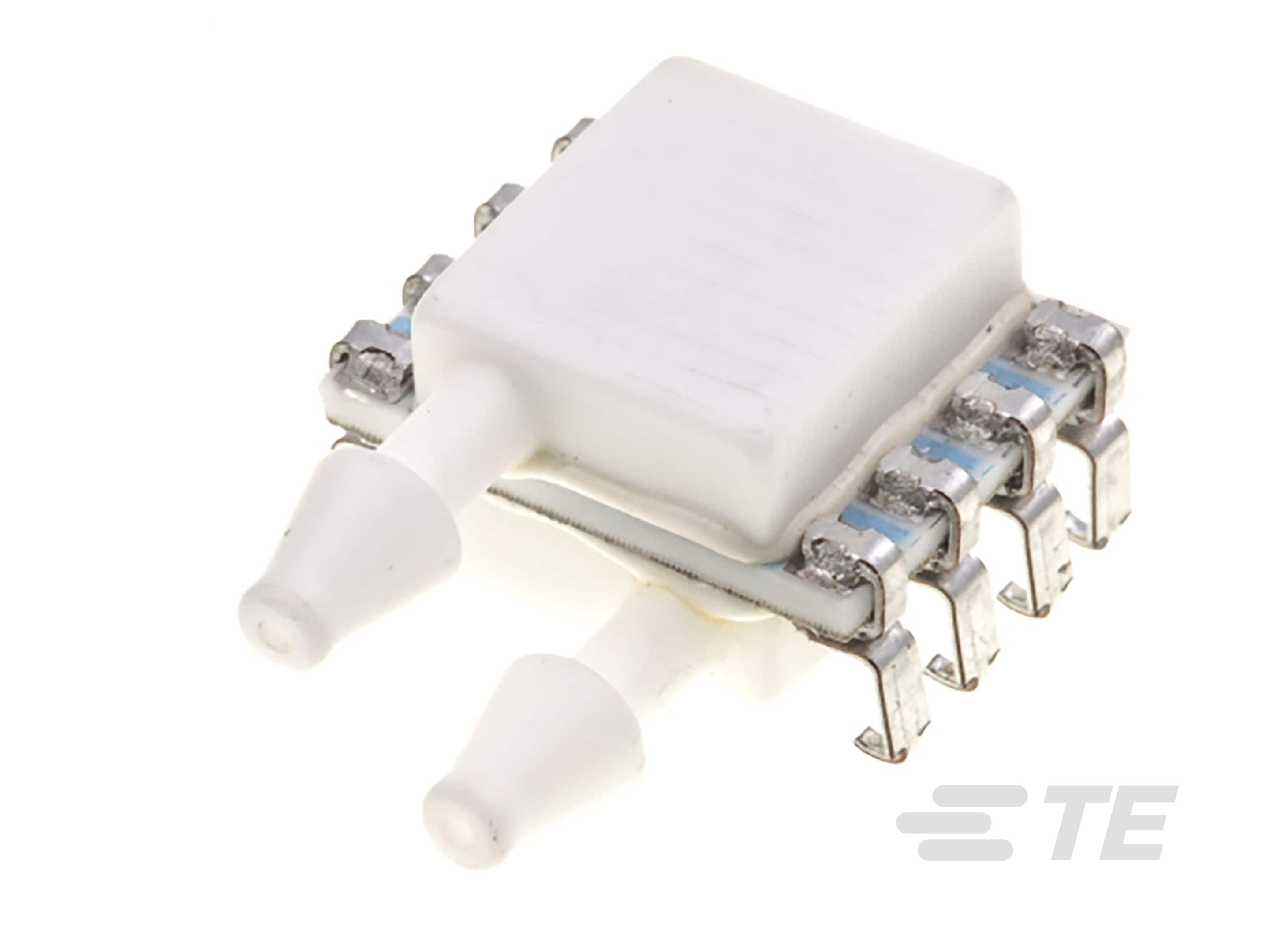

MS4515 是一款小型陶瓷 PCB 安装式差压传感器，可提供模拟输出信号。
更多 更少

产品特性

  • 压力传感器类型 : 模拟压力传感器模块

  • 压力类型 : 差分 | 量规

  • 压力 (mmH2O): 50.8 | 101 | 127 | 254 | 762

  • 压力 (inH2O): 2 | 4 | 5 | 10 | 30

  • 压力 (mmHG): 18.75

  • 耐压范围 : 300 psi | 5X FS

配置产品并获取产品报价

概述

4515 板装式压力传感器采用最新的 CMOS 传感器调理电路制造，树立了新的性价比典范，可满足 OEM 客户最严苛的要求。 MS4515 经过完全校正和温度补偿，总误差范围 (TEB) 不超过补偿压力范围的 1.0%。采用 3.3 或 5.0 Vdc 单端供电，需要一个单独的外部元件以便正常工作。这款坚固耐用的陶瓷传感器支持单端口、顶端口和歧管安装，可以测量 2 至 30 英寸水柱的表压或差压。1/8” 的倒钩引压管可与内径为 3/32” 的管路牢固插接。

优势

  • PCB 安装式压力传感器
  • 压力量程为 2 至 30 英寸水柱
  • 比率放大模拟输出
  • 差表压类型
  • 温度补偿
  • 3.3V 或 5.0 Vdc 电源电压
  • 倒钩引压管
常见问题

常见问题解答

板装式压力传感器是否用于医疗设备？

持续气道正压通气设备等应用使用板装式压力传感器来监控表压、差压和真空压力，以便提高系统性能。 了解 MS4515 等传感器如何应用于 CPAP 应用。



MS4515 等传感器如何应用于无人机应用？

有关无人机传感器的更多信息，请参阅应用说明：无人机传感器。



MS4515 是否可以发出数字输出信号？

有关数字输出信号应用，请参阅 MS4515DO 系列压力传感器。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 支脚种类  通孔

  • 传感器封装  8 针 DIL

  • 压力传感器类型  模拟压力传感器模块

  • 压力类型  差分 | 量规

电气特征

  • 电源电流 (mA) 3

  • 电源电压范围 (V) 3.3 | 5

尺寸

  • 产品宽度 (mm) 9.9 | 17.4

  • 产品宽度 (in) .389 | .685 | .69

  • 产品长度 (mm) 12.4 | 12.7

  • 产品长度 (in) .49 | .5

  • 产品高度 (mm) 7.2 | 9 | 19.5

  • 产品高度 (in) .283 | .35 | .767

使用环境

  • 压力 (bar) .025

  • 压力 (psi) .36 | 1.45 | 300

  • 工组温度范围  -10 – 85 °C [ 14 – 185 °F ]

操作/应用

  • 压力 (mmH2O) 50.8 | 101 | 127 | 254 | 762

  • 压力 (inH2O) 2 | 4 | 5 | 10 | 30

  • 压力 (mmHG) 18.75

  • 耐压范围  300 psi | 5X FS

  • 输出信号类型  10 - 90% Vdc | 10 – 90% Vdc | 5 - 95% Vdc

  • 压力精度  ±0.25% Span

包装特性

  • 传感器端口配置  双侧口 | 顶部端口

其他

  • 传感器选件  凝胶涂层 | 无选项

参考编号

  • TE 内部编号 CAT-BLPS0040
