产品特性
-
产品供货情况 : 中国 | 亚洲 | 全球 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲
-
安装技术 : 修剪螺栓
-
电压等级 (kV): ≤ 42
-
兼容导体材料 : 铜 | 铝
-
导体类型 : 实芯 | 扇形 | 绞线
概述

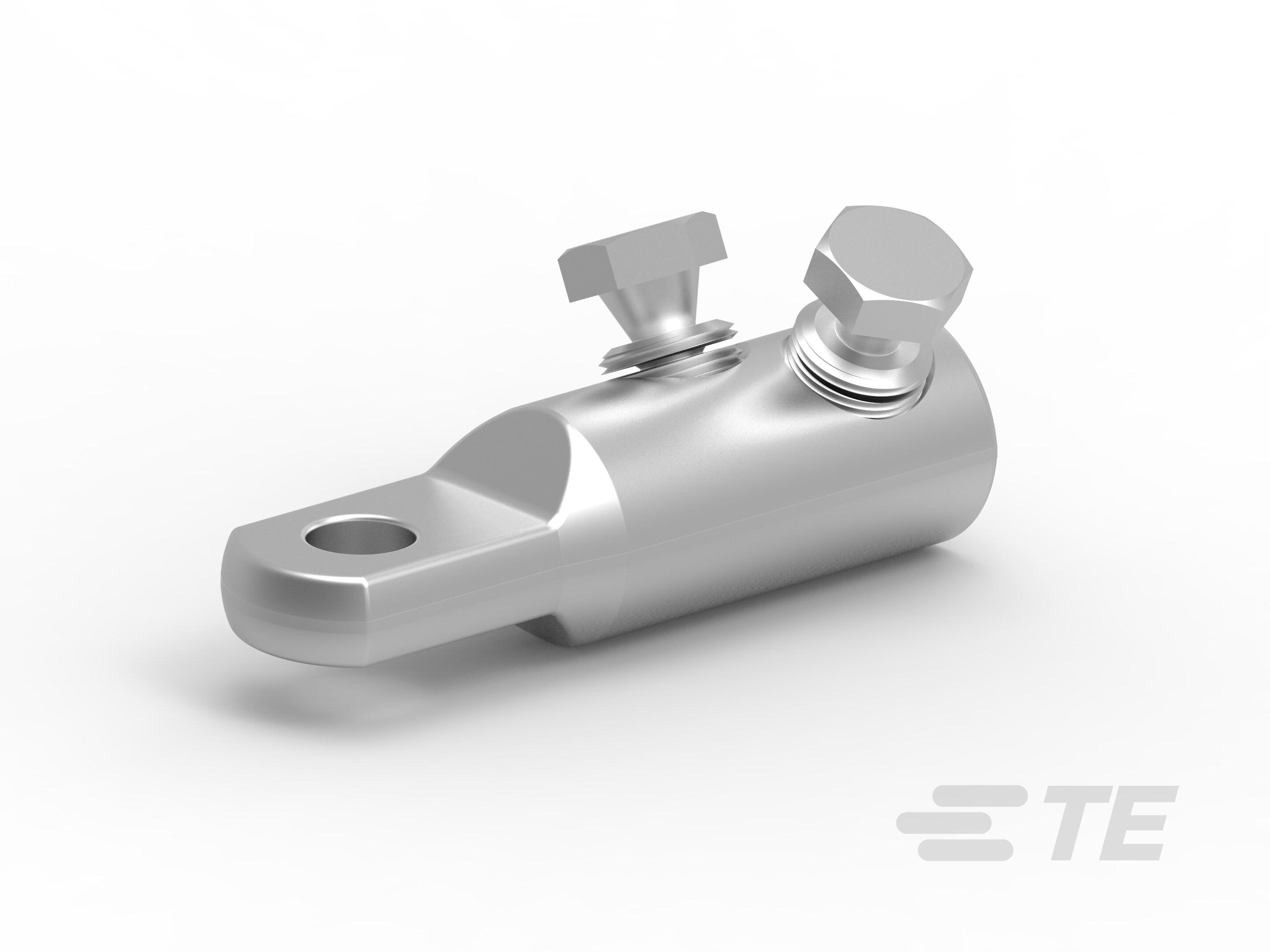

我们的BLMC剪力螺栓端子（带同心接线片） 由镀锡本体、剪力螺栓及用于适配小截面导体的内衬套组成。这些接触螺栓采用特种铝合金制成，属于双剪力头螺栓，并配有外六角螺栓头。
螺栓表面经过特殊高润滑剂处理。接触螺栓的螺栓头一旦剪断，便无法拆卸。
剪力螺栓端子的本体采用高强度、镀锡铝合金材料制成。导体孔的内表面带有沟槽。
我们的机械式螺栓端子适用于室内及室外环境，并提供16mm规格的接线片安装孔径。
关键特性
- 应用范围广泛
- 结构设计紧凑
- 几乎适用于所有类型及材质的导体
- 扭矩控制式剪力螺栓确保实现优良的电气接触效果
- 使用标准套筒扳手即可轻松完成安装
- 经过预工程设计，可完美适配最高42 kV的中压电缆附件
- 已通过符合IEC 61238-1 A级标准的测试认证
带同心接线片的剪力螺栓端子
改善电网连接
我们的机械式连接器系列
常见问题
常见问题
问：TE带有同心接片的剪断螺栓端子是由什么材质制成的？
答：我们的剪断螺栓端子由镀锡铝合金本体及铝合金剪断螺栓组成。
问：带有同心接片的剪断螺栓端子主要用于什么场合？
答：我们的铝制剪断螺栓端子主要用于连接铝导体或铜导体与铝母排或铜母排。
问：该如何安装这种铝制剪断螺栓端子？
答：只需使用一把标准扳手即可拧紧该剪断螺栓端子，且其紧固扭矩是可控的。
问：这种剪断螺栓端子的最大载流能力是多少？
答：我们的剪断螺栓端子的载流能力受限于所连接导体的最大载流能力。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
螺钉尺寸 M12 | M14 | M16
-
安装技术 修剪螺栓
结构特性
-
螺栓数量 1 | 2 | 3 | 4
电气特征
-
电压等级 (kV) ≤ 42
主体特性
-
兼容导体材料 铜 | 铝
-
导体类型 实芯 | 扇形 | 绞线
-
主要产品材料 铝
尺寸
-
螺栓头尺寸（对边） (mm) 13 | 19 | 22 | 27
-
内径范围 (mm) 12.8 | 19.5 | 20 | 44
-
内径范围 (in) .5 | .76 | .79 | 1.73
-
兼容导体直径范围 (AWG/kcmil) 300 – 500 | 4/0 – 300 | 4/0 – 500 | 4 – 2 | 4 – 2/0 | 4 – 4/0 | 500 – 600
-
兼容的导体截面范围 (mm²) 10 – 50 | 16 – 95 | 25 – 95 | 25 – 35 | 25 – 70 | 95 – 240 | 95 – 150 | 150 – 240 | 150 – 300 | 150 – 185 | 185 – 400 | 240 – 400 | 240 – 300 | 500 – 630 | 800 | 1000
-
掌孔直径 12.3 | 15 | 16.3 | 17
操作/应用
-
电源元件应用类型 室内使用 | 室外使用
-
机械式连接器产品类型 修剪螺栓终端盒 | 剪切螺栓连接器
行业标准
-
与已批准的标准产品兼容 IEC 61238-1 A 类
产品供货情况
-
产品供货情况 中国 | 亚洲 | 全球 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲
其他
-
导体规格类型 公制
