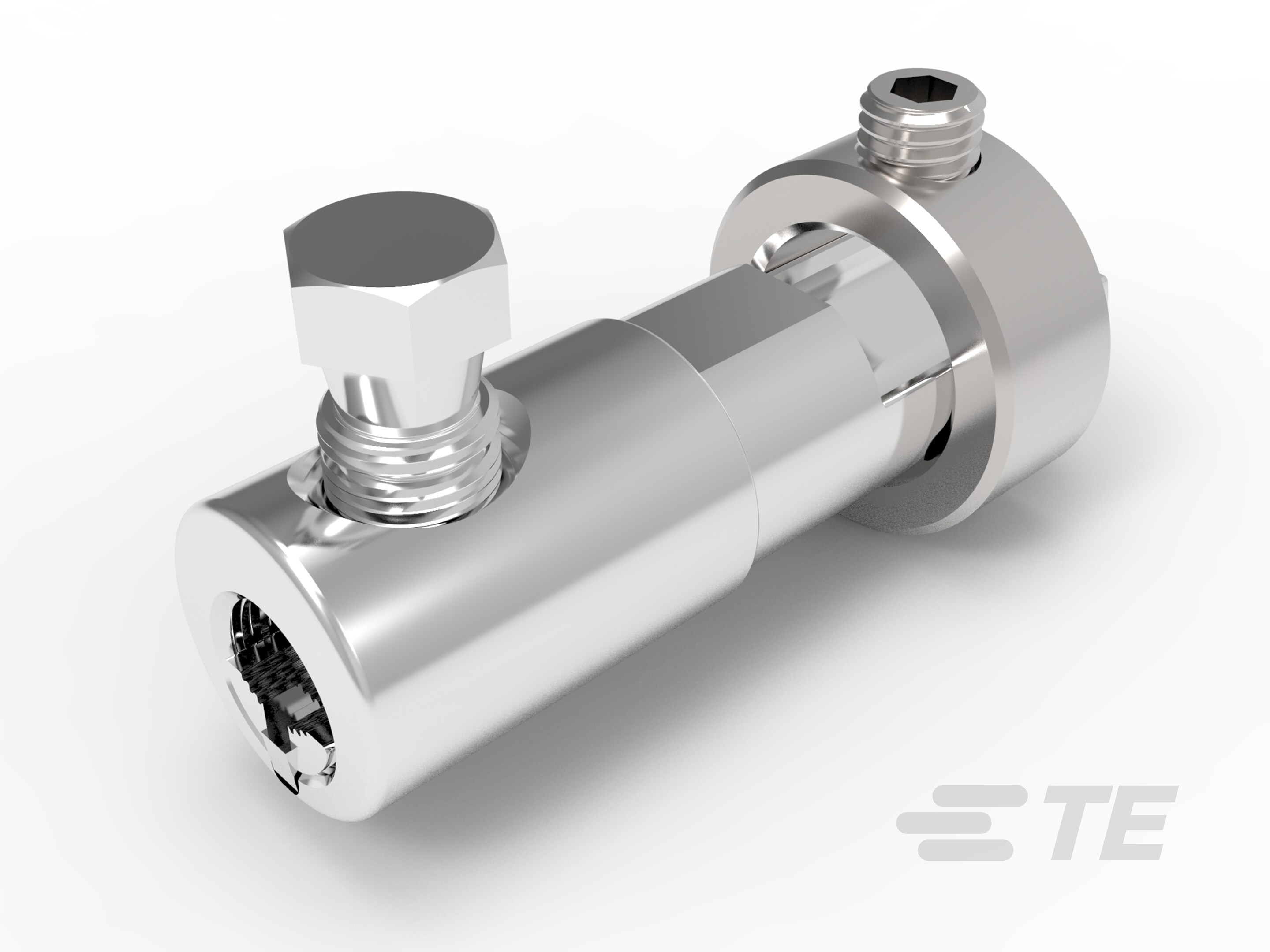

Mechanical Shear Bolt Terminal Lugs

Mechanical Shear Bolt Terminal Lugs-CAT-BLMC-MFX
  • SIMEL
|
  • SIMEL BLMC
用于连接到具有实心插针的开关装置的机械安全螺栓终端盒 (BLMC) 适用于中压应用。
更多 更少
联系我们

产品特性

  • 产品供货情况 : 全球

  • 安装技术 : 修剪螺栓

  • 电压等级 (kV): ≤ 42

  • 兼容导体材料 : 铜 | 铝

  • 导体类型 : 实芯 | 扇形 | 绞线

概述

只需两个规格的接线片，就能够覆盖从 16 mm2 到 240 mm2 导线的应用， 这可以简化您的库存要求。它们可用于连接直径为 12、14 或 16mm 的开关装置铜插针。



接线片本体和插入件由高强度镀锡铝合金制成。导线孔和插入件的内部表面在制造阶段有凹槽，以提供出色的电气接触性能。



所有铝合金接触螺栓都有修剪头；剪掉这些螺栓头后，无法拆卸螺栓。

通过以下方法连接到开关装置的实心插针：使用不锈钢固定环和螺钉将接线片的 V 形掌拧紧到实心插针上。固定环被设计为不会在安装过程中脱落（虽然固定环可以自由旋转 +/-45°）。



固定环螺钉配有常规螺栓，因此可拆卸。如果需要，此功能可灵活地断开电缆接线片与开关装置的连接。



BLMC 符合 IEC 61238-1 A 级要求。

主要特性

  • 只需两个接线片规格即可覆盖广阔的应用范围，从而简化您的库存要求
  • 可与几乎所有类型的导线和材料一起使用
  • 扭矩控制剪头螺栓可确保良好的电气接触
  • 可使用标准工具轻松安装
  • 具有预构造设计，可完美安装在具有实心插针的中压开关装置（包括 Magnefix 开关装置）上

了解更多

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 安装技术  修剪螺栓

结构特性

  • 表观检查  是

  • 螺栓数量  2

电气特征

  • 电压等级 (kV) ≤ 42

主体特性

  • 兼容导体材料  铜 | 铝

  • 导体类型  实芯 | 扇形 | 绞线

  • 主要产品材料  铝

  • 阻塞  是

尺寸

  • 螺栓头尺寸（对边） (mm) 13

  • 内径范围 (mm) 22

  • 兼容导体直径范围 (AWG/kcmil) 1/0 – 4/0 | 4/0 – 500 | 4 – 2 | 4 – 2/0 | 4 – 4/0

  • 兼容的导体截面范围 (mm²) 10 – 50 | 16 – 95 | 25 – 95 | 25 – 35 | 25 – 70 | 50 – 95 | 95 – 240

  • 掌孔直径  16.3

操作/应用

  • 电源元件应用类型  室内使用 | 室外使用

  • 机械式连接器产品类型  修剪螺栓终端盒

行业标准

  • 与已批准的标准产品兼容  IEC 61238-1 A 类

产品供货情况

  • 产品供货情况  全球

其他

  • 导体规格类型  公制

参考编号

  • TE 内部编号 CAT-BLMC-MFX
