电力线路鸟类保护装置

电力线路鸟类保护装置-CAT-BCIC-RAPC
  • RAYCHEM
我们的 Raychem BCIC-RAPC 电线防鸟装置用于防止鸟类和猛禽触电死亡。这些装置安装在高架电线上，可防止鸟的翅膀碰到电线或地面元件。
更多 更少
联系我们

产品特性

  • 产品供货情况 : 中国 | 亚洲 | 全球 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿

  • 安装技术 : 冷缩带电安装 | 冷应用

  • 电压等级 (kV): ≤ 35 | ≤ 36

  • 绝缘保护罩产品类型 : 绝缘子外壳 | 鸟类保护电容器

  • 兼容设备 : 双插针 | 夹头 | 导体 | 柱绝缘子 | 水平柱 | 线路针/插针 | 终端

概述
我们的 Raychem 防鸟装置可防止鸟碰触中压配电线路而导致鸟亡断电的有害后果。

我们的 Raychem 电线防鸟装置为带电安装配电线路保护罩，旨在防止猛禽导致中压配电线路断电。 这款防鸟装置采用双材料设计，适合针式、水平和耐张终端型绝缘子应用上的带电安装。主保护罩具有内置式刚性卡箍，可提供可靠的机械固定。在尺寸为 6 到 795 kcmil 的导线上提供高达 10 英尺的覆盖率。延伸臂设计为嵌套在减振器上，不会对减振器造成任何干扰，并且内扣在猛禽保护罩上。借助这种模块化设计，延伸臂可以利用集成式锁定系统延伸覆盖范围，使之超越单臂覆盖范围。

Raychem 防鸟装置主罩适合各种陶瓷型和聚合物型绝缘体，而不会干扰绝缘体的 BIL 水平。利用柔性中央保护罩可将导线按照与任一轴形成最大 30° 的角度从绝缘子中引出，且无需修剪保护罩。

Raychem 终端保护罩还具有测距设计，允许从顶部和底部引出电缆。



bar

主要特性

  • 可靠的故障防护
  • 快速通用安装
  • 高性能材料
  • 加固型耐电痕、抗紫外线聚合物
  • 极端条件下长久保持性能
bar

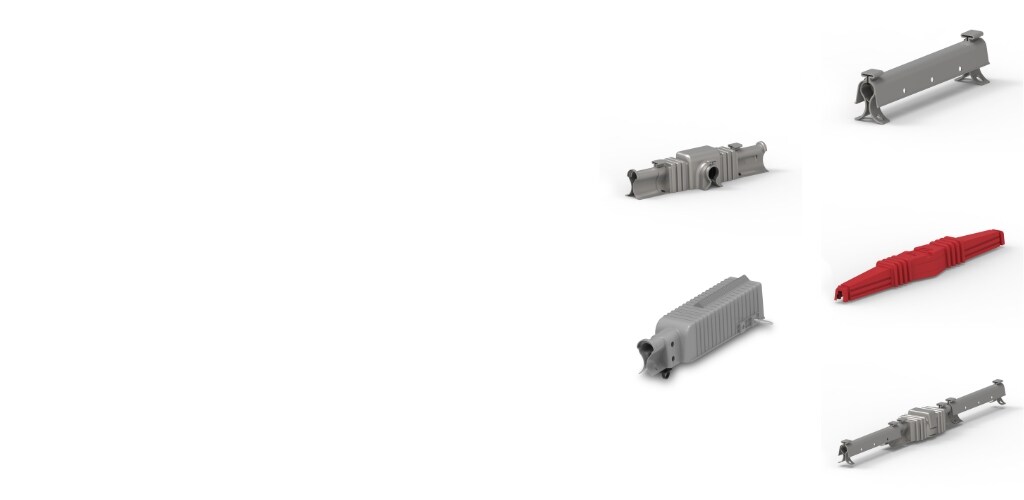

电线防鸟装置

减少因动物导致的断电

bar
  1. 猛禽保护罩（英文版）

TE Connectivity 的绝缘强化系统猛禽保护罩可以防止猛禽接触到中压配电线路。BCIC 猛禽保护罩和 BCAC 延伸臂的安装简单便捷。

猛禽保护罩
bar

我们的 Raychem 绝缘和保护解决方案

可靠的电网连接网络研讨会系列

加入我们的技术专家团队，他们在我们的网络研讨会系列中提出了可应对配电网络挑战的解决方案。
野生动物及资产保护

应用

野生动物及资产保护解决方案

Over 25% of all power outages are caused by wildlife and vegetation interfering with electrical equipment. Installing TE insulating solutions can help prevent most wildlife and vegetation induced outages.

野火图像

应用

防火

了解如何防止野火和丛林火灾的发生。

能源市场分销商

按国家/地区查看我们的能源市场授权分销商。
常见问题

常见问题解答

问：TE 提供有关 Raychem BCIC-RAPC 电线防鸟装置的安装培训吗？

答：是，电线防鸟装置是我们的绝缘强化系统解决方案培训计划的一部分。详细信息参见 TE.com/trainingcenter



问：：电线防鸟装置用什么材料制成？

答：我们的电线防鸟装置利用了我们的 Raychem 刚性和柔性抗电痕绝缘材料组合。这种组合可实现多功能且坚固的设计，同时确保产品使用寿命长。



问：我们的电线防鸟装置的主要优势是什么？

答：我们的电线防鸟装置可消除常常因猛禽/鸟导致的中压高架配电线路中断。柔性设计提供了利用集成式锁定系统将覆盖范围延伸到单臂以外的能力。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 安装技术  冷缩带电安装 | 冷应用

  • 绝缘保护罩产品类型  绝缘子外壳 | 鸟类保护电容器

  • 绝缘体类型/ANSI  55-2,55-3,55-4,55-5 | 55-4,55-5,57-2 | 55-5,55-6,55-7,56-1,56-2,56-3 | 56-1,55-6,55-7 | 拉力绝缘子 | 水平柱 | 聚合物或陶瓷 | 陶瓷 | 陶瓷（水平）>35 kV | 陶瓷（水平）：25 – 35 kV | 顶部钳式聚合物

结构特性

  • 表观检查  否

电气特征

  • 电压等级 (kV) ≤ 35 | ≤ 36

主体特性

  • 主要产品颜色  灰色 | 红色 | 透明

  • 绝缘子材料  聚合物 | 陶瓷 | 陶瓷/玻璃

  • 主要产品材料  PET-G | 交联聚乙烯 | 交联聚烯烃 | 聚烯烃

尺寸

  • 绝缘覆盖 (mm) 508 | 533 | 609.6 | 685.8 | 775 | 787 | 812.8 | 1041.4 | 1066.8 | 1079.5 | 1219.2 | 1390.4 | 1397 | 1549 | 2108.2 | 2133.6

  • 绝缘覆盖 (in) 20 | 21 | 24 | 27 | 30.5 | 31 | 32 | 41 | 42 | 42.5 | 48 | 55 | 61 | 76 | 83 | 84

  • 绝缘体外部挡板的直径范围 (mm) 91.44 – 190.5 | 129 | 165

  • 绝缘体外部挡板的直径范围 (in) 3.6 – 7.5 | 5.1 | 6.5

  • 兼容导体直径范围 (AWG/kcmil) 6 – 556 | 6 – 795

  • 兼容的导体截面范围 (mm²) 13.3 – 402.8 | 13.3 – 281.3 | 16 – 630

  • 兼容导体直径范围  4 – 22 mm [ .16 – .89 in ]

使用环境

  • 工组温度范围 (°C) -40 – 105 | 0 – 105 | 0 – 90

  • 工组温度范围 (°F) -40 – 221 | 32 – 194 | 32 – 221

操作/应用

  • 电源元件应用类型  开销 | 架空分配 | 配线

  • 兼容设备  双插针 | 夹头 | 导体 | 柱绝缘子 | 水平柱 | 线路针/插针 | 终端

行业标准

  • UL 阻燃性等级  UL 94V-0

  • 与机构/标准产品兼容  RUS

产品供货情况

  • 产品供货情况  中国 | 亚洲 | 全球 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿

参考编号

  • TE 内部编号 CAT-BCIC-RAPC
