带观察孔的套管连接防护罩
- RAYCHEM
- RAYCHEM BCAC

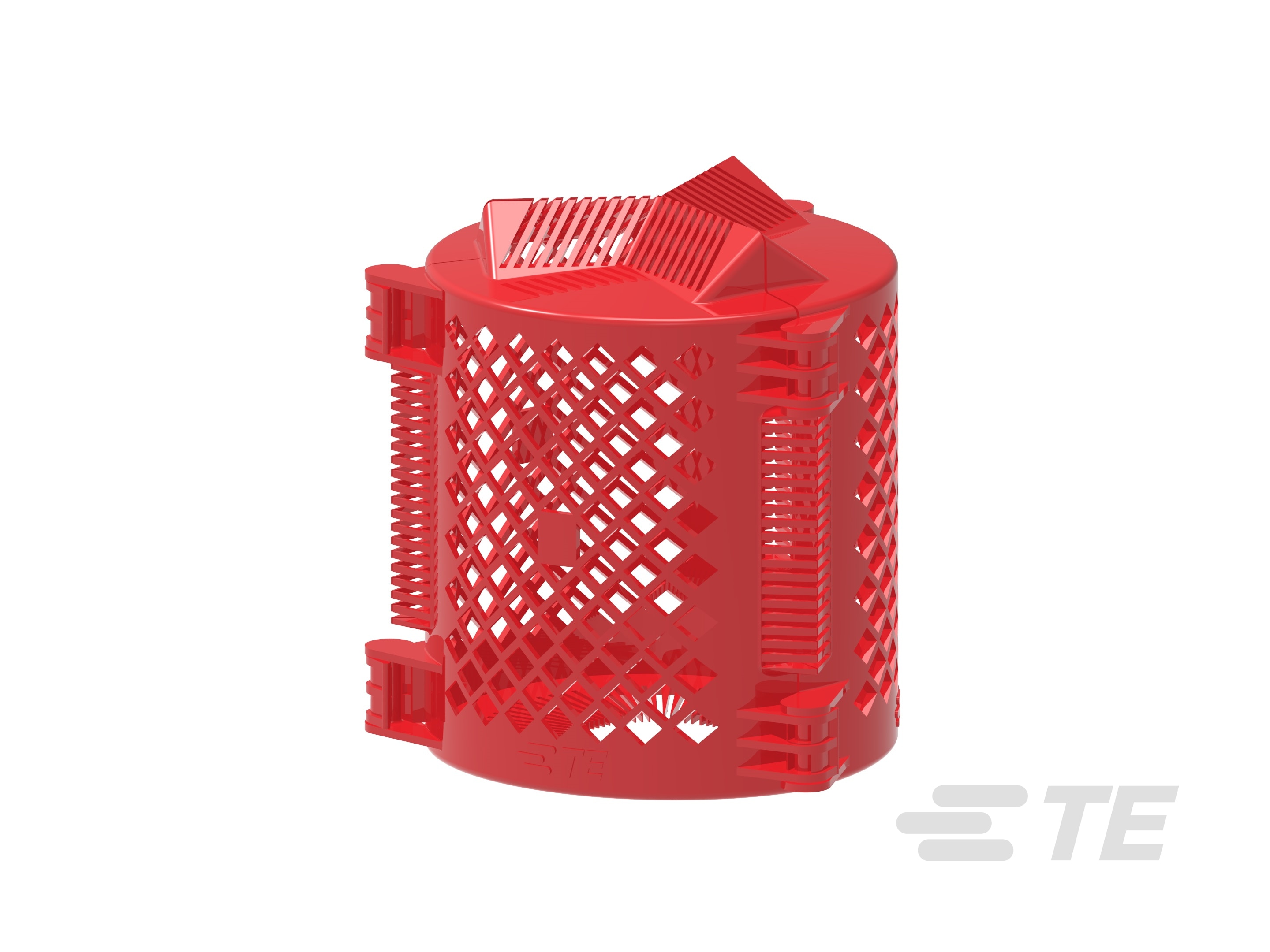

我们的瑞侃 (Raychem) BCAC-IC 带观察孔的套管连接防护罩，通过盖住导体相关元件，防止动物碰触断路器、变压器和杆上变压器衬套造成断电。
产品特性
-
产品供货情况 : 全球
-
安装技术 : 冷应用
-
电压等级 (kV): ≤ 35
-
绝缘保护罩产品类型 : 外壳 | 衬套保护罩
-
兼容设备 : 绝缘子/衬套
概述
多年来，我们的瑞侃 BCAC-IC 变压器衬套盖成功地帮助消除了由各种动物造成的断电故障。 此款衬套盖借助增强功能提供同样出色的保护。
通过将双铰链式设计包裹在绝缘子的顶部挡板周围，然后借助坚固的锁扣机制将衬套盖固定在适当的位置，即可轻松地将衬套盖安装在衬套和连接的周围。此衬套盖使导线能够同时从顶端和侧端接口退出，无需对衬套盖进行修剪。通过此保护套设计，还可以对变压器上的注油水平进行可视检查。
衬套盖设计采用了优质的高压室外材料。这种高温聚合交联材料坚固耐用，抗电痕和紫外线，即使在极端的环境条件下也能保持长效性能。
主要特性
- 可以对连接和油位进行可视检查
- 导线和引线可以轻松退出保护套
- 强大的扣锁和夹紧机制
- 快速通用安装
- 符合 REACH 和 RoHS 标准
观看我们的视频，详细了解如何安装套管连接保护罩 - 检查盖 (BCAC-IC)。
我们的瑞侃绝缘和保护解决方案
常见问题
常见问题解答
问：TE 提供有关瑞侃衬套盖的安装培训吗？
答：是，瑞侃衬套盖是我们的绝缘强化系统解决方案产品组合的一部分，包括在我们的培训计划中。详细信息参见 TE.com/trainingcenter。
问：衬套盖用什么材料制成？
答：我们的衬套盖由坚固耐用的交联聚合物制成，具有抗电痕、抗紫外线和耐高温的特性。
问：衬套盖的主要优点是什么？
答：我们的瑞侃衬套盖针对快速及多功能安装而设计。这种设计也允许对变压器衬套上的填充液位进行目测。此外，它们还提高了执行热检测的精度。
问：衬套盖如何有助于提高电网可靠性？
答：我们的衬套盖可防止动物碰触断路器、变压器和杆上变压器衬套，有助于减少断电事故和提高电网可靠性。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
安装技术 冷应用
-
绝缘保护罩产品类型 外壳 | 衬套保护罩
-
绝缘体类型/ANSI ANSI
结构特性
-
表观检查 是
电气特征
-
电压等级 (kV) ≤ 35
主体特性
-
主要产品颜色 灰色 | 红色
-
绝缘子材料 玻璃 | 聚合物 | 陶瓷
-
主要产品材料 交联聚烯烃 | 聚乙烯
尺寸
-
绝缘体外部挡板的直径范围 (mm) 63 – 127 | 76 – 127 | 96 – 178 | 100 – 200 | 140 – 216 | 150 – 267 | 190 – 267 | 255 – 330
-
绝缘体外部挡板的直径范围 (in) 2.5 – 5 | 3 – 5 | 3.75 – 7 | 4 – 8 | 5.5 – 8.5 | 6 – 10.5 | 7.5 – 10.5 | 10 – 13
-
绝缘体芯直径范围 (mm) 38 – 89 | 38 – 95 | 50 – 95 | 64 – 216 | 76 – 124 | 76 – 216 | 90 – 215 | 90 – 160 | 140 – 235
-
绝缘体芯直径范围 (in) 1.5 – 3.7 | 1.5 – 3.5 | 2. – 3.7 | 2.5 – 6.5 | 3. – 8.5 | 3 – 4.87 | 3.5 – 8.5 | 3.5 – 6.25 | 5.5 – 9.25
使用环境
-
工组温度范围 (°C) 0 – 105 | 0 – 90
-
工组温度范围 (°F) 32 – 194 | 32 – 221
操作/应用
-
电源元件应用类型 配线
-
兼容设备 绝缘子/衬套
行业标准
-
UL 阻燃性等级 UL 94V-0
-
与机构/标准产品兼容 RUS
产品供货情况
-
产品供货情况 全球
参考编号
-
TE 内部编号 CAT-BCAC-IC
