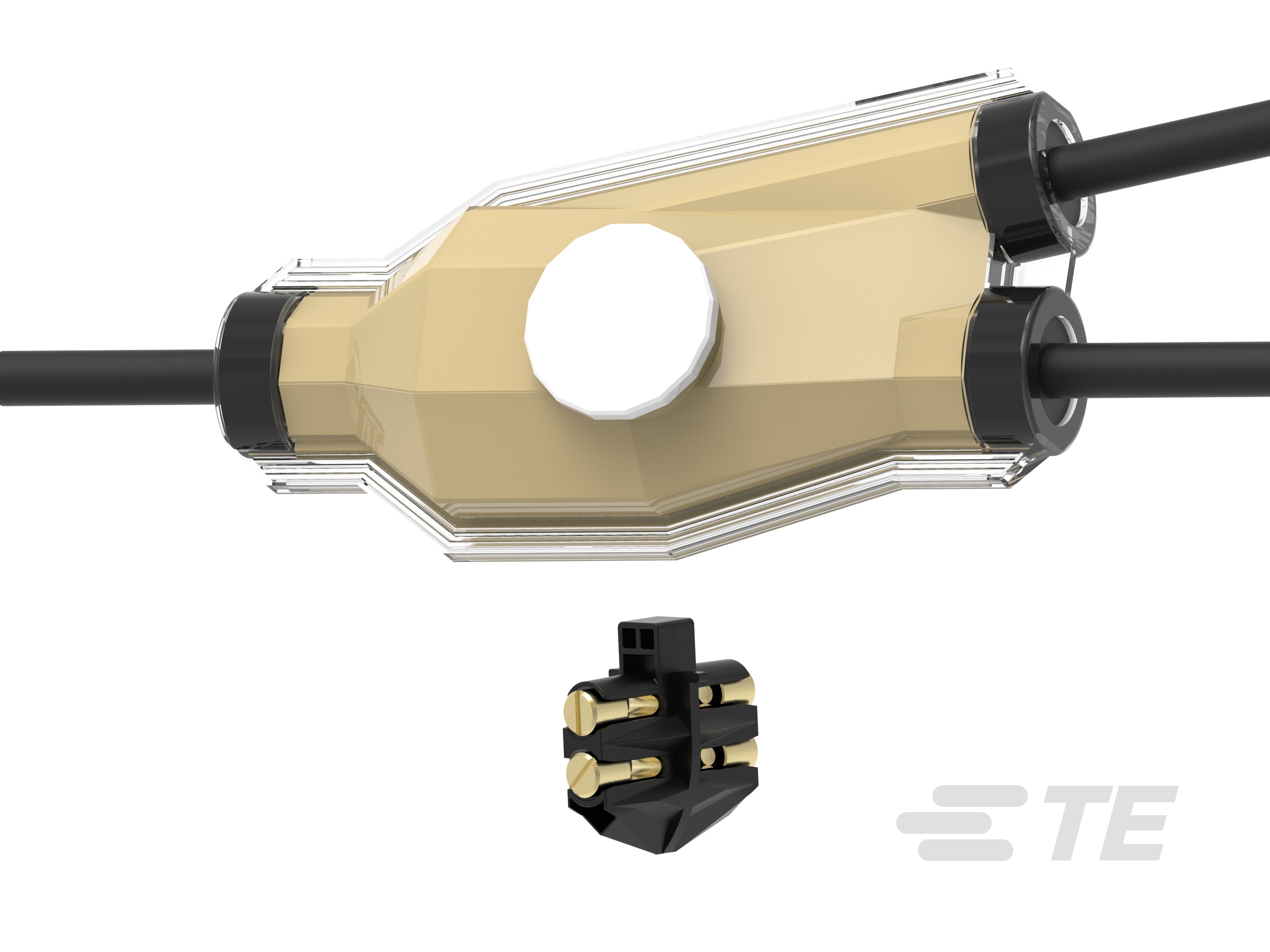

Underground Cable Branch Joint System

Underground Cable Branch Joint System-CAT-BAV-2
  • GURO
|
  • GURO BAV
TE Connectivity (TE) 的地下电缆接头系统由耐冲击、透明的聚碳酸酯卡扣闭合设计的护套以及用于密封的集成式聚合物泡沫组成。
更多 更少

产品特性

  • 安装技术 : 树脂

  • 产品供货情况 : 中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲

  • 接头和拼接件产品类型 : 分支接头

  • 电压等级 (kV): ≤ 1

  • 兼容的导体截面范围 (mm²): 1.5 – 16, 1.5 – 25, 2.5 – 25, 6 – 16, 6 – 25, 10 – 25, 10 – 15

概述

可轻松快速地装配坚固的外壳。 无需再切割到电缆直径。填充材料以双室袋的形式提供，并且可以实现轻松快速地连接分支连接器。

也可以使用不同类型的分支连接器，例如单一套膜夹具或具有集成间距和绝缘的连接器块。此应用系列范围涵盖了从 1.5 mm2 到 25 mm2 的主线电缆截面。



主要特性

  • 耐冲击
  • 透明
  • 聚碳酸酯护套
  • 采用迷宫式密封的卡扣闭合设计
  • 在电缆入口处采用泡沫密封的集成式范围
  • 适用于环境友好型和无标记树脂 GUROFLEX-N

了解更多

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 公端几何形状  Y

  • 填充式  GUROFLEX, PU RAPID 4300B

  • 外壳密封  迷宫形

  • 电缆密封方法  泡沫

  • 接头连接器类型  楔形连接器, 罩式端子

  • 填充式封装（直流）  双室袋

  • 安装技术  树脂

  • 接头和拼接件产品类型  分支接头

  • 闭合方法  卡扣

结构特性

  • 分支导线数量（最大值）  4, 5

  • 主导线数量（最大值）  4, 5

电气特征

  • 电压等级 (kV) ≤ 1

主体特性

  • 主要产品颜色  透明

  • 绝缘材料  聚合物

机械附件

  • 应力消除  不带

尺寸

  • 兼容电缆截面 - 分支（最大值） (mm²) 16, 25

  • 兼容电缆直径 - 分支（最小值） (mm) 16

  • 兼容电缆直径 - 主线（最小值） (mm) 16

  • 兼容电缆直径 - 分支（最大值） (mm) 30

  • 填充量 (l) .8

  • 兼容电缆截面 - 分支（最小值） (mm²) 1.5, 2.5, 6

  • 兼容的导体截面范围 (mm²) 1.5 – 16, 1.5 – 25, 2.5 – 25, 6 – 16, 6 – 25, 10 – 25, 10 – 15

  • 兼容电缆截面 - 主线（最大值） (mm²) 16, 25

  • 兼容电缆截面 - 主线（最小值） (mm²) 1.5, 6, 10

  • 兼容电缆直径 - 主线（最大值） (mm) 30

使用环境

  • 流体阻力类型  水, 腐植酸

  • 工组温度范围 (°C) -20 – 55

操作/应用

  • 获得船舶-海洋-造船认证  否

  • 紫外线稳定型  否

行业标准

  • 与已批准的标准产品兼容  EN 50393

产品供货情况

  • 产品供货情况  中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲

包装特性

  • 封装方法  Cardbox

  • 封装数量  1

其他

  • 产品使用  室外和直埋式

参考编号

  • TE 内部编号 CAT-BAV-2
