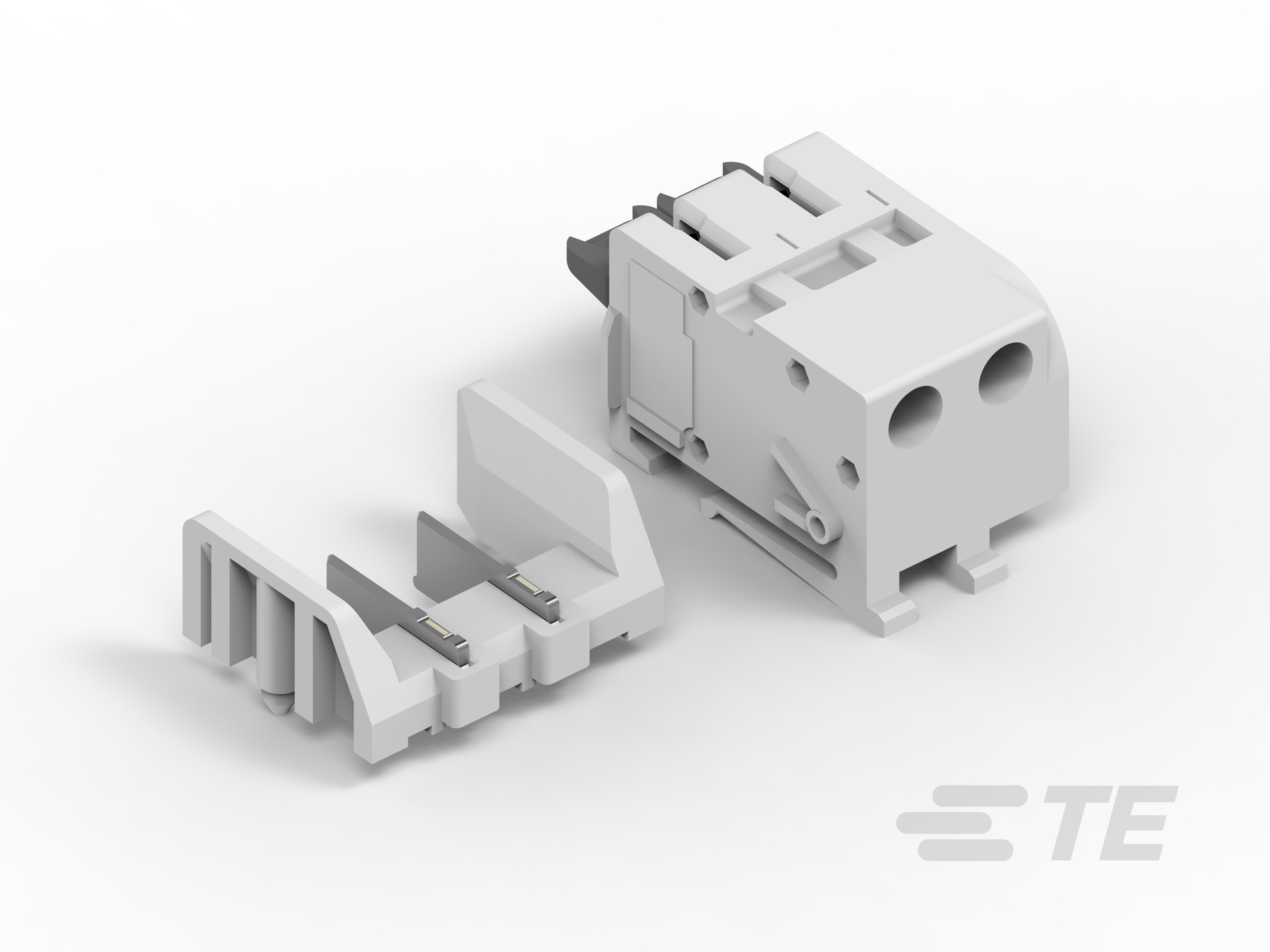

Two-Piece Poke-In Headers

Two-Piece Poke-In Headers-CAT-B8519-T273A
  • Buchanan WireMate
表面贴装的刀片式板端接口，用于与两件式插入式连接器进行插接。功能包括用以避免 PCB 上错位的定位柱、两个中心线间距选项以及避免腐蚀的抗摩擦润滑。
更多 更少
联系我们

产品特性

  • PCB 连接器类型 : PCB 安装接头

  • 连接器系统 : 板到部件

  • 位数 : 2 | 3 | 4 | 5 | 6 | 7 | 8

  • 行数 : 1

  • 中心线（间距） (mm): 5 | 8

  • 中心线（间距） (in): .19 | .31

概述

特点

  • 相比螺丝式端接，插入式端接更节省安装时间
  • 简单的杆设计，一次释放一根导线
  • 提供平坦的连接器表面，可用于导线标记（提供多种颜色选择）
  • 通过无需工具的插入式导线端接，可轻松为家庭安装配线
  • 拥有明确的插入点用于进行导线插入
  • 提供三个插接方向，可改善安装体验


应用

  • 自动调温器
  • 烟雾探测器
  • 控制面板
  • 环境监视器

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • PCB 连接器类型  PCB 安装接头

  • 连接器系统  板到部件

  • 接头类型  不带罩

  • 可密封  否

  • 连接器和端子端接到  印刷电路板

  • 连接器产品类型  连接器组件

结构特性

  • 位数  2 | 3 | 4 | 5 | 6 | 7 | 8

  • 行数  1

  • PCB 安装方向  垂直

电气特征

  • 额定电压（最大值） (VAC) 250

主体特性

  • 主要产品颜色  土黄色

接触件特性

  • 端子布局  直插式

  • 端子基材  铜合金

  • 端子接触部电镀材料  锡 (Sn)

  • 端子类型  公端

  • 端子额定电流（最大值） (A) 5

  • PCB 端子端接区域电镀材料  锡

端接特性

  • PCB 端接方法  表面贴装

机械附件

  • 连接器安装类型  板安装

  • 接合对准  带有

  • PCB 安装对准  带有

  • PCB 安装固定  不带

壳体特性

  • 中心线（间距） (mm) 5 | 8

  • 中心线（间距） (in) .19 | .31

  • 外壳材料  LCP GF

使用环境

  • 工组温度范围  -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 电路应用  电源

行业标准

  • UL 阻燃性等级  UL 94V-0

包装特性

  • 封装数量  350

  • 封装方法  Reel

参考编号

  • TE 内部编号 CAT-B8519-T273A
