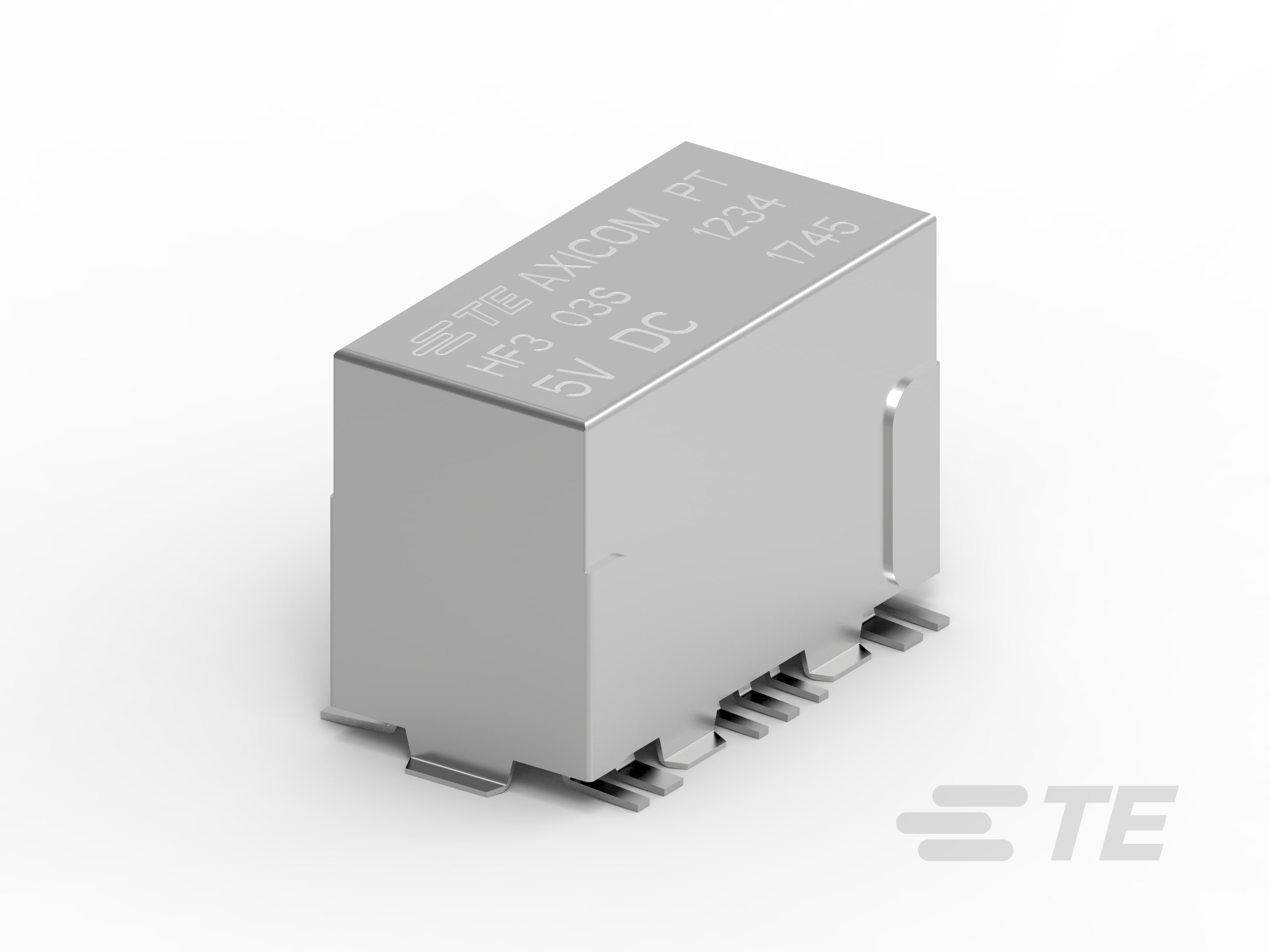

Axicom HF Relay 3GHz, Shielded

请查看产品文档或联系我们以了解最新的机构审批信息。

• 继电器和接触器类型  射频继电器

• 端子极数  1

• 继电器选项  射频等级

• 端子排列方式  1 Form C SPDT-CO

• 端子特性  鸥翼

• 线圈电阻 (Ω) 145, 178, 574, 1028, 4114

• 端子开关电压（最大值） (VDC) 220

• 端子极限断开电流 (A) 2

• 触点额定电流 (A) 2

• 线圈电压额定值 (VAC) 5, 9, 12, 24

• 端子电压额定值 (VAC) 250

• 端子电压额定值 (VDC) 220

• 线圈功率额定值（直流） (W) .14

• 端子和线圈间绝缘初始电介质 (Vrms) 1000

• 绝缘初始电阻 (MΩ) 1000000

• 电压驻波比（高频参数）  1.07 @ 100MHz, 1.45 @ 900MHz

• 端子开关电压（最大值） (VAC) 250

• 端子极限连续电流 (A) 2

• 端子极限短时电流 (A) 2

• 端子极限关合电流 (A) 2

• 打开端子间绝缘初始电介质 (Vrms) 600

• 插入损耗（高频参数）  -.03dB @ 100MHz, -.12dB @ 900MHz, -.3dB @ 3GHz

• 隔离（高频参数）  -50dB @ 3GHz, -55dB @ 3GHz, -80dB @ 900MHz, -95dB @ 100MHz, -96dB @ 100MHz

• 产品重量 (oz) 3

• 外壳类型  抗焊剂自动焊接和可清洗

• 端子电镀材料  金

• 端子材料  镍

• 干线端接和连接类型  PCB SMT

• 线圈端接和连接类型  PCB SMT

• 产品安装类型  印刷电路板

• 产品高度  10.5 mm [ .413 in ]

• 产品长度  14.9 mm [ .586 in ]

• 产品宽度  7.5 mm [ .295 in ]

• 环境温度（最大值）  85 °C [ 85 °F ]

• 环境保护类别  RTIII

• 线圈励磁系统  单稳态, 双稳态、2 个线圈

• 电流类型  DC

• 焊接工艺  回流焊接

• 性能类型  标准

• 封装方法  Reel, 盒和纸箱

• 端子电流类 (A) 0 – 2

• 高度类（机械） (mm) 10 – 11

• 长度类（机械） (mm) 14 – 16

• 宽度类（机械） (mm) 6 – 8

• 线圈功率额定值类 (W) .05 – .3

• 环境温度类 (°C) 70 – 85
