规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

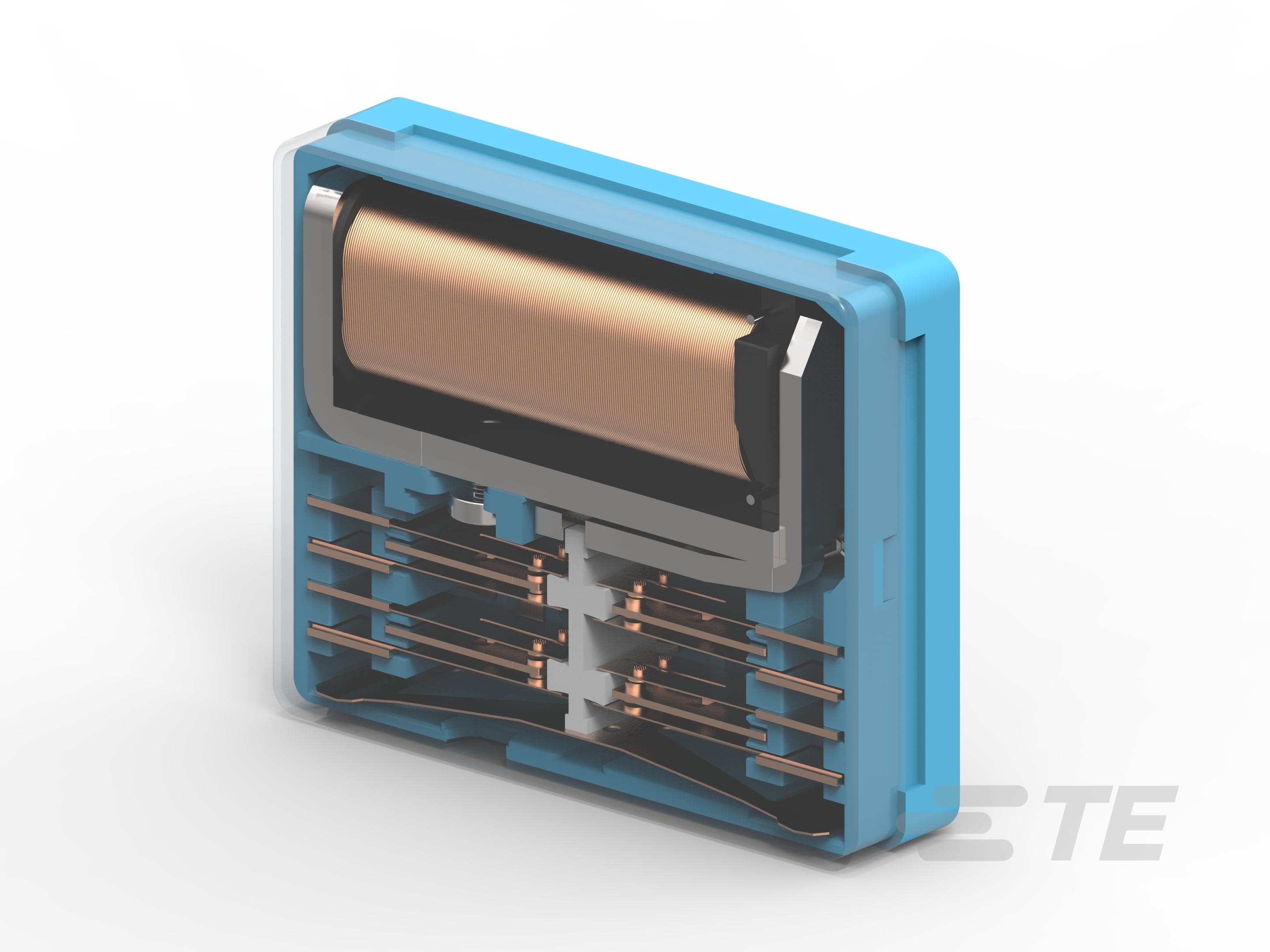

  • 继电器和接触器类型  通用信号继电器

结构特性

  • 端子特性  分叉/双触点

  • 端子极数  4, 6

  • 端子排列方式  4 Form C 4PDT-CO

电气特征

  • 打开端子间绝缘初始电介质 (Vrms) 1000

  • 端子极限短时电流 (A) 1

  • 线圈电阻 (Ω) 185, 730, 4100

  • 端子极限连续电流 (A) 2

  • 输入电压 (VDC) 250

  • 输入电压 (VAC) 250

  • 绝缘初始电阻 (MΩ) 1000

  • 端子开关电压(最大值) (VAC) 250

  • 端子开关电压(最大值) (VDC) 250

  • 端子极限断开电流 (A) 3

  • 端子极限关合电流 (A) 3

  • 触点额定电流 (A) 2

  • 线圈电压额定值 (VAC) 5

  • 线圈电压额定值 (VDC) 12, 24, 60

  • 端子电压额定值 (VAC) 250

  • 端子电压额定值 (VDC) 250

  • 线圈功率额定值(直流) (W) .778, .789, .878

  • 端子和线圈间绝缘初始电介质 (Vrms) 1000

主体特性

  • 产品重量 (g) 22, 25, 30

  • 产品重量 (oz) .777, .883, 1.058

  • 外壳类型  支持抗焊剂自动焊接且可清洗, 防尘

接触件特性

  • 端子电镀材料  金, 镀金

端接特性

  • 干线端接和连接类型  焊针

  • 线圈端接和连接类型  焊针

机械附件

  • 产品安装类型  板安装

尺寸

  • 产品宽度 (mm) 32.4, 32.9, 37.4

  • 产品宽度 (in) 1.27, 1.29, 1.47

  • 产品高度 (mm) 10.2, 10.8

  • 产品高度 (in) .401, .425

  • 产品长度 (mm) 39.7, 40.2

  • 产品长度 (in) 1.56, 1.58

使用环境

  • 工组温度范围 (°C) -40 – 70

  • 环境保护类别  RTI, RTIII

  • 环境温度(最大值)  70 °C [ 110 °F ]

操作/应用

  • 电流类型  DC

  • 线圈励磁系统  单稳态

包装特性

  • 封装方法  盒和纸箱

其他

  • 端子电流类 (A) ≤2

  • 线圈功率额定值类 (W) >.6 – ≤1

  • 高度类(机械) (mm) 10 – 11

  • 长度类(机械) (mm) 35 – 40, 40 – 50

  • 宽度类(机械) (mm) 30 – 40

参考编号

  • TE 内部编号 CAT-AX41-C1782
