请查看产品文档或联系我们以了解最新的机构审批信息。

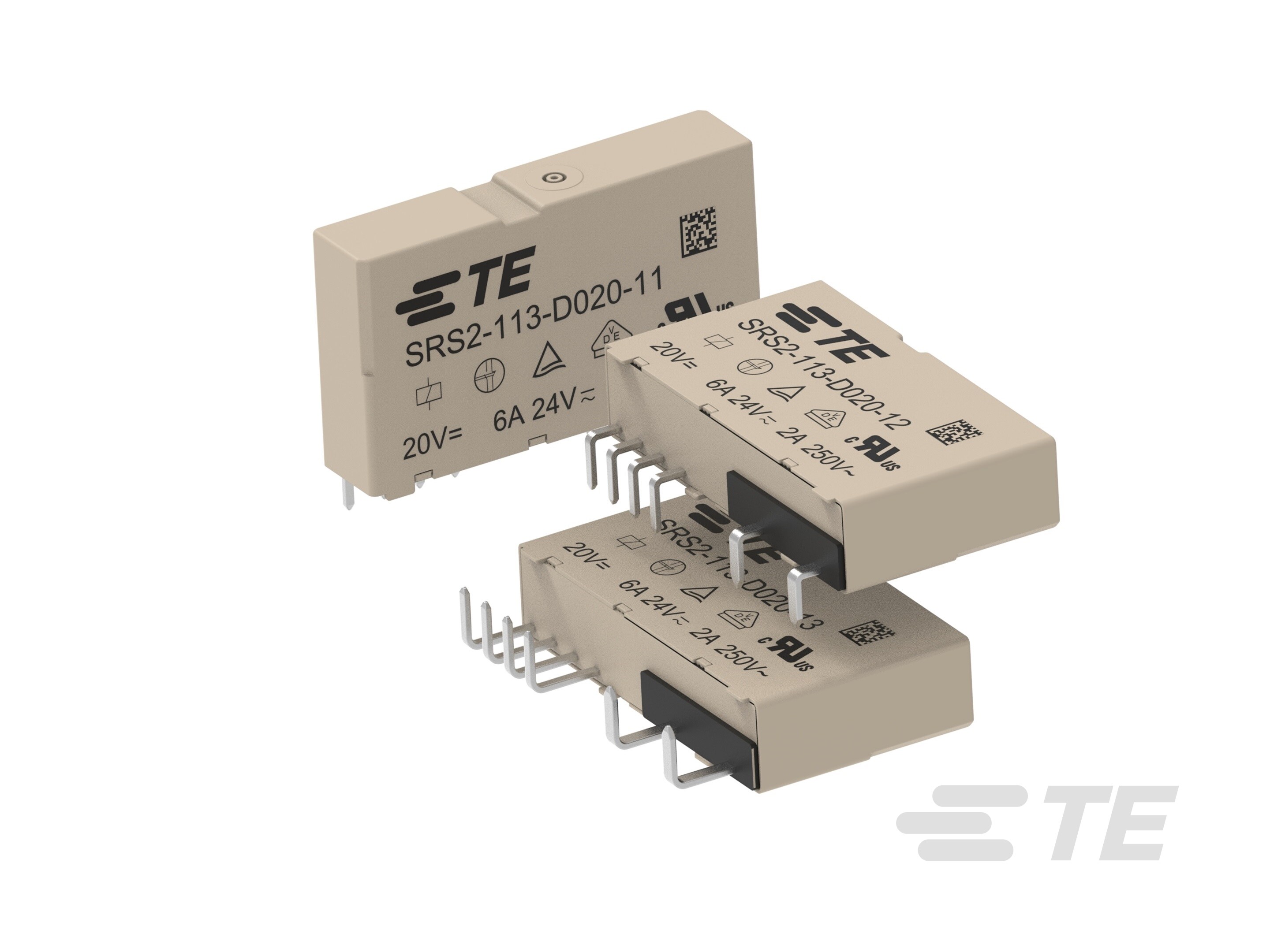

结构特性
-
线圈特性
无
-
端子极数
2
-
端子排列方式
1 Form A (NO) + 1 Form B (NC)
电气特征
-
线圈电阻 (Ω)
45 – 55, 87 – 107, 527 – 644, 1386 – 1694, 1736 – 2122, 2520 – 3080
-
端子极限连续电流 (A)
6
-
端子开关负载（最小值）
3mA @ 12VDC
-
打开端子间绝缘初始电介质 (Vrms)
500
-
线圈电流 (A)
.009, .01, .012, .019, .046, .066
-
端子开关电压（最大值） (VAC)
250
-
端子极限短时电流 (A)
6
-
端子极限断开电流 (A)
2
-
触点额定电流 (A)
2, 6
-
线圈电压额定值 (VDC)
3.3, 4.5, 11, 18, 20, 24
-
端子电压额定值 (VAC)
24, 250
-
端子电压额定值 (VDC)
24
-
线圈功率额定值（直流） (W)
.2
-
端子和线圈间绝缘初始电介质 (Vrms)
3000
主体特性
-
主要产品颜色
土黄色
-
产品重量
8 g [ .282 oz ]
-
外壳类型
支持抗焊剂自动焊接且可清洗
端接特性
-
干线端接和连接类型
焊针
-
线圈端接和连接类型
焊针
机械附件
-
产品安装特性类型
PCB 插针
-
产品安装类型
板安装
尺寸
-
产品宽度 (mm)
6.2, 17.65, 20.24
-
产品宽度 (in)
.244, .695, .797
-
产品高度 (mm)
6.2, 15.7
-
产品高度 (in)
.244, .618
-
端子和线圈间绝缘漏电
6 mm [ .236 in ]
-
产品长度
28.2 mm [ 1.11 in ]
-
端子和线圈间绝缘间隙
6 mm [ .236 in ]
使用环境
-
工组温度范围
-40 – 80 °C [ -40 – 176 °F ]
-
环境保护类别
RTIII
-
环境温度（最大值）
80 °C [ 176 °F ]
操作/应用
-
焊接工艺
支持波峰焊接
-
电流类型
DC
-
线圈励磁系统
单稳态
其他
-
端子电流类 (A)
>5 – ≤10, ≤2
-
线圈功率额定值类 (W)
>.15 – ≤.2
-
Height Class (Mechanical) (mm)
>14 – ≤16, ≤7
-
Height Class (Mechanical) (in)
>.551 – ≤.63, ≤.276
-
Length Class (Mechanical)
>22 – ≤33 mm [ >.866 – ≤1.299 in ]
-
Width Class (Mechanical) (mm)
>16 – ≤22, ≤7
-
Width Class (Mechanical) (in)
>.63 – ≤.866, ≤.276
