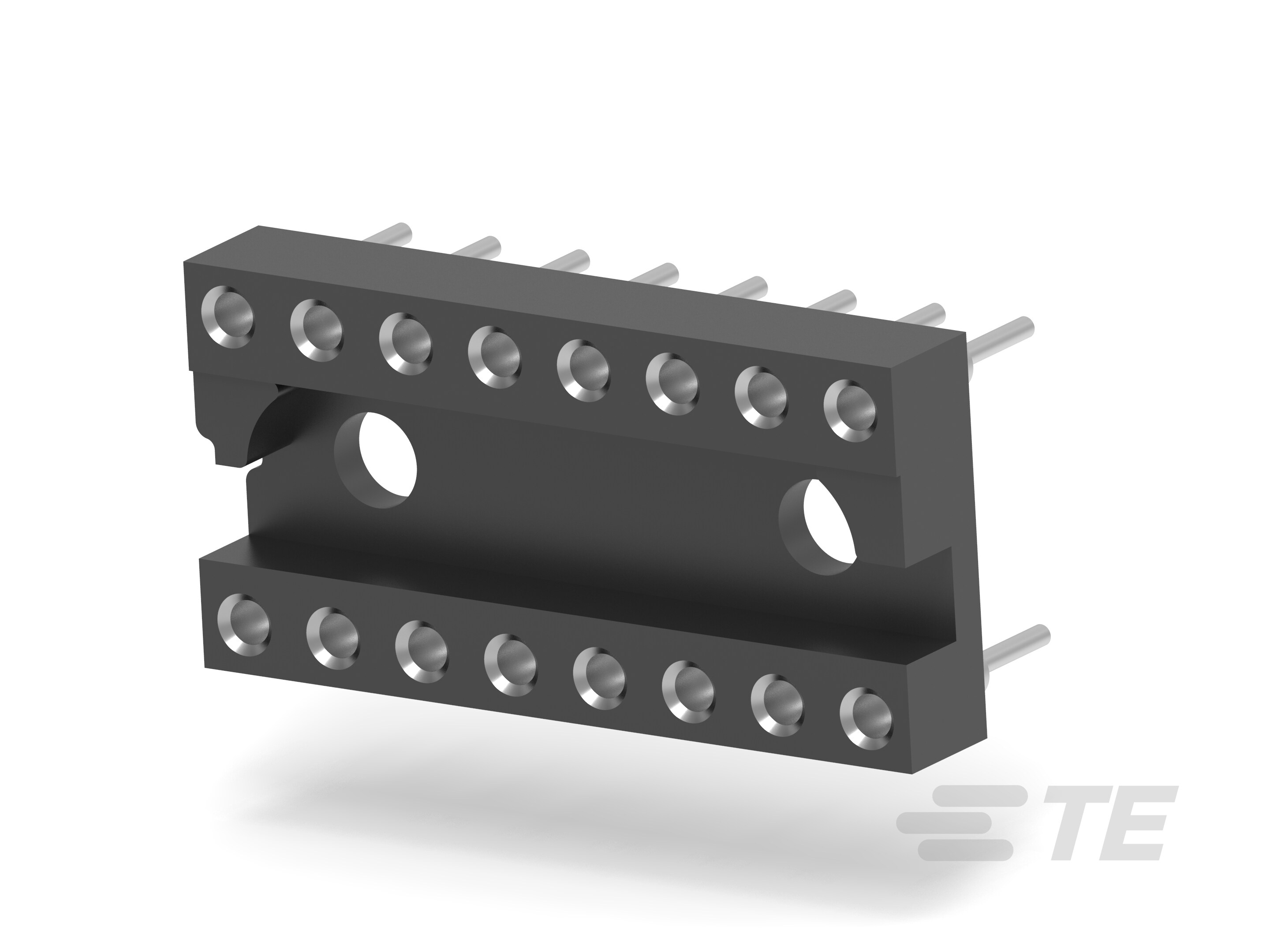

DIP 插座：标准，冲压成型，闭合式，锡

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器系统  板到部件

• 连接器和端子端接到  印刷电路板

• 行数  2

• PCB 安装方向  垂直

• 位数  6, 8, 14, 16, 18, 20, 24, 28, 32, 40

• 接触电阻 (mΩ) 10

• 绝缘电阻 (MΩ) 5000

• 框架种类  已关闭

• 套管材料  镍

• 套管电镀材料  锡

• 连接器外形  标准

• IC 插座类型  DIP

• 端子类型  插针

• 接合接触类型  四指

• 端子基材  铍铜合金

• PCB 端子端接区域电镀材料  锡

• 端子制造  冲压成形

• 端子接触部电镀材料  锡 (Sn)

• 端子接合区域电镀材料厚度 (µm) .63, 2 – 5

• 端子接合区域电镀材料厚度 (µin) 25, 80 – 200

• 端子额定电流（最大值） (A) 3

• PCB 端接方法  通孔 - 焊接

• 端接柱体和尾部长度  3.18 mm [ .125 in ]

• 接合对准  带有

• 接合对准类型  极化

• 连接器安装类型  板安装

• 外壳材料  热塑性聚酯

• 壳体颜色  黑色

• 中心线（间距）  2.54 mm [ .1 in ]

• PCB 的外形高度  4.57 mm [ .18 in ]

• 产品长度 (mm) 10.16, 17.78, 20.32, 22.86, 25.4, 30.48, 35.56, 40.64, 50.8

• 产品长度 (in) .4, .7, .8, .9, 1, 1.2, 1.4, 1.6, 2

• 行间距 (mm) 7.62, 15.24

• 行间距 (in) .3, .6

• 电路应用  Signal

• UL 阻燃性等级  UL 94V-0

• 每盒管数  40, 100

• 封装方法  Tube, 盒和管

• 封装数量  12, 15, 17, 20, 24, 26, 30, 34, 60

• 每管数量  12, 15, 30
