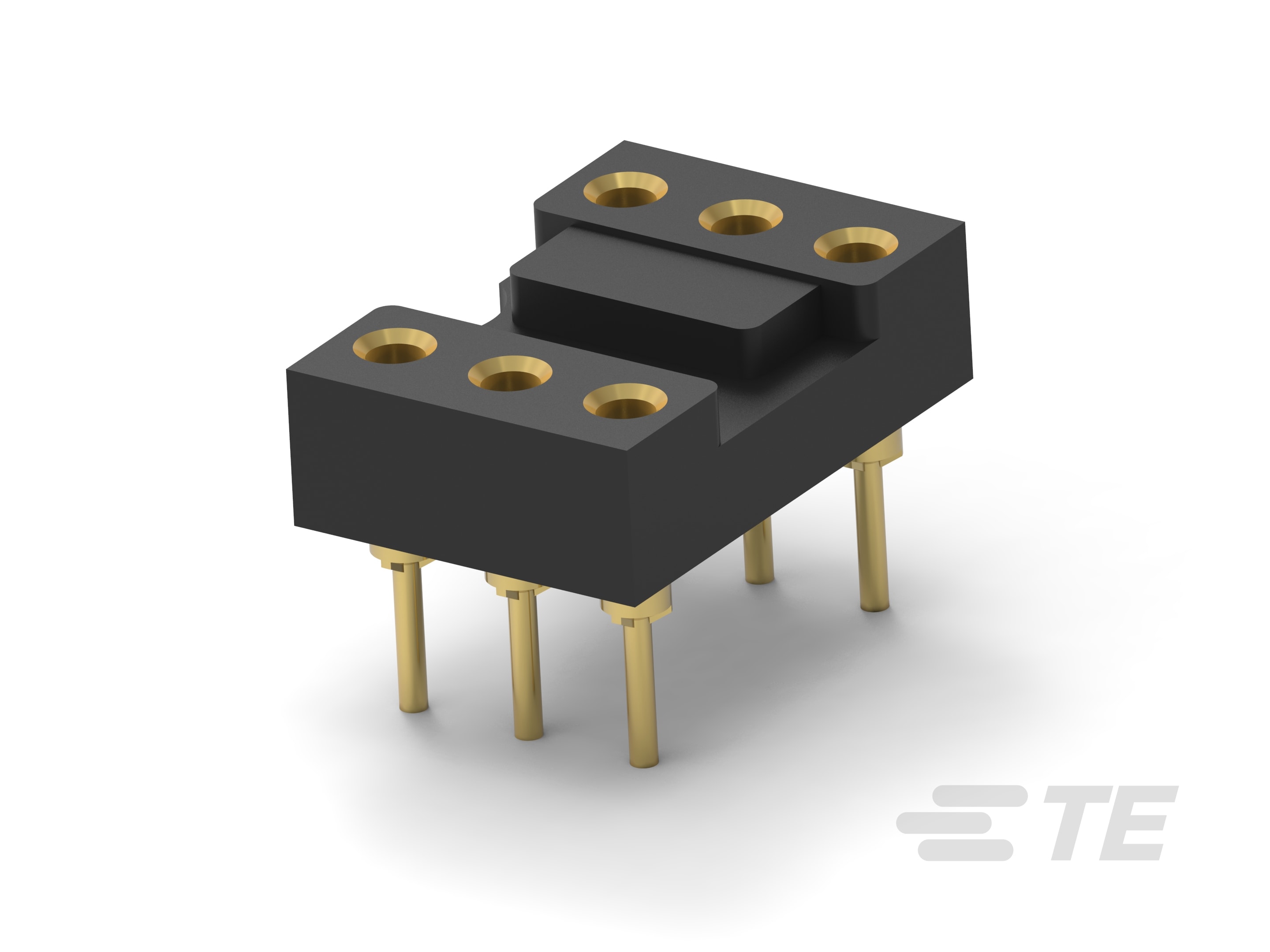

DIP 插座：标准，冲压成型，闭合式，金

请查看产品文档或联系我们以了解最新的机构审批信息。

• 行数  2

• PCB 安装方向  垂直

• 位数  16, 14, 20, 18, 40, 24, 6, 8, 28

• 封装方法  包装, 盒和管, Tube

• 每盒管数  100, 160, 40

• 封装数量  80, 60, 30, 34, 26, 20, 12, 24, 17

• 电路应用  Signal

• 端子类型  插针

• 接合接触类型  四指

• 端子基材  铍铜合金

• PCB 端子端接区域电镀材料  锡铅, 金, 锡

• IC 插座类型  DIP

• 端子制造  冲压成形

• 端子接触部电镀材料  金

• 端子接合区域电镀材料厚度 (µin) 25, 5

• 端子额定电流（最大值） (A) 3

• 连接器安装类型  板安装

• 接合对准类型  极化

• 接合对准  带有

• 产品长度 (mm) 10.16, 25.4, 7.62, 50.8, 22.86, 30.48, 35.56, 17.78, 20.32

• 产品长度 (in) .9, 1.2, 1.4, .4, .3, .7, .8, 2, 1

• PCB 的外形高度 (mm) 3.43, 4.57

• PCB 的外形高度 (in) .18, .135

• 行间距 (mm) 7.62, 15.24

• 行间距 (in) .6, .3

• 外壳材料  聚酯, 热塑性聚酯, 热塑性

• 中心线（间距）  2.54 mm [ .1 in ]

• 壳体颜色  黑色

• 每管数量  17, 30, 20, 24, 60, 12

• 欧盟 RoHS 符合性  合规, 不合规

• 欧盟 ELV 符合性  合规, 不合规

• 套管材料  镍, 黄铜/铜

• 套管电镀材料  锡/铅, 金, 锡

• 框架种类  已关闭

• 连接器外形  标准

• UL 阻燃性等级  UL 94V-0

• 端接柱体和尾部长度  3.18 mm [ .125 in ]

• PCB 端接方法  通孔 - 焊接

• 接触电阻 (mΩ) 10

• 绝缘电阻 (MΩ) 5000

• 连接器和端子端接到  印刷电路板
