产品特性
-
机械式连接器产品类型 : 剪切螺栓连接器
-
安装技术 : 修剪螺栓
-
电压等级 (kV): ≤ 35
-
兼容导体材料 : 铜, 铝
-
兼容导体直径范围 (AWG/kcmil): 2 – 4/0, 250 – 350, 500 – 750
概述

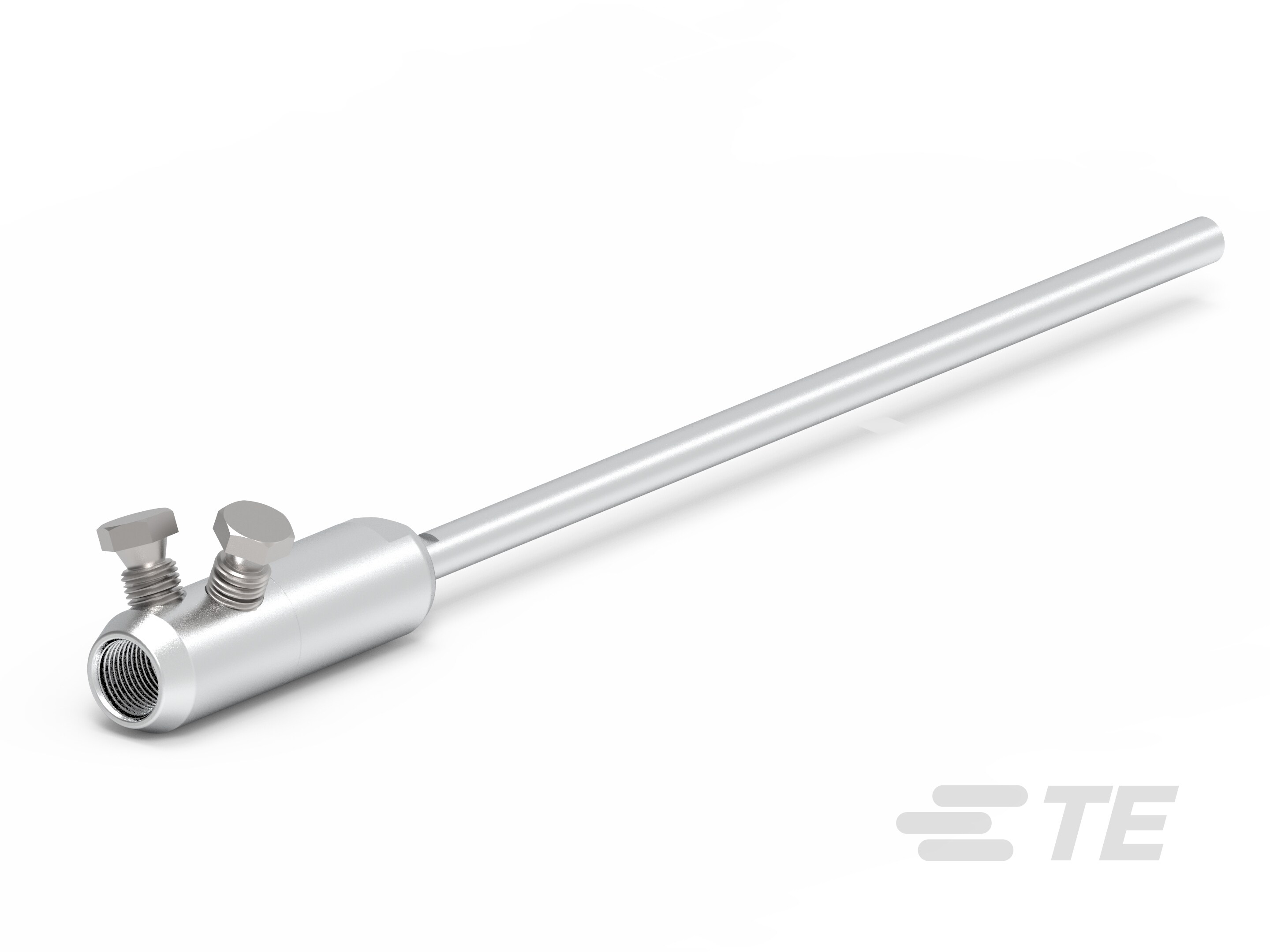

我们的 ASBP 针形端子连接器可实现铝导线和铜导线之间的过渡。
我们的 ASBP 针形端子连接器是适合多种线径规格的机械式连接器， 适用于从 #2 AWG 实心绞线到 750 kcmil 同心 B 级绞线的多种线径。这种针形端子可用于端接实心、紧压、压接和同心绞合 AAC 以及 ACSR 导线。
连接器本体采用高导电性的铝制成，专为重载公用工程应用而设计。连接器本体的孔有一个带独特凹槽的表面，可增大电气接触面，最大限度降低连接器与导线间接口的阻力。电缆进口区域在内部采用倒斜角设计，易于插入电缆。针形端子连接器镀锡，适合作为铝和铜导线间的过渡。
针形端子连接器采用剪头螺栓设计，以确保施加正确的扭矩，产生适宜的接触力，以尽可能减少连接阻力。安装连接器所需的主要工具是带有相应六角形插槽的标准棘轮扳手。
主要特性
- 适用冷缩和热缩端接
- 量程广泛
- 无需特殊工具即可轻松安装
- 金属密封剂保护铝-铜过渡部位
- 镀锡可有效避免腐蚀
- 高强度镀锡铝合金打造了这种坚固耐用的设计
- 扭矩控制剪头螺栓
- 低接触电阻提供卓越的电气性能
针形端子连接器
改善电网连接
TE 的机械式连接器系列
常见问题
常见问题解答
问：TE 的针形端子连接器能否与 TE 的瑞侃电缆附件配合使用？
答：可以，我们的针形端子连接器可与瑞侃热缩和冷应用接头和端接套件配合用于高达 35 kV 的地下应用。
问：哪种系列的导线可采用剪切螺栓针形端子连接器？
答：我们的针形端子连接器适用多种铝和铜导线，从 #2 AWG 紧凑绞线到 1000 kcmil 同心 B 类绞线。
问：安装针形端子连接器需要扭矩扳手吗？
答：安装我们的针形端子连接器不需要使用扭矩扳手，螺栓头经过预先设计，当扭矩达到适当水平时会剪断。
问：安装针形端子连接器需要哪些工具？
答：我们的针形端子连接器包含剪切螺栓头。可以使用冲击扳手或标准棘轮安装剪切螺栓。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
安装技术 修剪螺栓
结构特性
-
表观检查 是
-
螺栓数量 2, 3
电气特征
-
电压等级 (kV) ≤ 35
主体特性
-
兼容导体材料 铜, 铝
-
主要产品材料 铜, 铝
尺寸
-
螺栓头尺寸（对边） (mm) 17, 22
-
内径范围 (mm) 14.5, 19, 26.5
-
兼容导体直径范围 (AWG/kcmil) 2 – 4/0, 250 – 350, 500 – 750
-
兼容的导体截面范围 (mm²) 33.6 – 107, 253 – 380, 127 – 177
操作/应用
-
电源元件应用类型 室内使用, 室外使用
-
机械式连接器产品类型 剪切螺栓连接器
行业标准
-
NEMA 间距（2 孔） 否
-
与已批准的标准产品兼容 ANSI/NEMA CC1-2009
产品供货情况
-
产品供货情况 澳大利亚、新西兰和太平洋岛屿, 美洲
参考编号
-
TE 内部编号 CAT-ASBP
