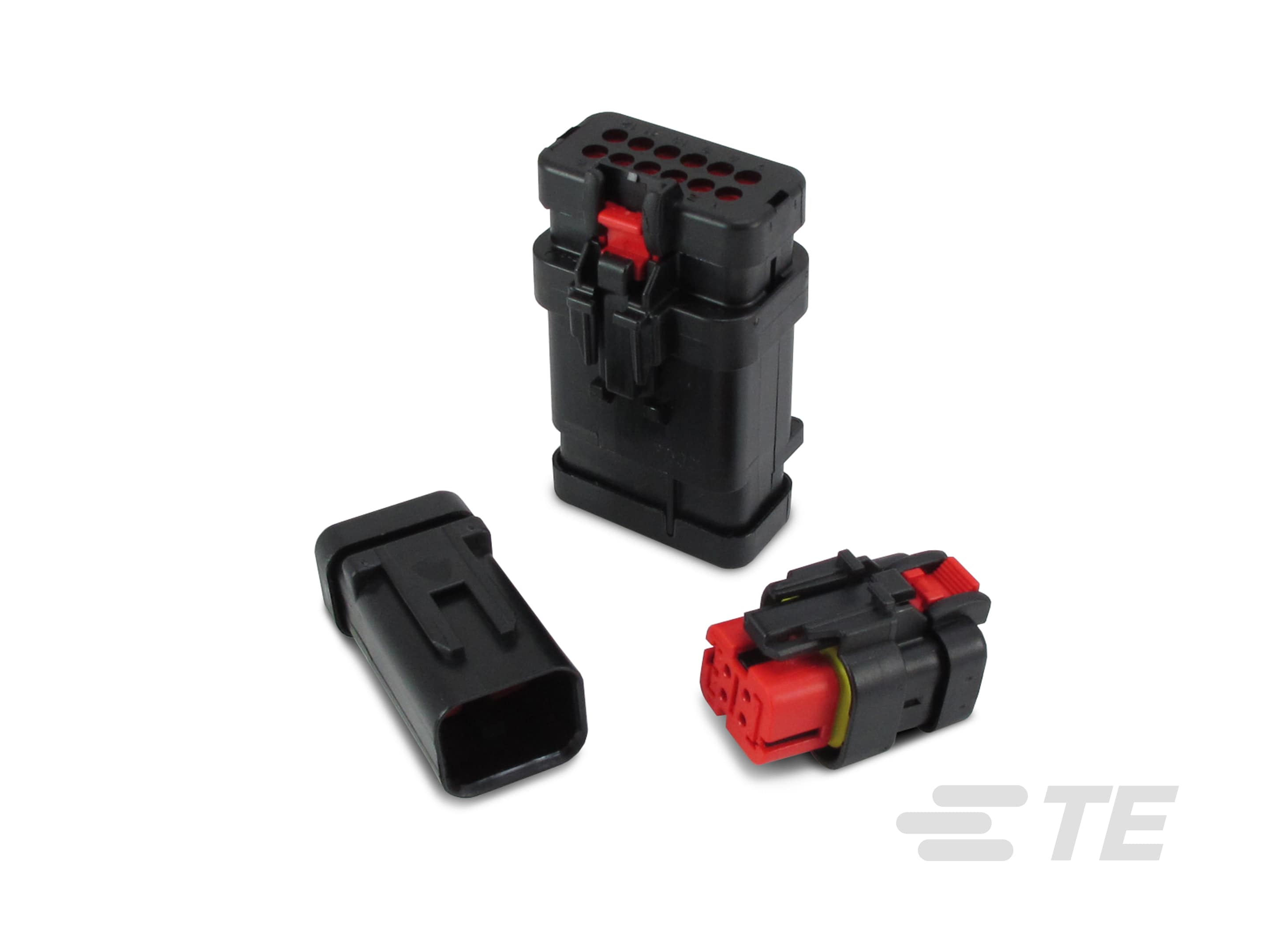

AMPSEAL 16 Housings

AMPSEAL 16 Housings-CAT-AM7801-CH8172
  • AMP
|
  • AMPSEAL 16
AMPSEAL 16 护套是密封的线对线和线对设备连接器，可使用额定电流高达 13 安培的重载冲压成型 (HDSF) 16 号端子。它们采用集成锁扣进行插接，并且提供 2、3、4、6、8 和 12 多种位数排列方式。
更多 更少

产品特性

  • 位数 : 2, 3, 4, 6, 8, 12

  • 连接器和壳体类型 : 公端子护套, 插头, 母端, 母端子护套

  • 接合插针直径 (mm): 1.5, 1.55, 1.59, 1.6

  • 接合插针直径 (in): .059, .06, .061, .062, .063

  • 连接器系统 : 线到线, 线到设备

  • 中心线（间距） (mm): 4.5, 5.3, 6

  • 中心线（间距） (in): .177, .209, .236

概述
母端和公端护套提供一体式方案，并可实现完全装配。

系列概述

  • 可使用 HDSF 16 号端子（可达 13 安培）
  • 14-20 AWG (2.50-0.50 mm2)
  • 2、3、4、6、8 和 12 位位数排列方式
  • 线对线安装
  • 矩形热塑性外壳
  • 通过集成锁扣对配
  • 集成式端子锁 (PLR) 可确保端子装配到位并增强保持力
  • 可用附件：尾盖、安装卡扣
  1. AMPSEAL 16 连接器概述和装配说明（英语）

了解我们的重载 AMPSEAL 16 连接器，这些连接器经过专门设计，有助于防止湿气和灰尘污染连接。观看本视频，简要了解连接器，并获取有关插入和取下端子以及对配和脱开的分步说明。

AMPSEAL 16

其他 AMPSEAL 16 产品

  • 查看所有 AMPSEAL 16 产品

    AMPSEAL 16 连接器专为非公路车辆、重载工业、休闲和农业应用而设计。这些连接器非常可靠、易于使用并且有助于防止湿气和灰尘污染连接。

常见问题

常见问题解答

问：    什么是 AMPSEAL 16 连接器？

答：    TE Connectivity 的 AMPSEAL 16 环境密封连接器为线对线和线对设备的应用而设计。任何连接性能的衰减都会导致严重后果的严苛环境下，AMPSEAL 16 连接器能实现高稳定、高性能的连接。

问：    AMPSEAL 16 连接器适用于哪些应用？

答：卡车、大巴、非公路车辆、工程机械、农垦机械、采矿设备、应急车辆、林业机械、娱乐设备、游艇、摩托车



阅读更多关于 AMPSEAL 16 连接器的常见问题解答

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 混合型连接器  否

  • 连接器形状  矩形

  • 连接器和壳体类型  公端子护套, 插头, 母端, 母端子护套

  • 连接器系统  线到线, 线到设备

  • 可密封  否, 是

  • 主要锁定特性  外壳集成

  • 连接器和端子端接到  电线和电缆

结构特性

  • 空白孔位  0

  • 位数  2, 3, 4, 6, 8, 12

  • 行数  1, 2

电气特征

  • 工作电压 (VDC) 250

  • 工作电压 (VAC) 250

  • 标称电压架构 (V) 12, 24, 42, 48, 80, 90, 125, 240, 250

主体特性

  • 出线角度  180°

  • 主要产品颜色  灰色, 红色, 黑色

  • 连接器和键控代码  A, B, C, D

接触件特性

  • 端子类型  插座, 插针

  • 端子大小  1.3mm, 1.5mm, 1.6mm, 尺寸 16

  • 接合插针直径 (mm) 1.5, 1.55, 1.59, 1.6

  • 接合插针直径 (in) .059, .06, .061, .062, .063

  • 端子额定电流（最大值） (A) 13

机械附件

  • 接合对准  带有

  • 端子位置保证  否, 是

  • 接合对准类型  极化, 极化公端, 极化肋, 键控

  • 应力消除  不带, 带有, 按附件添加

  • 连接器安装类型  电缆安装（自由悬挂）

壳体特性

  • 外壳材料  PBT 15GF, PBT GF, PBT GF15, 尼龙 66 GF, 热塑性 GF

  • 中心线（间距） (mm) 4.5, 5.3, 6

  • 中心线（间距） (in) .177, .209, .236

尺寸

  • 产品宽度 (mm) 10.2, 16.9, 20.2, 20.25, 20.33, 22.6, 23.5, 24.1, 24.6, 24.83, 25.33, 26.8, 28.6, 29.33, 36.6, 36.7, 36.75, 36.8, 37.6, 38.33, 47.5, 47.55

  • 产品宽度 (in) .401, .665, .795, .797, .8, .889, .925, .949, .969, .978, .997, 1.055, 1.126, 1.155, 1.44, 1.445, 1.447, 1.449, 1.48, 1.509, 1.87, 1.872, 1.873

  • 兼容的绝缘直径范围 (mm) 1.27 – 3.3, 1.3 – 3.3, 1.3 – 2.3, 2.2 – 3.9

  • 兼容的绝缘直径范围 (in) .05 – .131, .051 – .131, .086 – .153

  • 线径 (AWG) 1 – 10, 20 – 14

  • 连接器高度 (mm) 14.4, 18.93, 19.15, 20.25, 22.45, 23.5, 24.1, 26.6, 26.65, 26.8, 31, 31.5, 37.5, 47.1, 47.5, 47.55

  • 连接器高度 (in) .567, .745, .754, .797, .883, .884, .925, .949, 1.049, 1.05, 1.055, 1.22, 1.24, 1.48, 1.85, 1.87, 1.873

  • 行间距 (mm) 2.54, 4.5, 5.3, 6.18

  • 行间距 (in) .1, .177, .209, .243

  • 线径 (mm²) .5 – 2, .52 – 2.08

  • 产品长度 (mm) 15.6, 19.6, 20.3, 20.33, 24.1, 24.6, 24.83, 25.3, 25.33, 28.6, 29.33, 36.7, 36.75, 36.8, 37.6, 38.33, 47.55

  • 产品长度 (in) .614, .771, .772, .799, .8, .948, .949, .966, .968, .969, .978, .997, 1.126, 1.155, 1.445, 1.447, 1.449, 1.48, 1.509, 1.872

使用环境

  • 工作温度（最大值） (°C) 125, 150

  • 工作温度（最大值） (°F) 257, 302

  • 工组温度范围 (°C) -40 – 125, -40 – 150

  • 工组温度范围 (°F) -40 – 302, -40 – 257

操作/应用

  • 电路应用  电源

行业标准

  • UL 阻燃性等级  UL 94HB, UL 94V-0

  • IP 等级  IP67

包装特性

  • 封装方法  Bag, Box, Tube, 包装

  • 封装数量  1, 14, 19, 20, 22, 25, 27, 30, 40, 50, 100, 175, 200, 250, 252, 342, 600

其他

  • 可维修  是

  • 能够保证连接器位置  否, 是

参考编号

  • TE 内部编号 CAT-AM7801-CH8172
