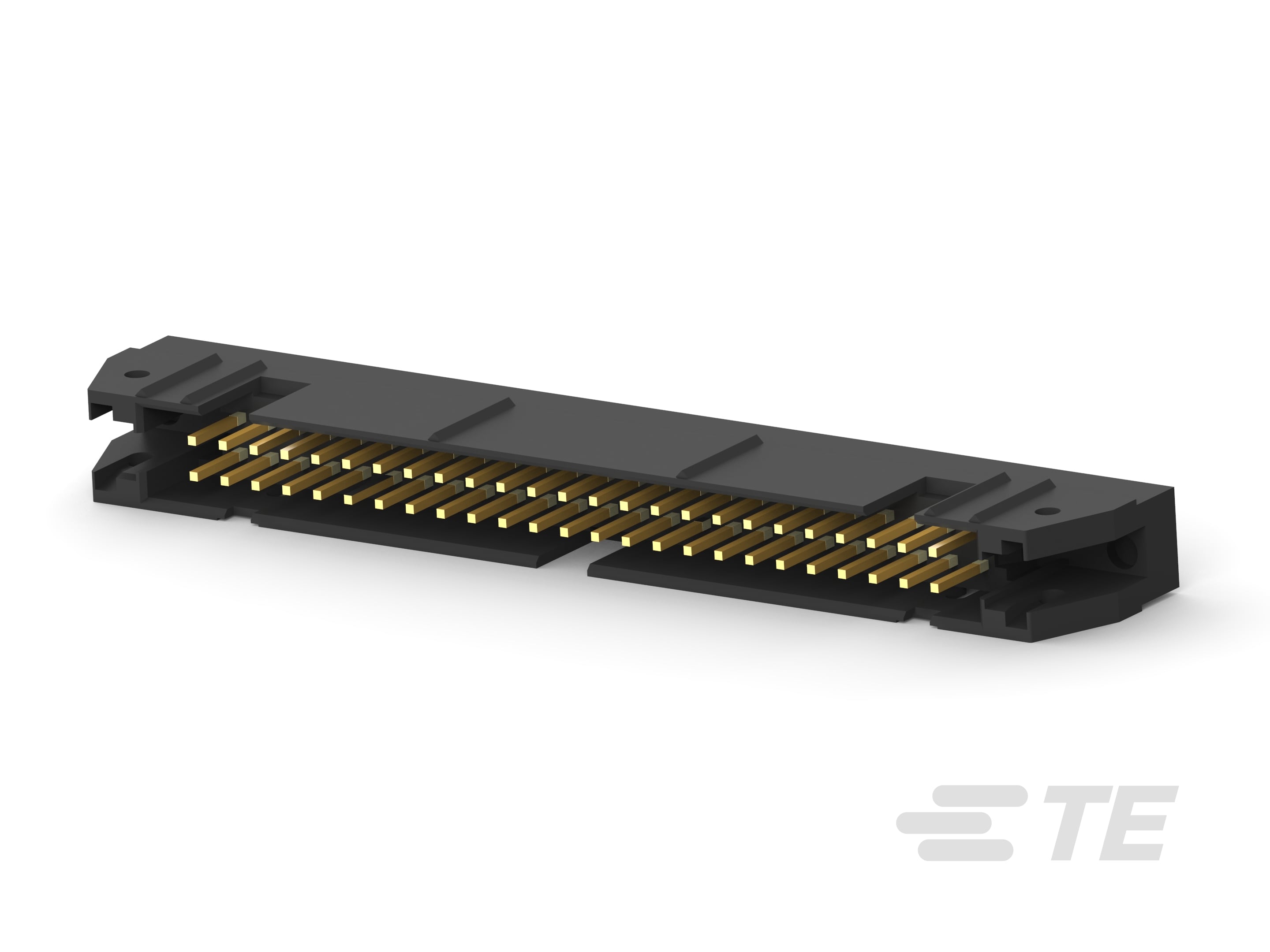

AMP 锁闩通用插头

请查看产品文档或联系我们以了解最新的机构审批信息。

• 带状电缆连接器接头类型  带罩 | 通用弹射无板端连接器 | 通用弹射板端连接器

• 连接器产品类型  外壳 | 连接器组件

• 连接器接合锁闩和锁扣类型  短 | 长

• 连接器系统  板对板 | 线到板 | 线到线

• 连接器和壳体类型  插头 | 母端

• 连接器和端子端接到  印刷电路板

• 位数  10 | 14 | 16 | 20 | 24 | 26 | 30 | 34 | 40 | 44 | 50 | 60 | 64

• PCB 安装方向  垂直 | 直角

• 行数  2

• 绝缘电阻 (MΩ) 5000

• 工作电压 (VAC) 250 | 300

• 接合固定特征颜色  红色 | 黑色

• 接合固定特征材料  PCT | 玻璃填充尼龙 | 玻璃填充热塑塑料 | 玻璃填充聚酯

• 菊花链  不带

• 主要产品颜色  红色 | 蓝色 | 黑色

• 连接器外形  标准

• 端子接合区域电镀材料厚度 (µin) 7.87 | 30

• 端子接触部电镀材料  金 (Au) | 钯镍打底镀金 | 镀金 | 镀金或钯镍打底镀金

• 端子类型  插针

• PCB 端子端接区域电镀材料厚度 (µm) 1 – 2.54 | 2.54

• PCB 端子端接区域电镀材料厚度 (µin) 39.37 – 100 | 100

• PCB 端子端接区域电镀材料表面涂层  亮光 | 哑光

• 接合方柱尺寸  .64 mm [ .025 in ]

• 端子基材  磷青铜 | 铜合金 | 黄铜

• 端子接合区域电镀材料厚度 (µm) .2 | .76

• 端子接合区域电镀材料厚度 (µin) 7.87 | 30

• PCB 端子端接区域电镀材料  锡 | 锡铅

• 端子底板材料  钯镍 | 镍

• 端子形状和构造  双梁 | 正方形

• 端子额定电流（最大值） (A) 1

• 方形端接柱体和尾部尺寸  .64 mm [ .025 in ]

• 端接柱体和尾部长度 (mm) 2.79 | 3.12 | 3.94 | 4.42 | 4.45

• 端接柱体和尾部长度 (in) .11 | .123 | .155 | .174 | .175

• 端接柱体和尾部直径  .64 mm [ .025 in ]

• PCB 端接方法  通孔 - 免焊连接 | 通孔 - 焊接

• PCB 安装对准  不带 | 带有

• 接合对准  带有

• 面板安装特性  不带

• 壳体内的端子定位器类型  压接 | 间隙配合

• 面板安装特性类型  安装耳

• PCB 安装固定  不带 | 带有

• PCB 安装固定类型  作用/符合标准的尾 | 安装耳 | 螺钉安装

• 接合对准类型  中心 | 中心和双 | 双极化杆

• 接合固定  不带 | 带有

• 接合固定类型  弹出锁闩

• 连接器安装类型  板安装

• 外壳材料  PCT | PCT GF | 尼龙 GF | 尼龙或聚酯 | 热塑性 | 玻璃填充尼龙/聚酯 | 聚酯 GF

• 接合入口位置  顶部

• 中心线（间距）  2.54 mm [ .1 in ]

• 连接器长度 (in) 1.19 | 1.259 | 1.26 | 1.459 | 1.46 | 1.559 | 1.56 | 1.59 | 1.759 | 1.76 | 1.959 | 1.96 | 2.059 | 2.06 | 2.062 | 2.1 | 2.26 | 2.459 | 2.46 | 2.47 | 2.75 | 2.759 | 2.76 | 2.96 | 3.259 | 3.26 | 3.759 | 3.76 | 3.959 | 3.96

• 带罩端尺寸 (mm) .15 | 3.81

• 带罩端尺寸 (mm) .15 | 3.81

• 带罩端尺寸 (in) .15

• PCB 厚度（建议） (mm) 1.57 | 1.6 | 2.03 | 2.36 – 3.18 | 2.44 | 3.18

• PCB 厚度（建议） (in) .062 | .063 | .08 | .093 – .125 | .096 | .125

• 连接器长度 (mm) 30.48 | 32 | 37.08 | 39.62 | 40.64 | 44.7 | 49.78 | 52.32 | 52.38 | 53.32 | 57.4 | 62.48 | 62.8 | 69.85 | 70.1 | 75.18 | 82.8 | 95.5 | 100.58

• 连接器长度 (in) 1.19 | 1.259 | 1.26 | 1.459 | 1.46 | 1.559 | 1.56 | 1.59 | 1.759 | 1.76 | 1.959 | 1.96 | 2.059 | 2.06 | 2.062 | 2.1 | 2.26 | 2.459 | 2.46 | 2.47 | 2.75 | 2.759 | 2.76 | 2.96 | 3.259 | 3.26 | 3.759 | 3.76 | 3.959 | 3.96

• PCB 厚度（建议） (mm) 1.57 | 1.6 | 2.03 | 2.36 – 3.18 | 2.44 | 3.18

• 连接器长度 (mm) 30.48 | 32 | 37.08 | 39.62 | 40.64 | 44.7 | 49.78 | 52.32 | 52.38 | 53.32 | 57.4 | 62.48 | 62.8 | 69.85 | 70.1 | 75.18 | 82.8 | 95.5 | 100.58

• 连接器高度 (mm) 8.53 | 8.64 | 13.8 | 13.94

• 连接器高度 (in) .34 | .54 | .548 | .549 | .55

• 行间距  2.54 mm [ .1 in ]

• 壳体温度额定值  标准 | 高

• 工组温度范围 (°C) -65 – 105 | -20 – 85

• 工组温度范围 (°F) -85 – 221 | -4 – 185

• 焊接工艺特性  板支座 | 浸焊

• 电路应用  Signal

• UL 阻燃性等级  UL 94V-0

• 封装数量  1 | 16 | 18 | 24 | 25 | 30 | 32 | 36 | 40 | 42 | 48 | 50 | 54 | 56 | 60 | 64 | 70 | 72 | 80 | 90 | 100 | 520 | 780

• 封装方法  Box | Reel | Tray | 包装
