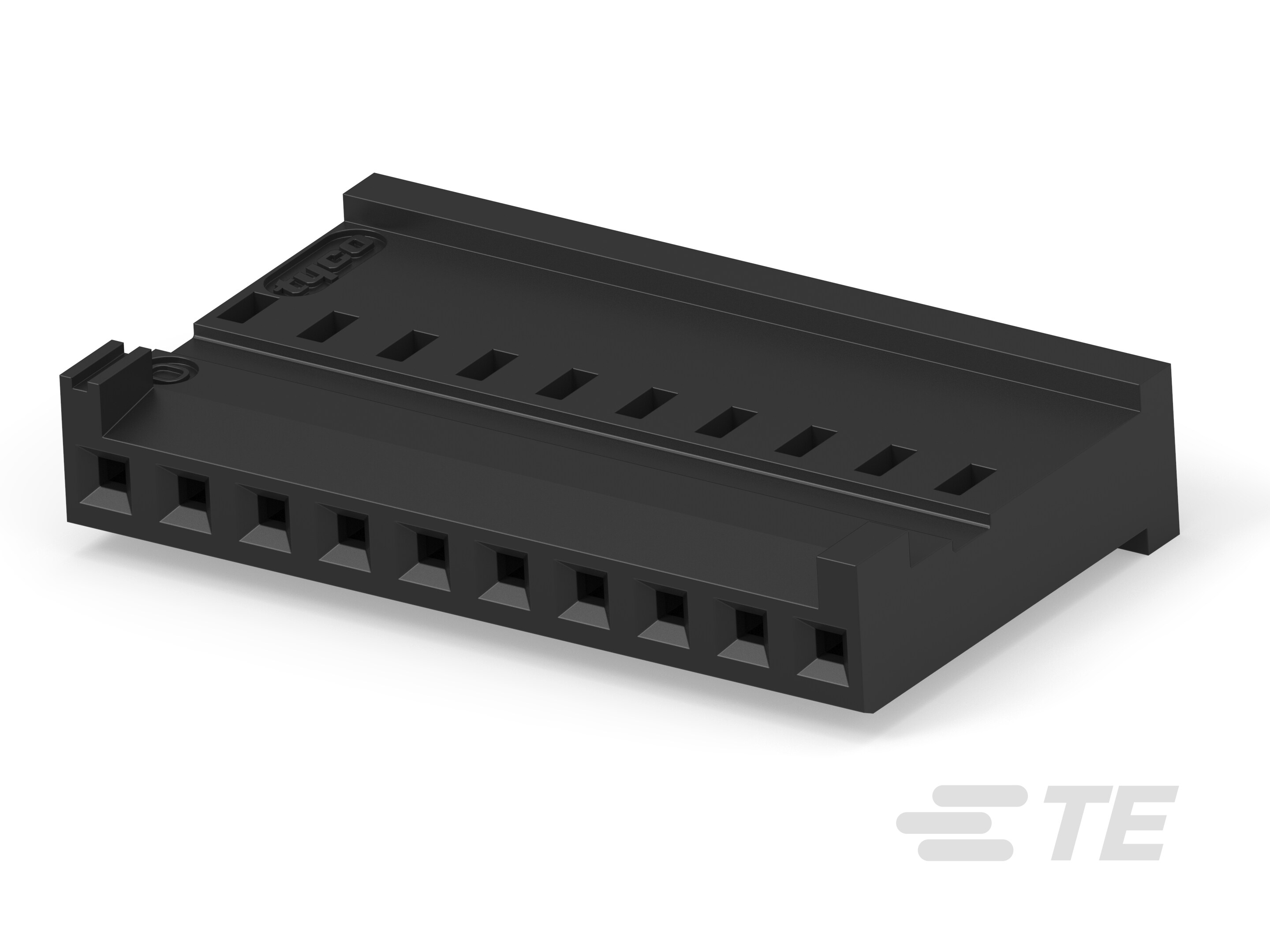

HE13/HE14 压接外壳

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器产品类型  外壳

• 连接器和壳体类型  母端

• 连接器系统  线到板

• 可密封  否

• 连接器和端子端接到  电线和电缆

• 位数  3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 16 | 20 | 24 | 30

• 行数  1 | 2

• 主要产品颜色  蓝色

• 端子基材  磷青铜

• 端子类型  插座

• 端子额定电流（最大值） (A) 3

• 线缆端接方法  绝缘刺破 (IDC)

• 面板安装特性  不带

• 应力消除  不带

• 接合固定  带有

• 壳体入口配置  两端闭合

• 中心线（间距）  2.54 mm [ .1 in ]

• 外壳材料  PBT GF

• 连接器长度 (mm) 7.62 | 10.16 | 12.7 | 15.24 | 20.32 | 25.4 | 30.48 | 38.1

• 连接器长度 (in) .3 | .4 | .5 | .6 | .8 | 1 | 1.2 | 1.5

• 线径 (AWG) 28 – 24

• 连接器高度  15 mm [ .591 in ]

• 线径 (mm²) .08 – .22

• 行间距  2.54 mm [ .1 in ]

• 工组温度范围  -55 – 125 °C [ -67 – 257 °F ]

• 电路应用  Signal

• 灼热丝额定值  标准件 - 非灼热丝

• UL 阻燃性等级  UL 94V-0

• 封装方法  Bag | Box | 包装

• 封装数量  500 | 1000
