该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

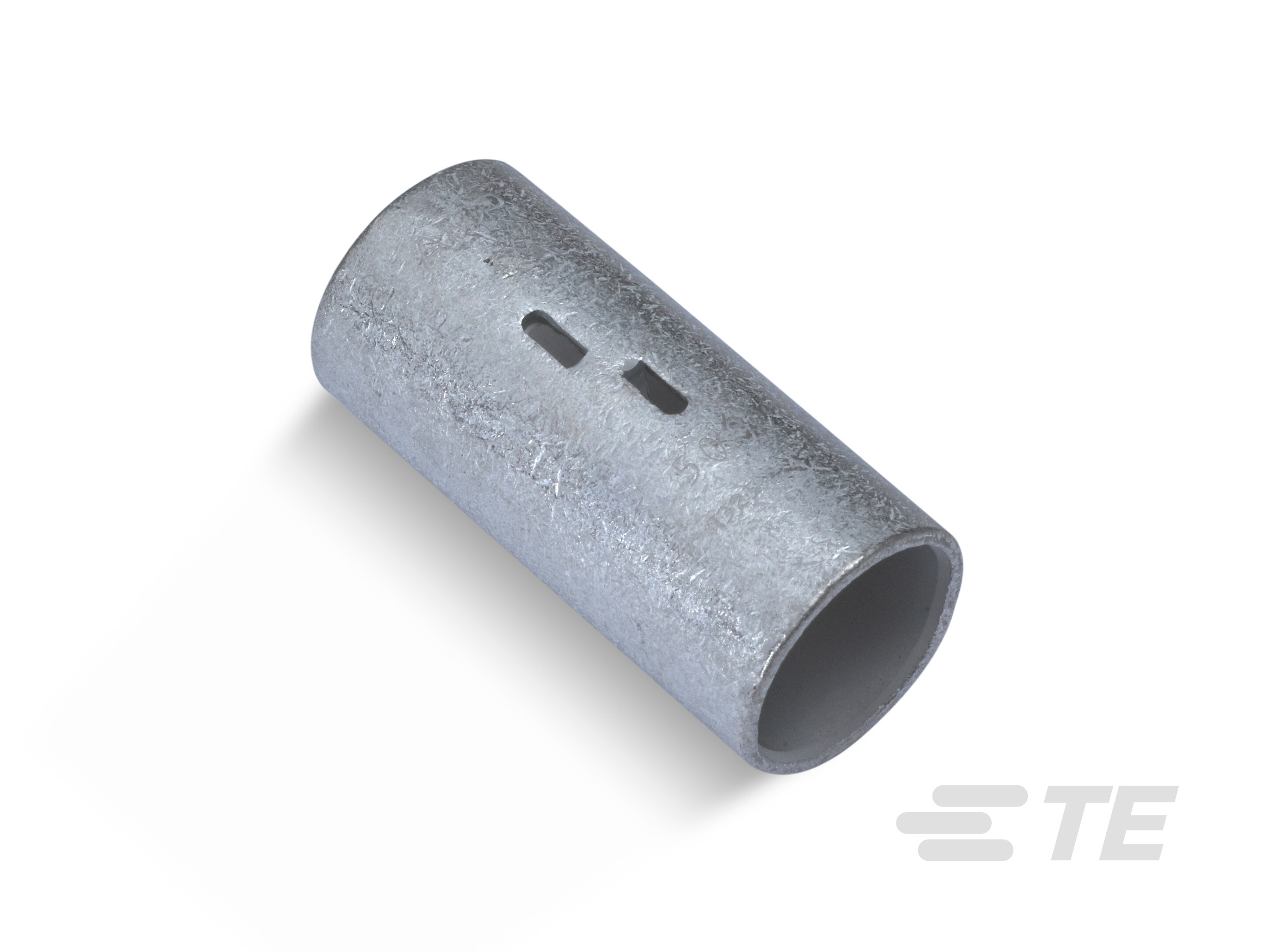

  • 接头产品类型  接头

  • Sealable 

  • 接头类型  对接接头

  • 锯齿  否, 是

  • 接头附件类型  接头

  • 接头压线筒类型  闭式压线筒

  • 接头导线/电缆类型 

  • Insulated  No

  • 压线筒种类  标准

  • 分离式电线类型  绞线

结构特性

  • 接头配置  单一化到单一化

主体特性

  • 接头材料 

  • 接头颜色  灰色

  • 单件重量 (g) 17.871, 32.538

  • 电镀材料 

接触件特性

  • 端子和接头类型  接头

  • 端子电镀厚度 (µin) 150

  • 端子电镀材料 

端接特性

  • 端接方法  压接

机械附件

  • 带导线绝缘  不带

尺寸

  • Wire Size (AWG) 0, 00, 000, 0000, 2

  • 线径 (CMA) 52600 – 83700, 83700 – 119500, 119500 – 150500, 150500 – 190000, 190000 – 231000, 231000 – 275000, 275000 – 325000, 325000 – 375000, 375000 – 450000, 450000 – 550000, 550000 – 650000, 650000 – 750000, 750000 – 850000, 850000 – 950000, 950000 – 1125000

  • 线径 (kcmil) 250, 300, 350, 400, 500, 600, 700, 800

  • 接头总长 (mm) 26.67, 31.5, 35.05, 38.61, 41.91, 43.69, 45.47, 48.01, 49.02, 52.32, 55.37, 55.88, 61.21, 66.29, 67.06, 70.87, 72.14, 75.18, 79.5, 83.06, 84.07, 91.95

  • 接头总长 (in) 1.05, 1.24, 1.38, 1.52, 1.65, 1.72, 1.79, 1.89, 1.93, 2.06, 2.18, 2.2, 2.41, 2.61, 2.64, 2.79, 2.84, 2.96, 3.13, 3.27, 3.31, 3.62

  • 压线筒内径(最小值) (mm) 11.89, 13.28, 14.88, 16.71, 17.78, 19.51, 21.06, 22.5, 25.17, 27.56, 29.77, 31.8, 33.73, 35.56, 9.45

  • 压线筒内径(最小值) (in) .372, .468, .523, .586, .658, .7, .768, .829, .886, .991, 1.085, 1.172, 1.252, 1.328, 1.4

  • 外径 (in) .717, .802, .856, .936, 1.011, 1.08, 1.204, 1.316, 1.42, 1.518, 1.609, 1.694

使用环境

  • 绝缘要求  非绝缘

行业标准

  • 机构/标准号码  E13288

  • 机构/标准  UL

包装特性

  • 接头包装方式 

  • 封装数量  25, 50

其他

  • 注释  每端各需要两个压接。, 连接长度为 41.91 [1.65]。, 连接长度为 48.01 [1.89]。, 连接长度为 75.18[2.96]。, 连接长度为 84.07 [3.31]。, 锡板,根据 ASTM B-545

参考编号

  • TE 内部编号 CAT-AM74-AM74I
