该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

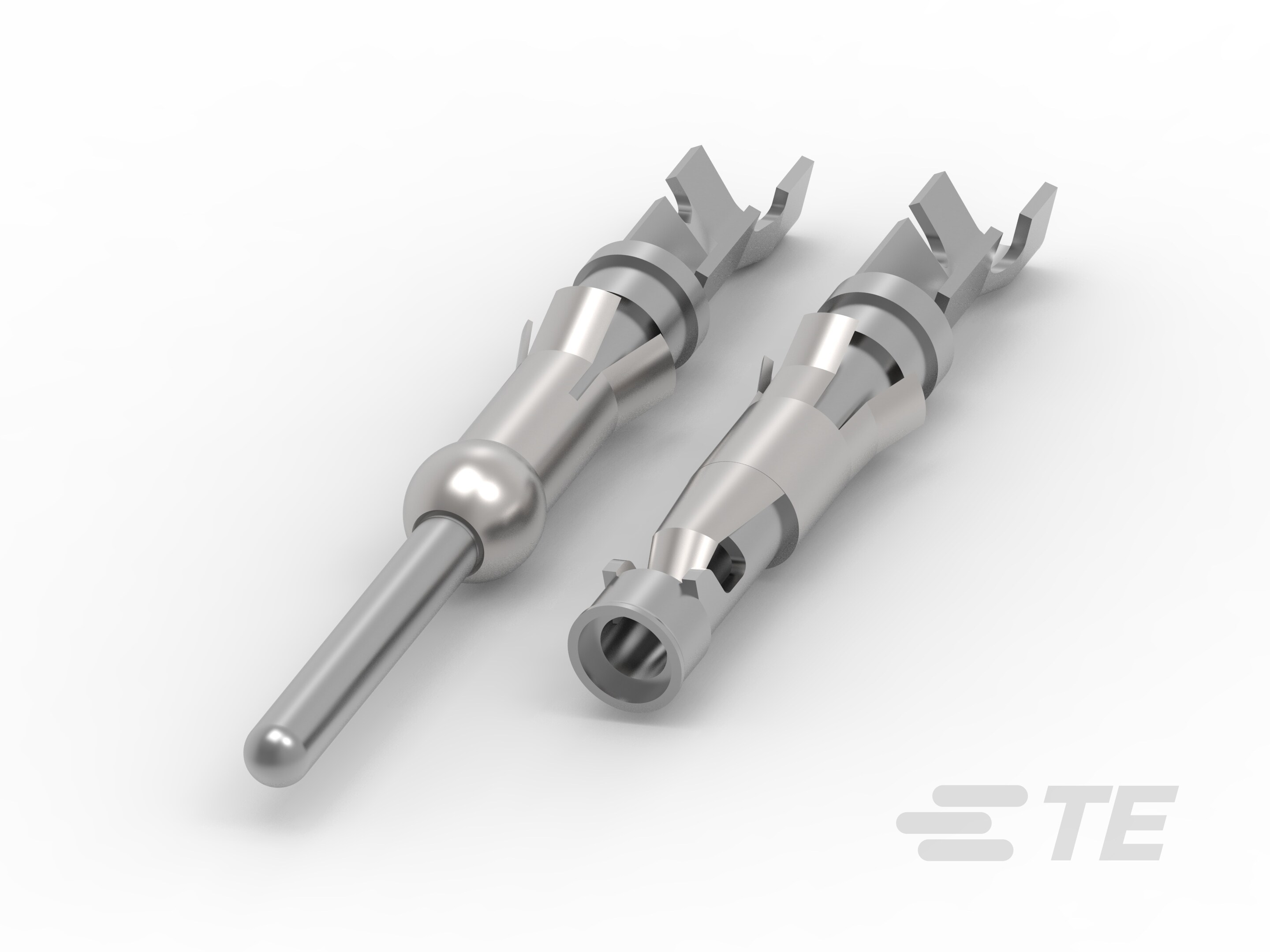

  • 产品类型  端子

  • 连接器系统  线到板

  • 连接器和端子端接到  电线和电缆

电气特征

  • 工作电压 (VAC) 600

  • 测试电流 (A) 13

接触件特性

  • 端子形状  圆形, 圆形

  • 端子类型  插座, 插针

  • 端子基材  铜合金, 黄铜

  • 端子接触部电镀材料  优选金/镍, 贵金属, 金, 锡, 镍

  • 端子接触部位电镀厚度 (µin) 15, 30

  • 端子接触部电镀材料表面涂层  亮光

  • 端子端接区域电镀材料  金, 锡, 镀金, 镍打底镀锡

  • 端子底板材料 

  • 压线筒类型  开式压线筒

  • 端子大小  16

  • 端子端接区域电镀涂层  亮光, 哑光

端接特性

  • 线缆尺寸 (AWG) 18 – 14, 18 – 16, 24 – 20, 26 – 20, 26 – 24, 30 – 26

  • 线缆尺寸 (mm²) .05 – .15, .12 – .2, .12 – .5, .13 – .2, .2 – .6, .75 – 1.5, .8 – 1.31, .8 – 1.4, .8 – 2

  • 端接类型  压接, 焊接, 焊接公端

机械附件

尺寸

  • 接合插针直径 (mm) 1.57

  • 接合插针直径 (in) .062, .066

  • 接受导线绝缘直径范围 (mm) .36 – .76, .89 – 1.4, 1.02 – 1.52, 1.02 – 2.03, 1.52 – 3.05, 2 – 2.5, 2.03 – 2.54, 2.79 – 3.81

  • 接受导线绝缘直径范围 (in) .014 – .03, .035 – .055, .04 – .06, .04 – .08, .06 – .12, .079 – .1, .08 – .1, .11 – .15

使用环境

  • 工组温度范围 (°F) -67 – 221

操作/应用

  • 电路应用  Signal

  • 用于多压接 

识别标记

  • 颜色代码  紫色, 蓝色, 褐色, 黄色

行业标准

  • UL 文件号  E28476

  • UL 防火等级  UL 94V-0

  • 机构/标准  CSA, IEC, UL

包装特性

  • 封装方法  盒, 盒和纸箱, 纸箱, 零散零件

  • 封装数量  1000, 200

其他

  • 注释  先导插针(比标准插针长 1.8mm), 包含压线筒在内的总绝缘压接直径不得超过 3.18 [.125]。, 插入工具编号 91002-1(用于绝缘直径 1.78 [.07] 或更小),编号 200893-2(用于绝缘直径 最大 .09 [2.29])卸出工具编号 305183。, 端子仅适用于 Metrimate 系列 1 (Arr. 23-24)、系列 4(Arr. 23-13M、23-16M、23-22M)和 VDE 连接器。, 这些端子可用于所有连接器护套的 MultiMate 端子位置。, 退针工具编号 305183, 镀金端子不得与镀锡或镀银端子插接。

  • 线缆类型  分离式导线

  • 适用于  CPC 连接器, G 系列连接器, M 系列连接器, VDE 连接器

  • 电线类型  常规导线, 绞线
