该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

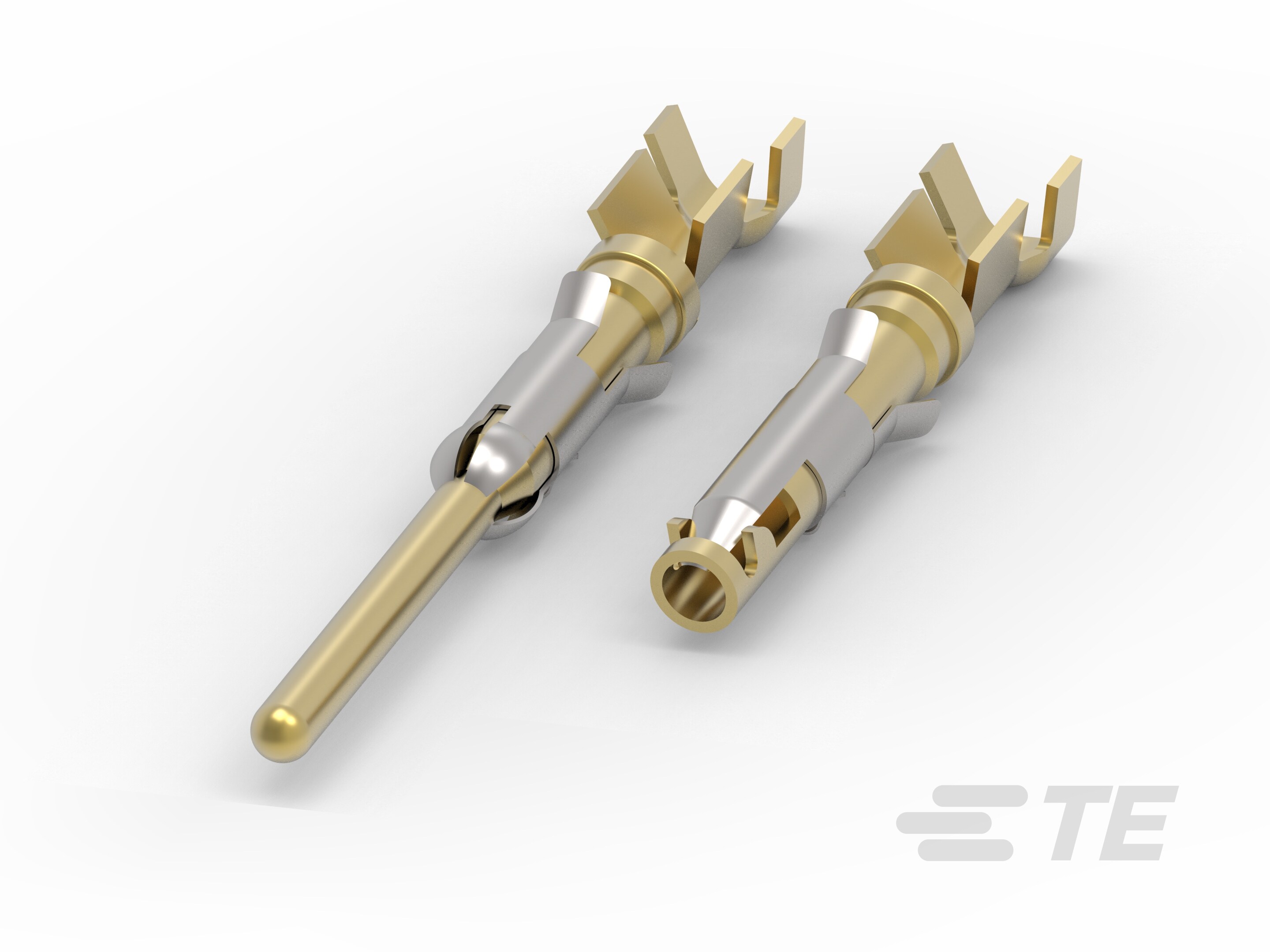

产品类型特性

  • 电源端子类型  端子

  • 连接器和端子端接到  电线和电缆

电气特征

  • 测试电流 (A) 13

接触件特性

  • 端子形状和构造  圆形, 圆形

  • 端子接触部电镀材料  贵金属, 贵金属, 金, 锡

  • 端子额定电流(最大值) (A) 13

  • 端子类型  插座, 插针

  • 壳体内的端子定位力  带有

  • 接合插针直径  1.57 mm [ .062 in ]

  • 端子基材  磷青铜, 黄铜

  • 端子接合区域电镀材料厚度 (µm) .76, 1.02, 2.03, 5

  • 端子接合区域电镀材料厚度 (µin) .197, 30, 40, 80

  • 端子接触部电镀材料表面涂层  亮光

  • 导线端子端接区域电镀材料厚度 (µm) .076, 1.02, 2.03, 5

  • 导线端子端接区域电镀材料厚度 (µin) .197, 3, 40, 80

  • 导线端子端接区域电镀材料  锡, 镀金

  • 导线端子端接区域电镀材料表面涂层  亮光

  • 端子方向  直式

  • 端子底板材料 

  • 端子底板材料厚度 (µm) .76, 1.27

  • 端子底板材料厚度 (µin) 30, 50

  • 端子大小  16

  • 压线筒类型  开式压线筒

端接特性

  • 线缆端接方法  压接

机械附件

  • 壳体内的端子定位器类型  卡口

  • 带导线绝缘  带有

尺寸

  • Wire Size (AWG) 18 – 15, 18 – 16, 24 – 20, 26 – 24, 30 – 28

  • Wire Size (mm²) .05 – .09, .12 – .2, .12 – .24, .2 – .5, .75 – 1.5

  • Accepts Wire Insulation Diameter Range (mm) .4 – .8, .89 – 1.4, 1.1 – 1.8, 2 – 2.5, 2.01 – 2.49

  • Accepts Wire Insulation Diameter Range (in) .016 – .03, .035 – .055, .043 – .07, .0433 – .07, .0433 – .071, .078 – .098, .079 – .098, .08 – .1, .08 – 1

使用环境

  • 工组温度范围 (°C) -55 – 150, -55 – 90

  • 工组温度范围 (°F) -67 – 194, -67 – 302

操作/应用

  • 电路应用  电源和信号

识别标记

  • 颜色代码  蓝色, 黄色

行业标准

  • UL 文件号  E28476

  • 机构/标准  UL

  • 经 VDE 测试 

包装特性

  • 封装方法  Bag, Box, Loose Piece

  • 封装数量  200

其他

  • 适用于  CPC 连接器

  • 电线类型  常规导线

  • 注释  先导插针(比标准插针长 1.8mm), 包含压线筒在内的总绝缘压接直径不得超过 3.18 [.125]。
