该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

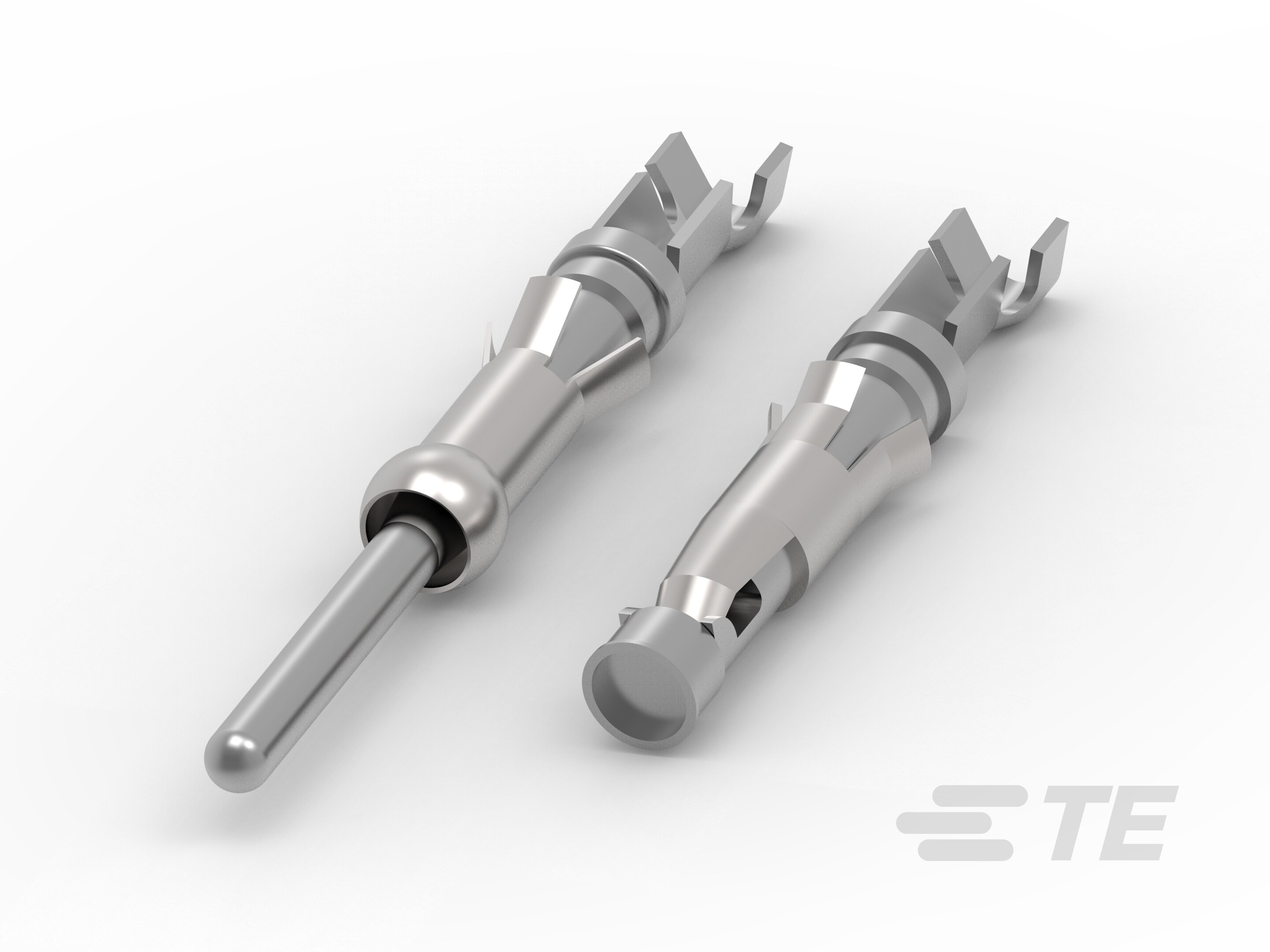

  • 产品类型  端子

  • 连接器和端子端接到  电线和电缆

电气特征

  • 测试电流 (A) 13

接触件特性

  • 端子类型  插座, 插针

  • 端子基材  黄铜

  • 端子接触部电镀材料  贵金属, 金, 银, 锡

  • 端子接触部位电镀厚度 (µin) 30

  • 端子端接区域电镀材料  锡, 镀金

  • 端子大小  16

端接特性

  • 线缆尺寸 (AWG) 18 – 16, 24 – 20, 26 – 24

  • 线缆尺寸 (mm²) .12 – .2, .2 – .5, .75 – 1.5

  • 端接类型  压接

尺寸

  • 接受导线绝缘直径范围 (mm) .9 – 1.4, 1.1 – 1.8, 2 – 2.5

  • 接受导线绝缘直径范围 (in) .035 – .055, .0433 – .07, .045 – .071, .078 – .098, 1.1 – 1.8

操作/应用

  • 电路应用  Signal

识别标记

  • 颜色代码  红色, 蓝色, 黄色

行业标准

  • UL 文件号  E28476

  • 机构/标准  UL

包装特性

  • 封装方法 

  • 封装数量  5000

其他

  • 电线类型  常规导线

相关资料

无可用文档。
