特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

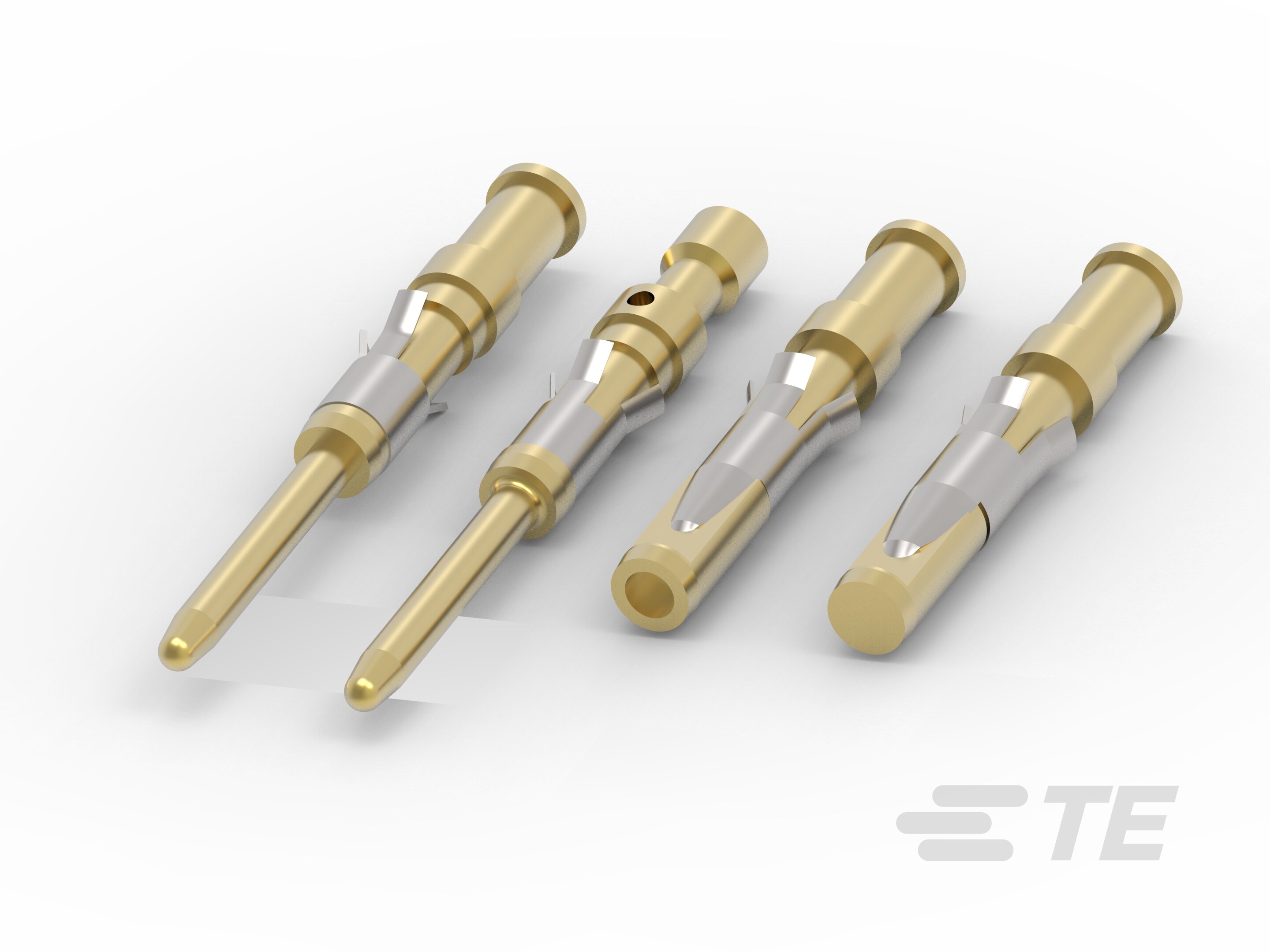

  • 产品类型  端子

  • 连接器系统  线到线

  • Sealable 

  • 连接器和端子端接到  电线和电缆

结构特性

  • Number of Positions  1

电气特征

  • 测试电流 (A) 13

接触件特性

  • 端子额定电流(最大值) (A) 13

  • 端子类型  插座, 插针

  • 壳体内的端子定位力  带有

  • 端子基材  黄铜

  • 端子接触部电镀材料 

  • 端子接触部位电镀厚度  .76 µm [ 30 µin ]

  • 端子接触部电镀材料表面涂层  亮光

  • 端子端接区域电镀材料 

  • 端子端接区域电镀厚度  .76 µm [ 30 µin ]

  • 压接部电镀涂层 

  • 压接区域电镀厚度  .76 µm [ 30 µin ]

  • 端子底板材料 

  • 底板材料厚度  1.27 µm [ 50 µin ]

  • 端子大小  16

端接特性

  • 端接类型  压接

机械附件

尺寸

  • Wire Size (AWG) 14, 18, 18 – 16, 24 – 20, 28 – 24

  • Wire Size (mm²) .08 – .24, .081, .2 – .6, .8 – 1.4, 2, 2 – 2.15

  • 接合插针直径  1.57 mm [ .062 in ]

  • 接受导线绝缘直径范围 (mm) .89 – 1.4, 1.02 – 1.57, 1.22 – 1.65, 1.4 – 2.24, 2.03 – 2.67

  • 接受导线绝缘直径范围 (in) .035 – .055, .04 – .062, .048 – .065, .055 – .088, .08 – .105

使用环境

  • 工组温度范围  -55 – 105 °C [ -55 – 302 °F ]

操作/应用

  • 电路应用  Signal

  • 特性  零散零件

  • 用于多压接 

识别标记

  • 颜色代码  紫色/蓝色, 红色, 红色/红色, 蓝色, 蓝色/蓝色, 黄色/红色

包装特性

  • 封装方法  卷, 带上安装, 袋, 零散零件

  • 封装数量  1000, 4000, 500, 900, 950

其他

  • 适用于  CPC 系列 1 和 4 连接器, CPC 连接器, G 系列连接器, M 系列连接器, Metrimate, Metrimate 抽屉, 专用 M 系列

  • 注释  TH501 调整盘(料号 1-601967-5)与手动工具 601967-1 搭配使用。, TH502 调整盘(料号 1-601967-6)与手动工具 601967-1 搭配使用。, 包含压线筒在内的总绝缘压接直径不得超过 3.18 [.125]。, 接地插针用于在插接和取消插接连接器半型时形成先通/后断的条件。, 插入工具编号 200893-2(用于绝缘直径不超过 1.78 [.07] 的情况)。, 用于 2 根 18 AWG 导线, 退针工具编号 305183

  • 线缆类型  分离式导线
