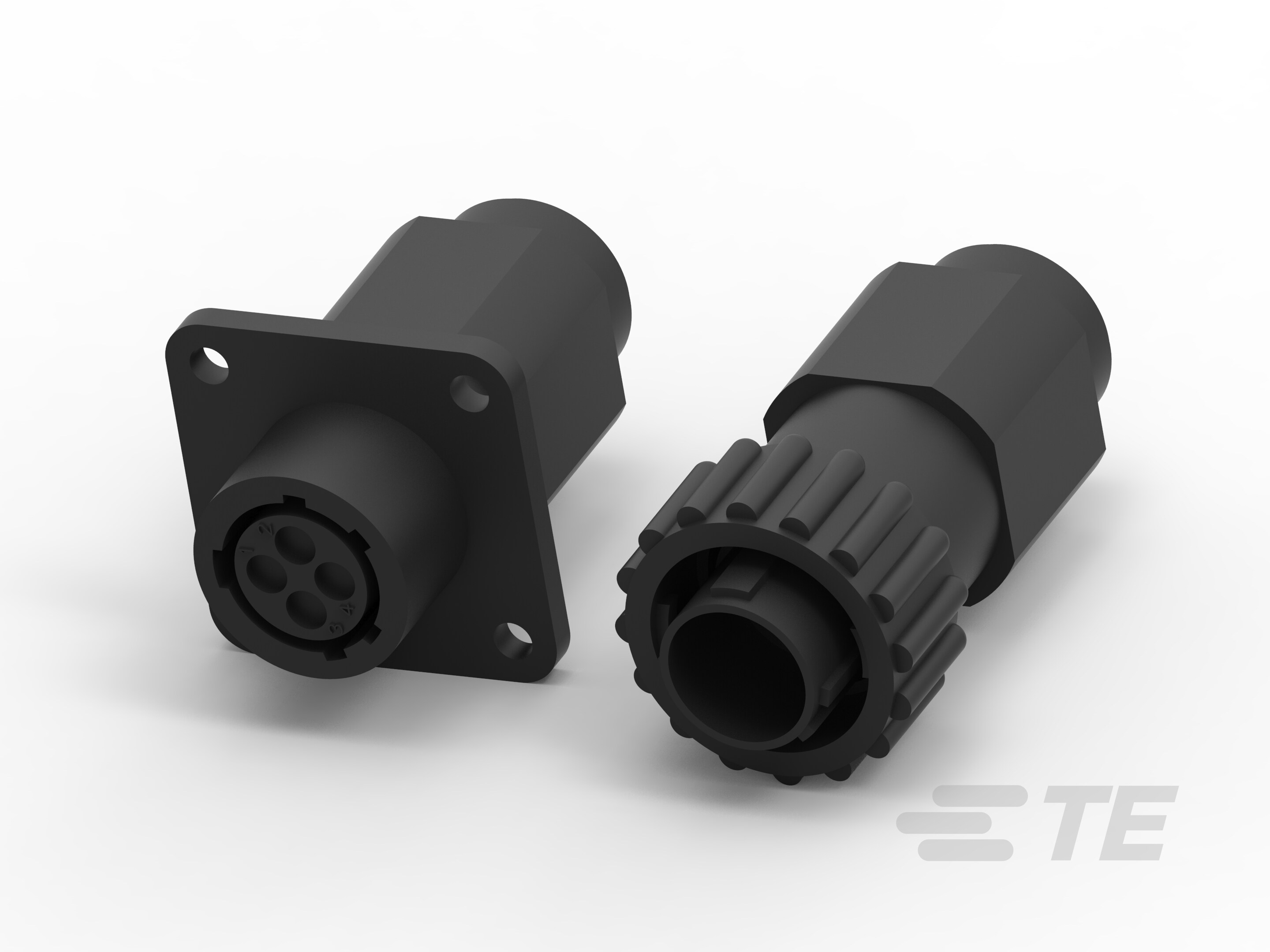

One-Piece Connector, Sealed, CPC Series 1

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器密封件和插头类型  外围设备, 导线入口密封

• 连接器产品类型  外壳

• 连接器系统  线到线

• 可密封  是

• 连接器和端子端接到  电线和电缆

• 连接器和壳体类型  插头, 母端, 母端

• 圆形连接器外壳类型  全塑

• 位数  4, 9, 14, 16, 24, 37

• 电源位置数量  0

• 信号位置数量  4, 9, 14, 16, 24, 37

• 反向编号  不带, 带有

• 工作电压 (VDC) 600

• 工作电压 (VAC) 600

• 反向极性  否, 是

• 端子类型  插座, 插针

• 端子保护  带有

• 极性代码  A

• 螺纹尺寸  1 1/18-18 UNEF-2A, 1 3/18-18 UNEF-2A, 1 3/8-18 UNEF-2A, 1-3/8 - 18 UNEF-2A, 15/16-20 UNEF – 2A, 3/4 - 20 UNEF-2A, 5/8-24 UNEF-2A

• 接合固定类型  螺纹连接

• 面板安装特性类型  带安装孔的凸缘, 法兰, 法兰

• 接合对准  带有

• 接合对准类型  键控

• 连接器安装类型  电缆安装（自由悬挂）, 面板安装

• 接合固定  带有

• 面板安装特性  不带, 带有

• 主体方向  直式

• 壳体颜色  黑色

• 外壳材料  尼龙, 尼龙 6/6, 尼龙 6/6 GF, 尼龙 6/6（耐紫外线）, 尼龙（耐紫外线）

• 圆形连接器壳体尺寸  11, 13, 17, 23

• 兼容的绝缘直径范围 (mm) 1.02 – 2.03, 1.65 – 2.54, 1.65 – 3.04, 1.65 – 3.05

• 兼容的绝缘直径范围 (in) .04 – .08, .065 – .1, .065 – .12

• 工作温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 流体阻力  浸入

• 电路应用  Signal

• 屏蔽  否

• UL 阻燃性等级  UL 94V-0

• 封装数量  1, 100, 150

• 封装方法  Bag, 包装
