规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

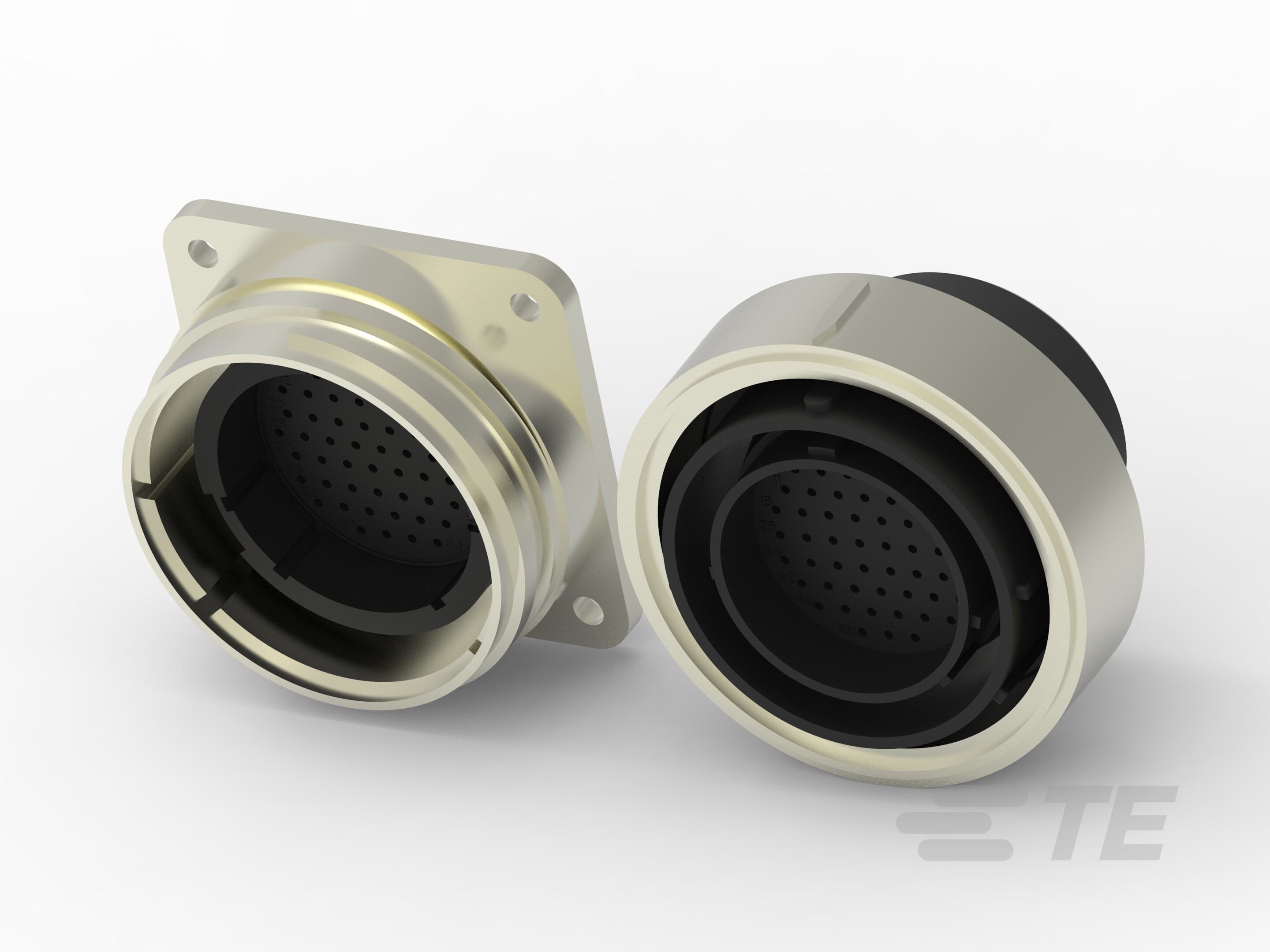

  • 连接器产品类型  外壳

  • 连接器系统  线到线, 线到面板, 线到面板

  • 可密封 

  • 连接器和端子端接到  电线和电缆

  • 连接器和壳体类型  插头, 母端, 母端

  • 圆形连接器外壳类型  金属外壳

结构特性

  • 位数  28, 57, 63

  • 电源位置数量  0

  • 信号位置数量  28, 57, 63

  • 反向编号  不带

电气特征

  • 工作电压 (VDC) 250

  • 工作电压 (VAC) 250

接触件特性

  • 反向极性  否, 是

  • 端子类型  插座, 插针

  • 端子额定电流(最大值) (A) 8

  • 端子保护  带有

端接特性

  • 线缆端接方法  压接

机械附件

  • 螺纹尺寸  1-3/16-18 UNEF-2A, 1-3/8 - 18 UNEF-2A, 1-7/16-18 UNEF-2A, 15/16-20 UNEF – 2A

  • 接合固定类型  螺纹连接

  • 面板安装特性类型  带安装孔的凸缘

  • 接合对准  带有

  • 接合对准类型  键控

  • 连接器安装类型  面板安装

  • 接合固定  带有

  • 面板安装特性  不带, 带有

壳体特性

  • 主体方向  直式

  • 壳体颜色  黑色

  • 外壳材料  热塑性

  • 圆形连接器壳体尺寸  22, 28

尺寸

  • 兼容的绝缘直径范围 (mm) 1.72, 1.73, 2.54, 1073

  • 兼容的绝缘直径范围 (in) .068, .1

  • 线径 (AWG) 20 – 28

  • 线径 (mm²) .079 – .53

使用环境

  • 工作温度范围  -55 – 105 °C [ -67 – 221 °F ]

  • 流体阻力 

操作/应用

  • 电路应用  Signal

  • 屏蔽 

行业标准

  • UL 阻燃性等级  UL 94V-0

包装特性

  • 封装数量  10

  • 封装方法  Box, Carton

参考编号

  • TE 内部编号 CAT-AM71-C83998Q
