该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

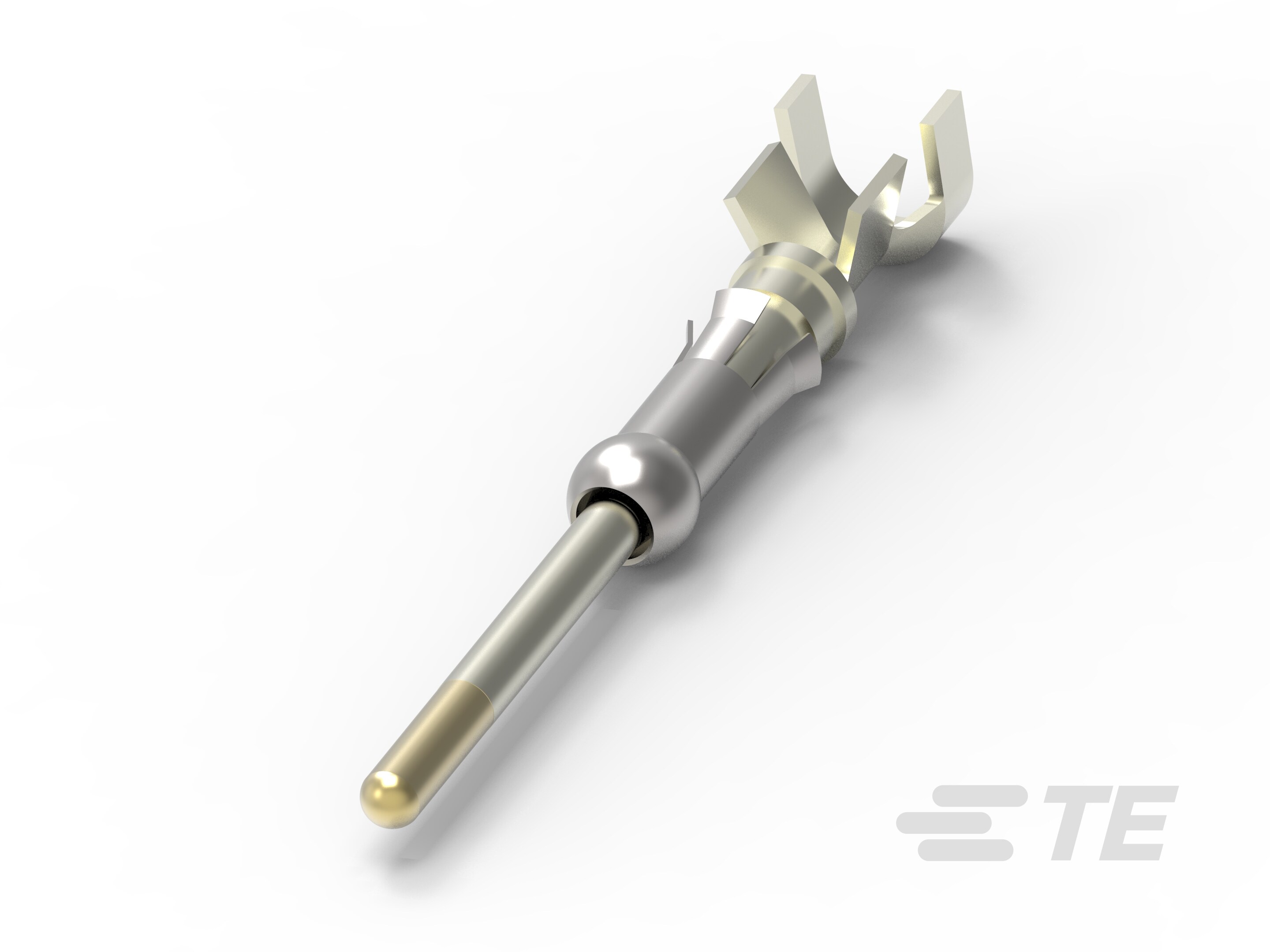

  • 产品类型  端子

  • 连接器和端子端接到  电线和电缆

电气特征

  • 测试电流 (A) 13

接触件特性

  • 端子类型  插针

  • 端子基材  黄铜

  • 端子接触部电镀材料 

  • 端子接触部位电镀厚度 (µin) 50

  • 端子端接区域电镀材料 

  • 端子大小  16

端接特性

  • 线缆尺寸 (AWG) 18 – 14, 24 – 20

  • 线缆尺寸 (mm²) .2 – .6, .8 – 2

  • 端接类型  压接

尺寸

  • 接受导线绝缘直径范围 (mm) 1.52 – 3.05, 2.79 – 3.81

  • 接受导线绝缘直径范围 (in) .06 – .12, .11 – .15

操作/应用

  • 电路应用  Signal

包装特性

  • 封装方法  卷, 纸箱

  • 封装数量  1000, 4000

其他

  • 适用于  MIL-C-5015 圆形连接器

  • 线缆类型  分离式导线
