概述

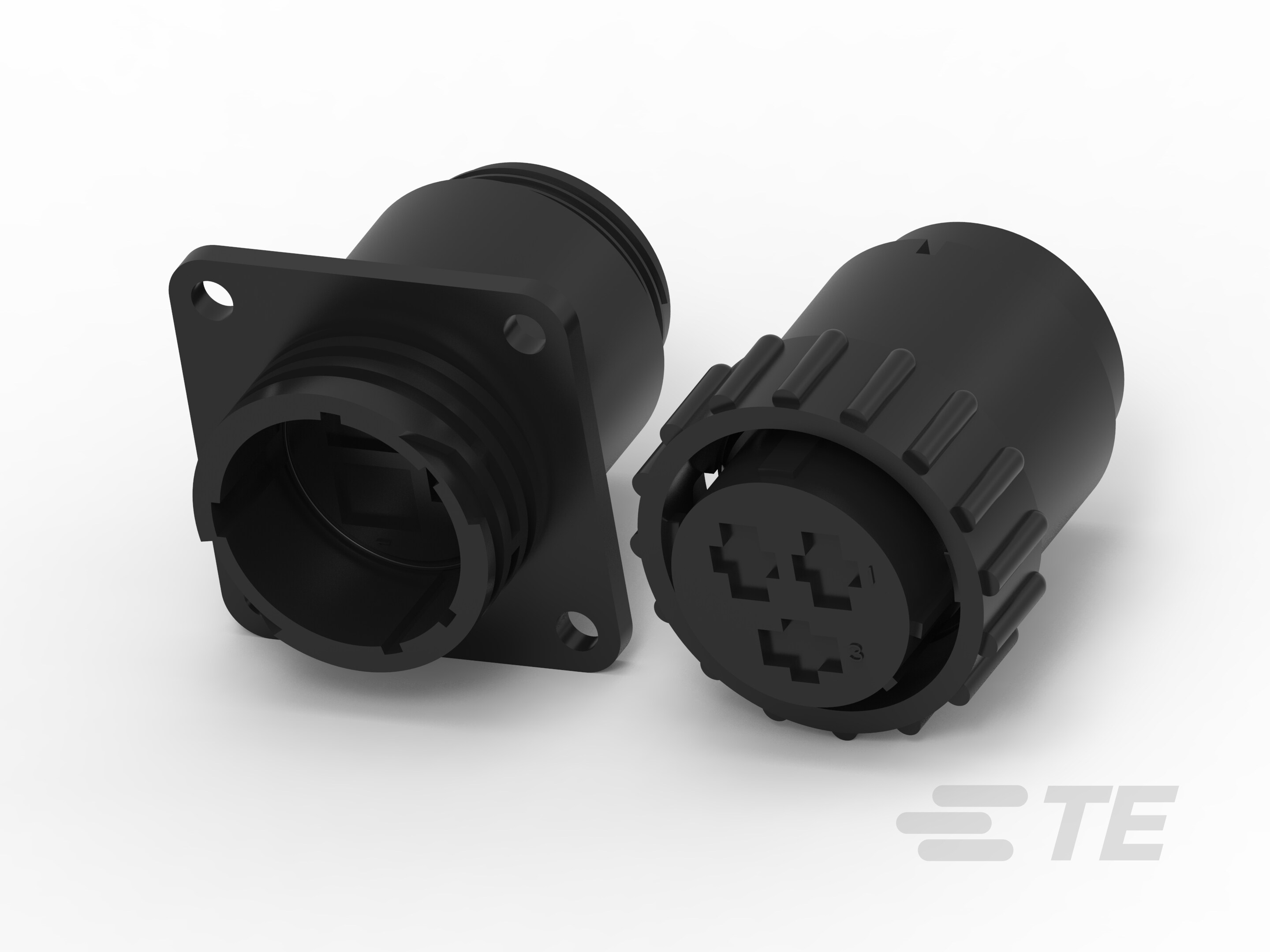

产品详细信息

  • 功率密度:功率高达 47A
  • 3-7 位
  • 兼容 XII 型“盒”式电源端子
  • 端子配线范围是 16-10 AWG
  • 尺寸:17-3 和 23-7

应用

  • 工业机械设备和工厂自动化;材料处理设备
  • 轨道和运输车辆与系统
  • 医疗器械和设备
  • 通信设备、联网、数据存储、计算机及外围设备
  • 暖通空调、商用设备和建筑设备
  • 照明和标示
  • 机动车辆 - 汽车/大巴/卡车;非公路和休闲车辆;农业机械;建筑设备
  • 航空航天和国防设备与系统

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器产品类型  外壳

  • 连接器系统  线到线, 线到面板, 线到面板

  • Sealable 

  • 连接器和端子端接到  电线和电缆

  • 连接器和壳体类型  插头, 母端, 母端

  • 圆形连接器外壳类型  全塑

结构特性

  • Number of Positions  3, 7

  • 电源位置数量  3, 7

  • 信号位置数量  0

  • 键控  A

  • 密封类型  外围设备

  • 反向编号  不带

电气特征

  • Operating Voltage (VDC) 600

  • Operating Voltage (VAC) 600

接触件特性

  • 反向极性  否, 是

  • 端子类型  插座, 插针

  • 端子额定电流(最大值) (A) 32, 34

  • 端子保护  带有

端接特性

  • 线缆端接方法  压接

机械附件

  • 螺丝/孔螺纹尺寸  1-3/8 - 18 UNEF-2A, 15/16-20 UNEF-2A, 15/16-20 UNEF-2B

  • 面板安装特性类型  带安装孔的凸缘, 带螺纹插针的凸缘, 法兰, 法兰

  • 连接器安装类型  电缆安装(自由悬挂), 面板安装

  • 接合对准  带有

  • 接合固定  带有

  • 面板安装特性  不带, 带有

  • 接合固定类型  螺纹连接

  • 接合对准类型  键控

壳体特性

  • 主体方向  直式

  • 壳体颜色  黑色

  • 外壳材料  PA 6.6 GF

  • 圆形连接器壳体尺寸  17, 23

尺寸

  • 导线绝缘直径范围  5.59 mm [ .22 in ]

使用环境

  • 工作温度范围  -55 – 105 °C [ -67 – 221 °F ]

  • 流体阻力 

操作/应用

  • 电路应用  Power

  • 屏蔽 

行业标准

  • UL 阻燃性等级  UL 94V-0

  • 经 VDE 测试 

包装特性

  • 封装方法  标准

  • 封装数量  1, 100, 150

参考编号

  • TE 内部编号 CAT-AM71-C83998BB
