规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

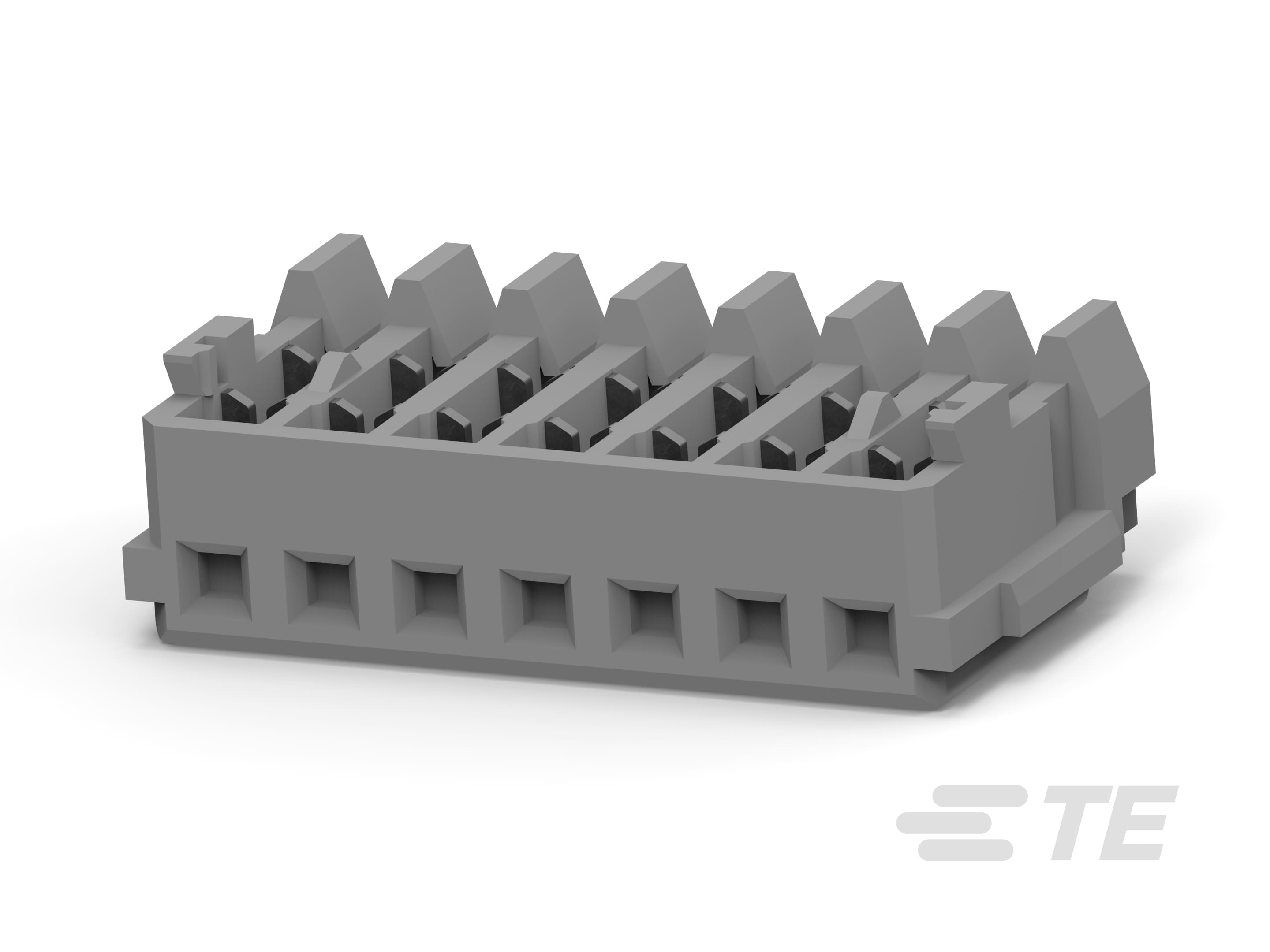

  • 连接器产品类型  外壳

  • 连接器和壳体类型  母端

  • 连接器系统  线到板, 线到线, 线到面板

  • 可密封 

  • 连接器和端子端接到  电线和电缆

结构特性

  • 位数  2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20

  • 行数  1

电气特征

  • 工作电压 (VDC) 50

  • 绝缘电阻 (MΩ) 500

  • 工作电压 (VAC) 50

主体特性

  • 主要产品颜色  白色, 蓝色

接触件特性

  • 端子类型  插座

  • 端子额定电流(最大值) (A) 3

端接特性

  • 线缆端接方法  压接

机械附件

  • 面板安装特性  不带

  • 应力消除  不带

  • 接合固定  带有

  • 接合固定类型  制动器

  • 连接器安装类型  电缆安装(自由悬挂)

壳体特性

  • 外壳材料  尼龙 66

  • 中心线(间距)  1.5 mm [ .059 in ]

尺寸

  • 兼容的绝缘直径范围  .85 – 1.05 mm [ .033 – .041 in ]

  • 连接器长度 (mm) 4.5, 6, 7.5, 9, 10.5, 12, 13.5, 15, 16.5, 18, 19.5, 21, 22.5, 24, 25.55, 27, 28.5, 30, 31.5

  • 连接器长度 (in) .177, .236, .295, .354, .413, .472, .531, .591, .649, .65, .709, .767, .768, .827, .886, .945, 1.006, 1.063, 1.122, 1.181, 1.24

  • 线径 (AWG) 30 – 24

  • 连接器宽度  3.6 mm [ .141 in ]

  • 连接器高度  6 mm [ .236 in ]

  • 线径 (mm²) .05 – .22

使用环境

  • 工组温度范围  -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 电路应用  电源和信号

行业标准

  • 灼热丝额定值  标准件 - 非灼热丝

  • 与机构/标准产品兼容  CSA, UL

  • UL 阻燃性等级  UL 94V-0

包装特性

  • 封装方法  Bag, Box, Tube

  • 封装数量  500, 1000, 1500, 2000, 2500, 3000, 4000, 5000

参考编号

  • TE 内部编号 CAT-AM7053-H8172
