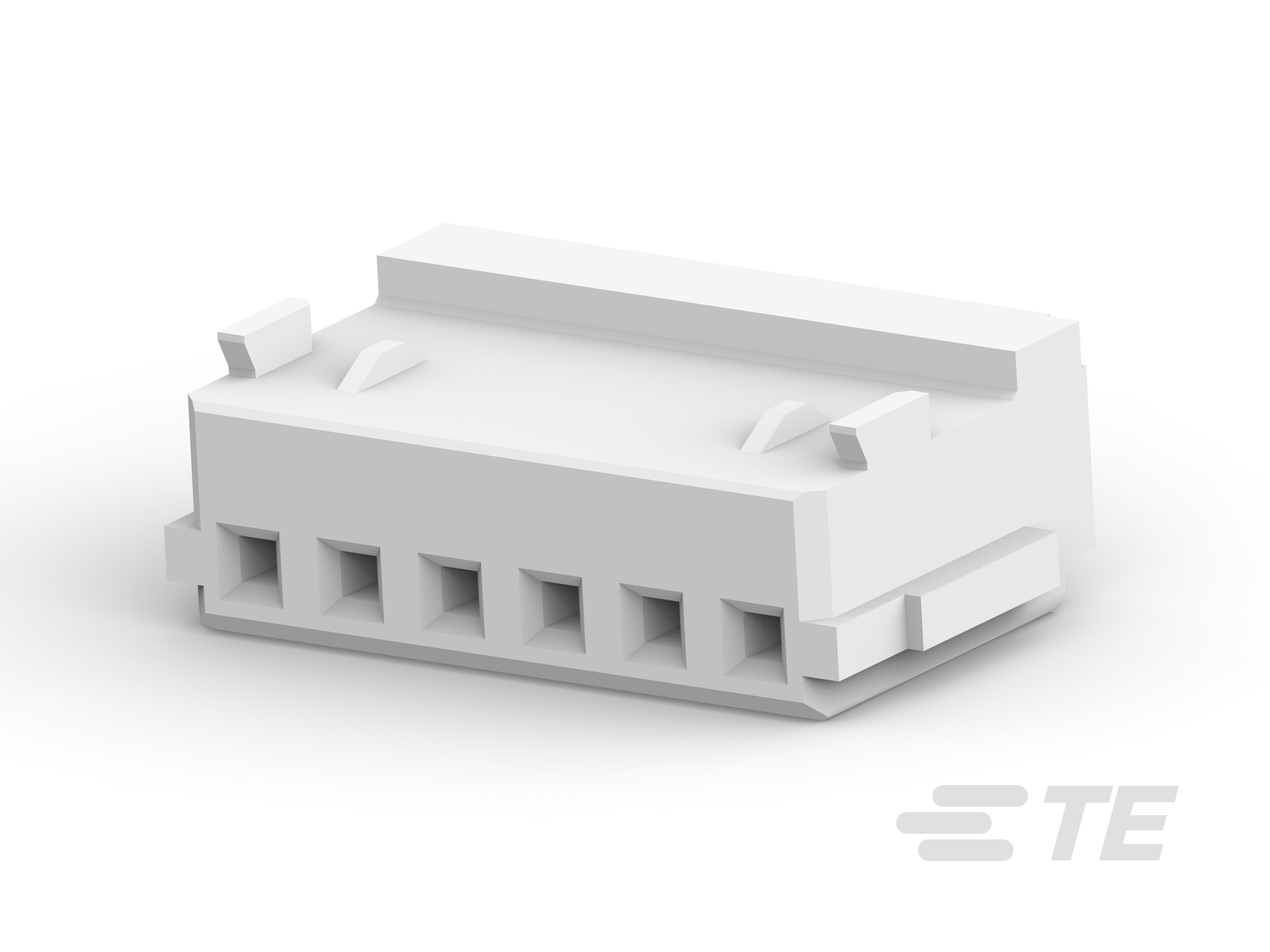

小型 CT 抽屉式母端外壳

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器产品类型  连接器组件

• 连接器和壳体类型  母端

• 连接器系统  线到线 | 线到面板

• 可密封  否

• 连接器和端子端接到  电线和电缆

• 位数  4 | 7 | 10 | 12 | 14 | 16 | 22 | 26 | 30 | 60

• 行数  1 | 2

• 电源位置数量  5

• 信号位置数量  20

• 工作电压 (VDC) 50

• 端接电阻 (mΩ) 4 | 12 | 16

• 工作电压 (VDC) 50

• 工作电压 (VAC) 50 | 250

• 主要产品颜色  黑色

• 端子类型  插座

• 端子基材  磷青铜 | 铜合金 | 黄铜

• 端子类型  插座

• 壳体内的端子定位力  不带

• 端子额定电流（最大值） (A) 1 | 1.5 | 12

• 线缆端接方法  压接/IDC

• 面板安装特性  不带

• 应力消除  不带

• 接合固定  不带 | 带有

• 接合固定类型  锁闩

• 连接器安装类型  电缆安装（自由悬挂） | 面板安装

• 外壳材料  PBT GF

• 壳体入口配置  两端闭合

• 外壳材料  PBT GF

• 中心线（间距）  1.5 mm [ .059 in ]

• 连接器高度 (in) .582 | .747 | .748

• 兼容的绝缘直径范围  1.6 – 4 mm [ .063 – .157 in ]

• 连接器长度 (mm) 28.1 | 32.6 | 35.6 | 38.6 | 67.1

• 连接器长度 (in) 1.104 | 1.281 | 1.399 | 1.517 | 2.637 | 2.642

• 连接器宽度 (mm) 30.9

• 行间距 (mm) 4 | 4.05 | 7 | 8.05

• 行间距 (in) .157 | .159 | .276 | .317

• 连接器高度 (mm) 14.8 | 19

• 连接器高度 (in) .582 | .747 | .748

• 线径 (AWG) 24 – 16

• 线径 (mm²) .2

• 工组温度范围  -30 – 105 °C [ -22 – 221 °F ]

• 电路应用  Signal | 电源 | 电源和信号

• UL 阻燃性等级  UL 94V-0

• 封装数量  25 | 49

• 封装方法  Tray | 盒和托盘 | 零散零件

• 封装方法  Tray | 盒和托盘 | 零散零件
