概述

产品特性

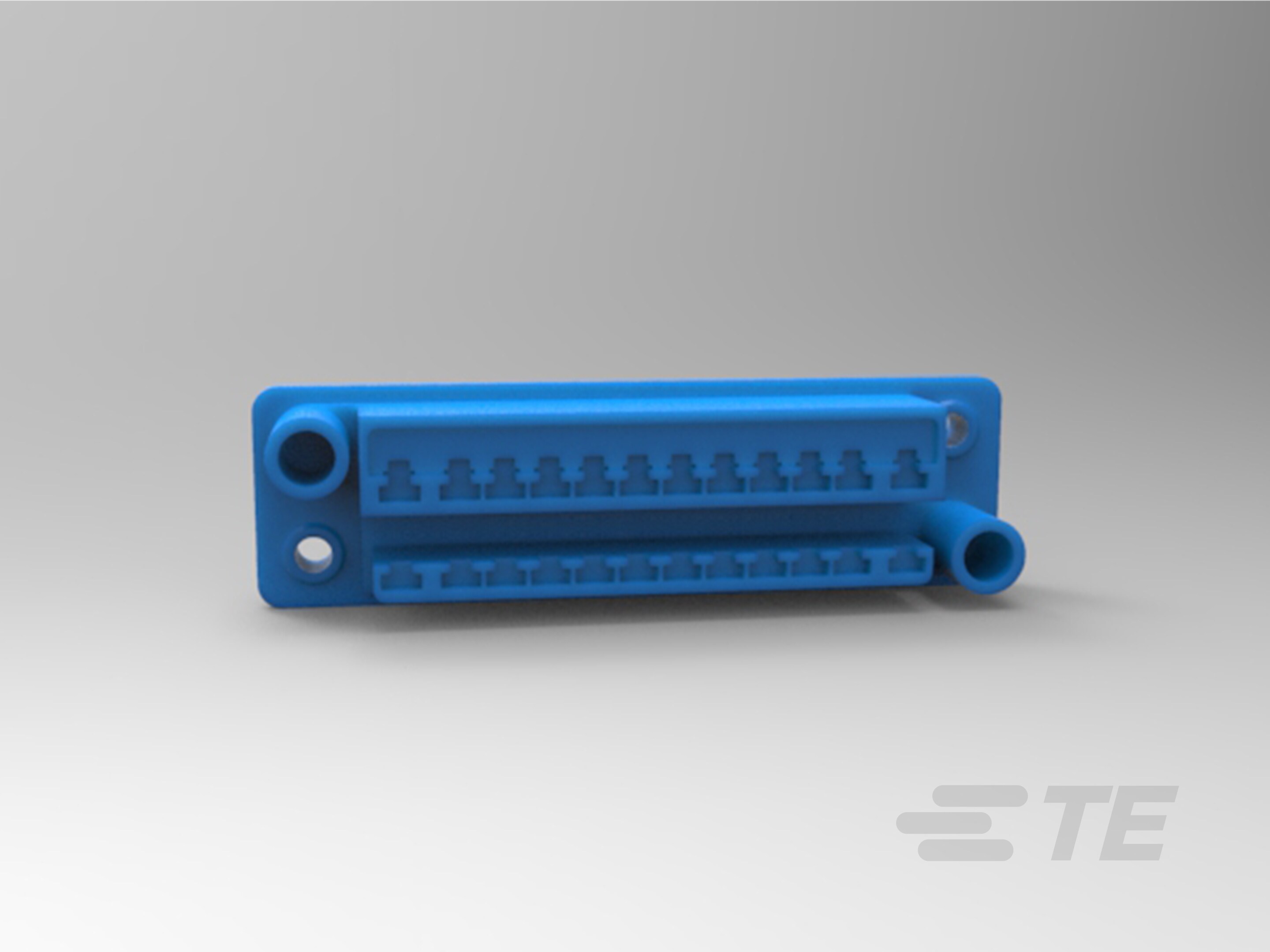

低功率抽屉

  • 为 CT 和 Mini CT 线束添加坚固耐用的前端
  • 镀金端子和重载外壳可以承受更多插接次数
  • 设计可以防止误插入并且可以盲插

15A

功率

混合

电源和信号能力

热插拔

可插拔

应用于

TE 的低功率抽屉式系列

  • 商业和零售设备
  • 打印机
  • ATM 和支付终端
  • 消费类电子产品
  • 电器
  • 工业控制
  • 机柜连接器

常见问题

常见问答解答

问:您的线对线应用是否需要高插接次数能力?

答:TE 低功率抽屉式系列提供高达 10,000 的插接次数。



问:您的应用是否需要混合电源和信号?
答:TE 的混合低功率抽屉式产品组合可以在一个连接器系统中提供混合电源和信号。

阅读有关低功率抽屉式连接器的详细信息

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器产品类型  外壳

  • 连接器和壳体类型  插头

  • 连接器系统  线到板, 线到线

  • 可密封 

  • 连接器和端子端接到  印刷电路板, 电线和电缆

结构特性

  • 信号位置数量  4, 5, 10

  • 电源位置数量  0

  • 位数  6, 8, 10, 12, 16, 20, 24

  • 行数  1, 2, 3

电气特征

主体特性

  • 主要产品颜色  蓝色, 黑色

  • 抽屉种类  小型电源

接触件特性

  • 端子基材  磷青铜, 铜合金

  • PCB 端子端接区域电镀材料 

  • 端子类型  插针

  • 端子额定电流(最大值) (A) 4, 9, 15

端接特性

  • 线缆端接方法  压接

机械附件

  • PCB 安装固定类型  安装柱

  • PCB 安装固定  不带, 带有

  • 面板安装特性  不带, 带有

  • PCB 安装对准  带有

  • 应力消除  不带

  • 接合固定  不带, 带有

  • 连接器安装类型  板安装, 电缆安装(自由悬挂), 面板安装

壳体特性

  • 外壳材料  PBT GF

  • 中心线(间距) (mm) 3.7, 5, 6.6, 7

  • 中心线(间距) (in) .148, .196, .197, .259, .276

尺寸

  • 线径 (mm²) .12 – .4, .22, .22 – 2.18

  • 线径 (AWG) 14 – 24, 22 – 26

  • 连接器宽度 (mm) 21.59, 32.5

  • 连接器宽度 (in) .85

  • 连接器高度 (mm) 21.6, 26.3, 30

  • 连接器高度 (in) .85, 1.035, 1.181, 5

  • 行间距 (mm) 13.3, 7.14, 7.84, 9.9

  • 行间距 (in) .281, .309, .389, .524

  • 连接器长度 (mm) 31.62, 39, 51.2, 61.2, 71.2, 81.28, 91.2

  • 连接器长度 (in) 1.245, 1.535, 2.02, 2.41, 2.8, 3.2, 3.59

使用环境

  • 工作温度范围 (°C) -30 – 105, -30 – 85, -20 – 120, -10 – 80

  • 工作温度范围 (°F) -22 – 185, -22 – 221, -4 – 248, 14 – 176

操作/应用

  • 电路应用  Signal, 电源和信号

行业标准

  • UL 阻燃性等级  UL 94V-0

  • 灼热丝额定值  标准件 - 非灼热丝

包装特性

  • 封装方法  盒和纸箱

  • 封装数量  272

参考编号

  • TE 内部编号 CAT-AM7017-SD292P
