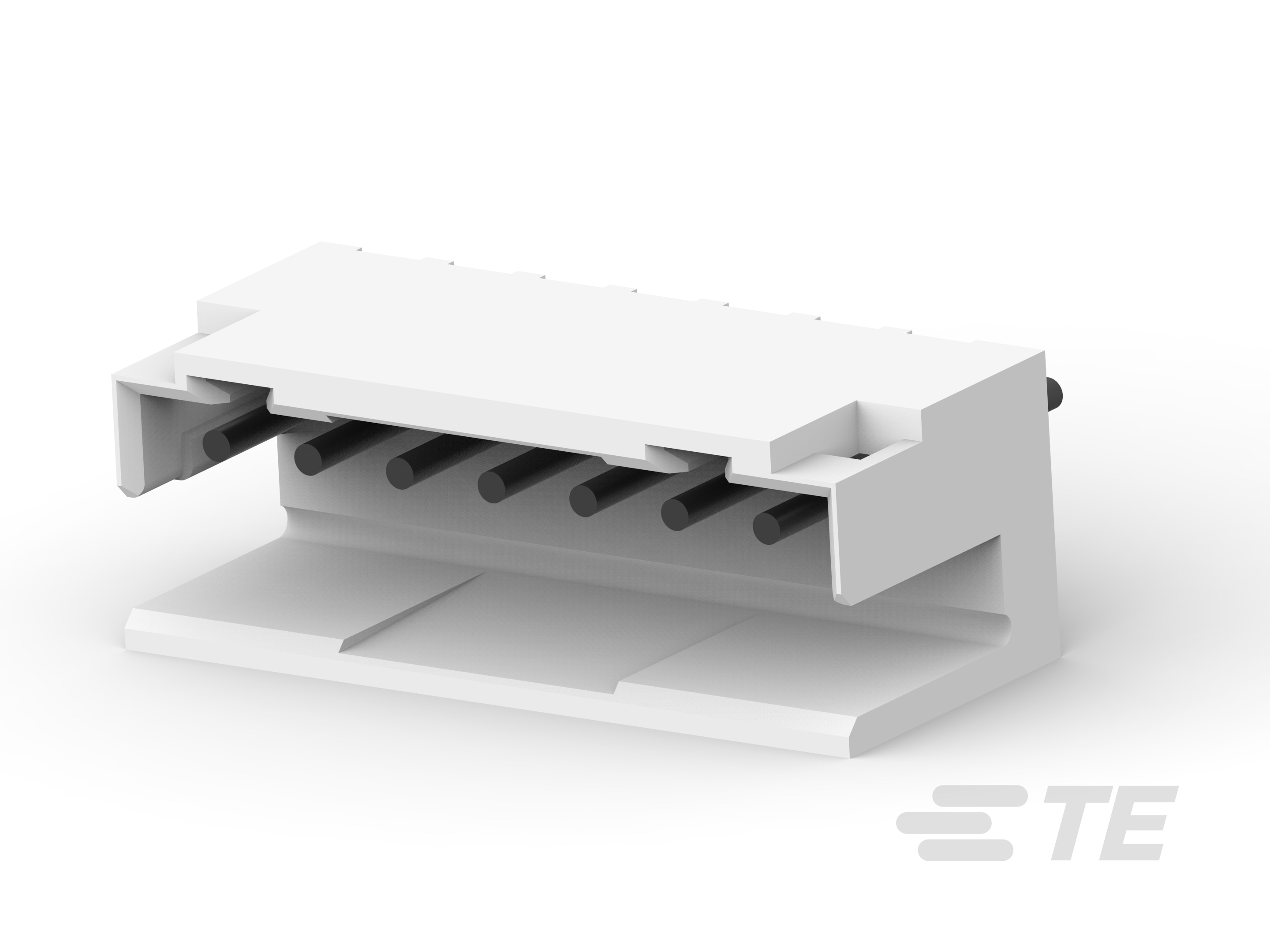

AMP 通用板端连接器

请查看产品文档或联系我们以了解最新的机构审批信息。

• PCB 连接器类型  PCB 安装接头

• 连接器系统  线到板

• 接头类型  部分带罩

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器产品类型  连接器组件

• 列数  4 | 5 | 7 | 9

• 装载位置数量  4 | 5 | 7 | 9

• PCB 安装方向  水平 | 直角

• 位数  2 | 3 | 4 | 5 | 6 | 7 | 8 | 9

• 行数  1

• 工作电压 (VAC) 125

• 工作电压 (VDC) 125

• 主要产品颜色  土黄色 | 黑色

• 端子接触部长度 (mm) 3.7 | 4.2

• 端子接触部长度 (in) .165

• PCB 端子端接区域电镀材料厚度 (µm) 1 | 1 – 2

• PCB 端子端接区域电镀材料厚度 (µin) 39.37 | 39.37 – 78.73

• 端子基材  黄铜

• 端子布局  直插式

• 端子形状和构造  圆形 | 正方形

• 接合插针直径  .6 mm [ .024 in ]

• 端子接触部电镀材料  锡 (Sn)

• 端子接触部电镀材料表面涂层  亮光 | 哑光

• 端子接合区域电镀材料厚度 (µm) 1 | 1 – 2

• 端子接合区域电镀材料厚度 (µin) 39.37 | 39.37 – 78.73

• 端子类型  插针

• 端子额定电流（最大值） (A) 4

• PCB 端子端接区域电镀材料  锡

• 端接柱体和尾部长度 (mm) 2.95

• 端接柱体和尾部长度 (mm) 2.95

• 端接柱体和尾部直径  .6 mm [ .024 in ]

• PCB 端接方法  表面贴装

• PCB 安装固定类型  板锁 | 焊钉

• 面板安装特性  带有

• 接合对准类型  极化

• PCB 安装对准  不带 | 带有

• 接合固定  不带

• PCB 安装固定  带有

• 连接器安装类型  板安装

• 接合对准  带有

• 中心线（间距） (mm) 2

• 中心线（间距） (in) .078 | .079

• 外壳材料  6T PA GF | 尼龙

• PCB 厚度（建议） (mm) .8

• PCB 厚度（建议） (in) .031 | .031 – .063

• 连接器长度 (mm) 5.8 | 7.8 | 9.8 | 11.8 | 13.8 | 15.8 | 17.8 | 19.8

• 连接器长度 (in) .228 | .307 | .385 | .386 | .464 | .465 | .543 | .622 | .701 | .779 | .78

• 连接器高度 (mm) 5.8 | 9

• 连接器高度 (in) .228 | .354

• 连接器宽度 (mm) 5.8 | 9

• 连接器宽度 (in) .228 | .354

• 工组温度范围  -40 – 105 °C [ -40 – 221 °F ]

• 装配工艺特点  拾放盖

• 电路应用  电源和信号

• 与已批准的标准产品兼容  CSA LR7189 | UL E28476

• 与机构/标准产品兼容  CSA | UL

• UL 阻燃性等级  UL 94V-0

• 封装数量  500 | 2000 | 2500

• 封装方法  Box | Reel | 胶带
