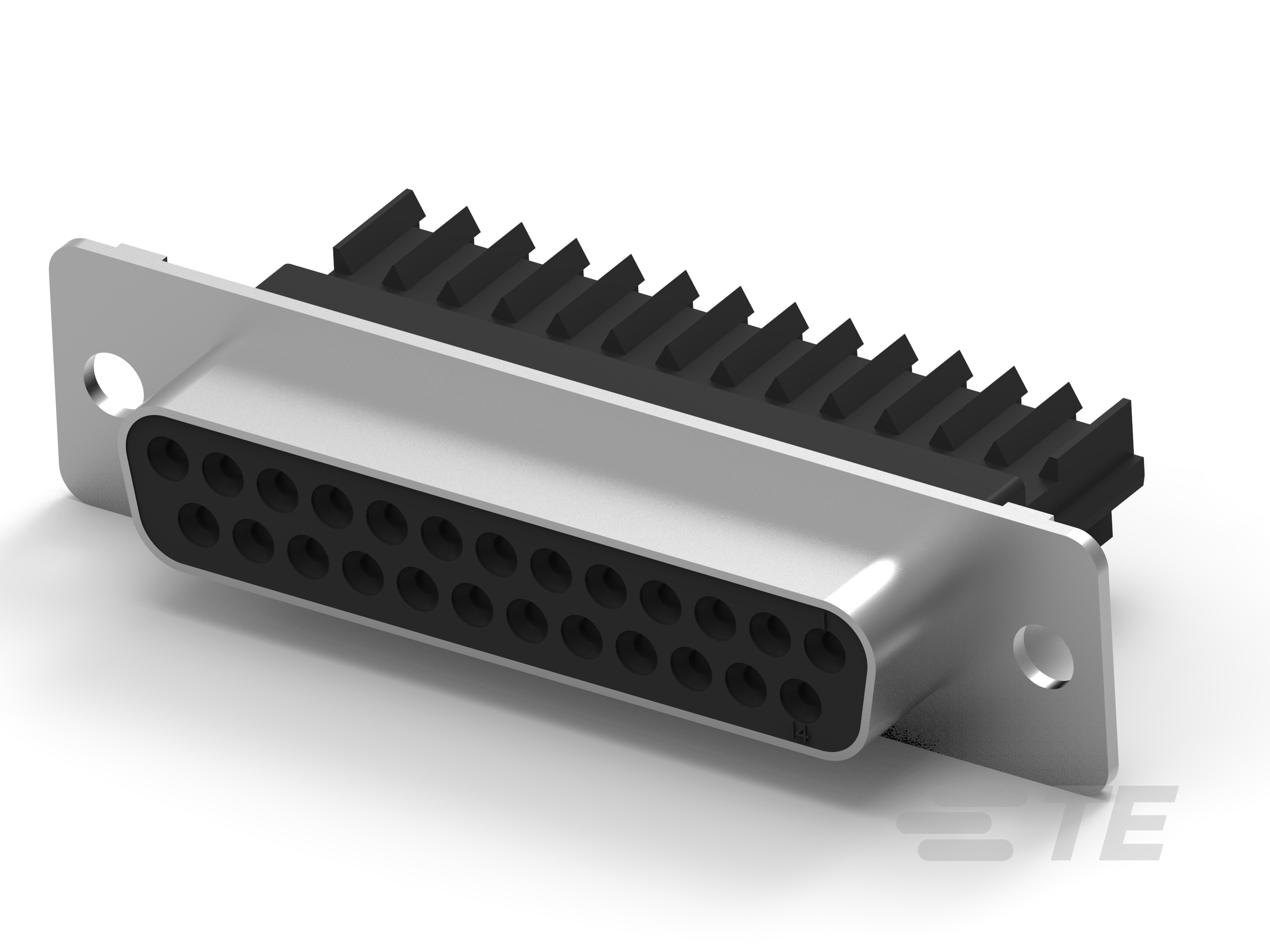

IDC D-Sub：插座组件，线对线，信号，2.77mm

IDC D-Sub：插座组件，线对线，信号，2.77mm-CAT-AM7-248H5
IDC D-Sub 连接器插座组件，用于可实现绝缘刺破压接 (IDC) 密集端接的线对线应用。中心线间距为 2.77mm，用于信号电路应用。
更多 更少

产品特性

  • 位数 : 15 | 25 | 37

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 线到线

  • 连接器安装类型 : 电缆安装（自由悬挂）

  • 连接器壳体尺寸 : 1 | 3 | 4

配置产品并获取产品报价

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器产品类型  连接器组件

  • 连接器和壳体类型  母端

  • 连接器系统  线到线

  • 连接器壳体尺寸  1 | 3 | 4

  • 连接器和端子端接到  电线和电缆

结构特性

  • 行数  2

  • 与线缆类型兼容  分离式导线 | 圆形护套电缆

  • 位数  15 | 25 | 37

接触件特性

  • 端子大小  尺寸 20

  • 端子额定电流（最大值） (A) 1.5 | 2.4 | 3

端接特性

  • 线缆端接方法  绝缘刺破 (IDC)

机械附件

  • 连接器安装类型  电缆安装（自由悬挂）

壳体特性

  • 中心线（间距）  2.77 mm [ .109 in ]

尺寸

  • 线径 (AWG) 30 – 20

  • 线径 (mm²) .05 – .5

  • 实芯线径 (mm²) .05 – .5

  • 实芯线径 (AWG) 30 – 20

使用环境

  • 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 屏蔽  否

  • 电路应用  Signal
