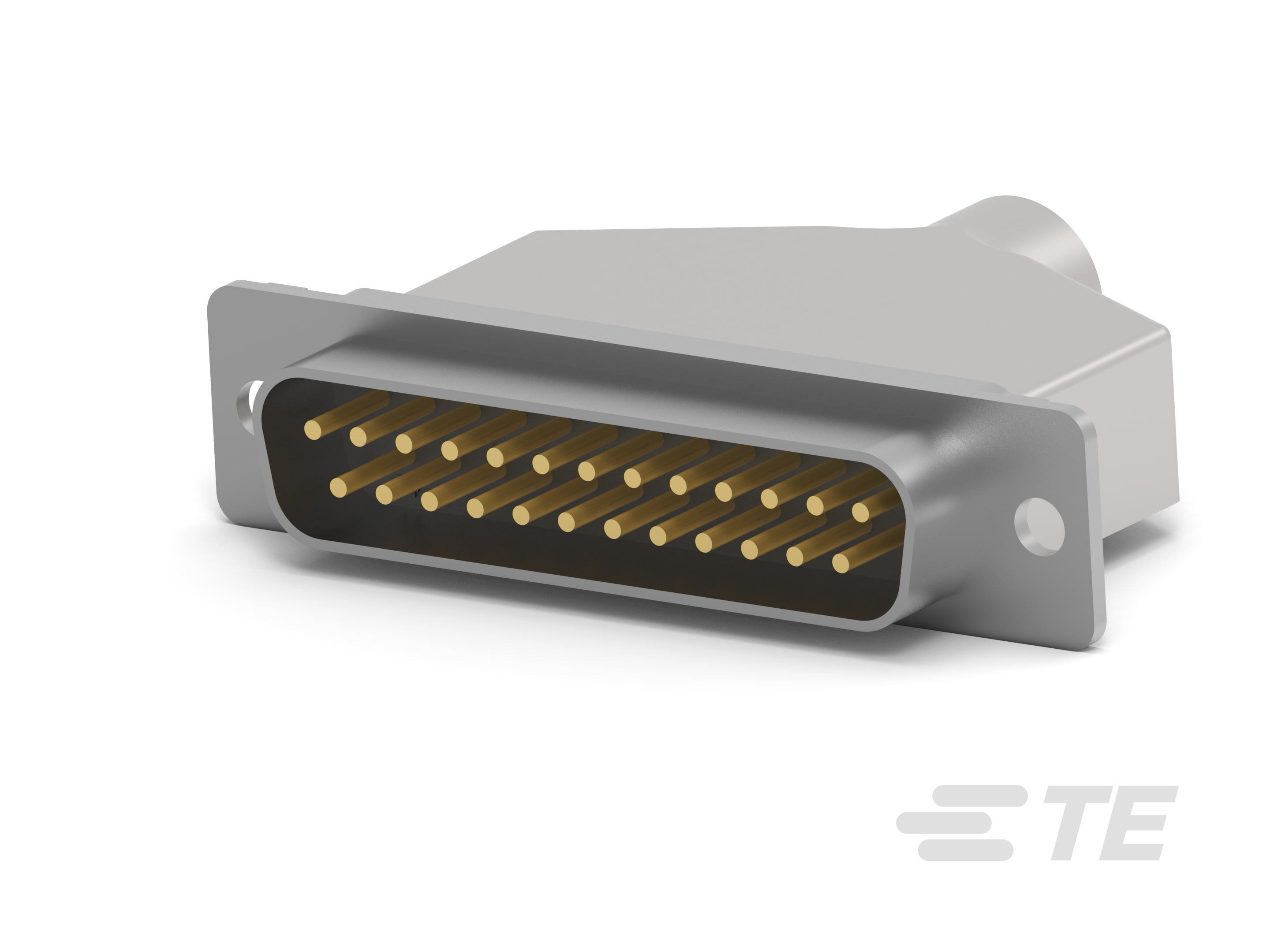

IDC D-Sub：连接器套件，插头，线对线，信号，2.77mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器和壳体类型  插头

• 连接器系统  缆到缆

• 连接器产品类型  连接器套件, 连接器套件

• 连接器壳体尺寸  1, 2, 3, 4

• 连接器和端子端接到  电线和电缆

• 接地特定类型  接地凹痕

• 壳体材料配置  全塑料, 全部金属外壳, 正面金属外壳

• 位数  9, 15, 25, 37

• 行数  2

• 与线缆类型兼容  分离式导线, 圆形护套电缆

• 主要产品颜色  黑色

• 外壳电镀材料  锡, 镀锡铜

• 屏蔽材料  钢

• 屏蔽电镀材料  锡

• 出线角度  120°, 180°

• 应力消除材料  不锈钢

• 接合固定特征材料  锌合金

• 插针材料  热塑塑料

• 外盖材料  聚丙烯

• 端子基材  磷青铜, 黄铜

• 端子底板材料  镍

• 端子接触部电镀材料  金, 镀金

• 端子接合区域电镀材料厚度  .76 µm [ 30 µin ]

• 导线端子端接区域电镀材料  锡

• 端子类型  插针

• 端子大小  尺寸 20

• 端子额定电流（最大值） (A) 1.5, 2.4, 5

• 端子选项  已安装

• 线缆端接方法  绝缘刺破 (IDC)

• 螺纹尺寸  4-40, 4-40 UNC 2B

• 接合固定类型  安装孔, 锁紧螺丝, 锁紧螺丝

• 带导线绝缘  带有

• 接合固定  带有

• 连接器安装类型  电缆安装（自由悬挂）

• 外壳材料  尼龙 GF, 聚酯 GF

• 外壳材料  钢

• 中心线（间距） (mm) 1.38, 2.77

• 中心线（间距） (in) .054, .109

• 兼容的绝缘直径范围  1.52 mm [ .06 in ]

• 实芯线径 (mm²) .05 – .13, .13 – .32

• 实芯线径 (AWG) 26 – 22, 30 – 26

• 线径 (AWG) 26 – 22, 30 – 26

• 线径 (mm²) .05 – .15, .15 – .4

• 适用的电缆绝缘层直径范围 (mm) 4.19 – 11.56, 4.57 – 11.68, 4.7 – 8.13, 4.83 – 9.53, 5.51 – 11.05, 6.48 – 11.94, 8.59 – 14.28

• 适用的电缆绝缘层直径范围 (in) .165 – .455, .18 – .46, .185 – .32, .19 – .375, .217 – .435, .255 – .47, .338 – .562

• 接受电缆直径（最大值） (mm) 11.05, 11.56, 14.27, 9.53

• 接受电缆直径（最大值） (in) .375, .435, .455, .562

• 工作温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 电路应用  Signal

• 屏蔽  是

• UL 阻燃性等级  UL 94V-0

• 封装方法  包装

• 封装数量  1
